Modifier la longueur
À l'aide de ces fonctions, vous allongez ou raccourcissez des profilés.
|
|
Modifier la longueur La longueur des profilés sera modifiée en fonction d'une certaine valeur. Une valeur positive allonge le profilé, une valeur négative provoque un raccourcissement.
|
|
|
|
Modifier la longueur du profilé via nouvelle longueur totale Le profilé sera raccourci ou allongé à la nouvelle longueur saisie.
|
|
|
|

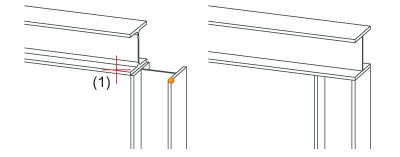

Modifier la longueur du profilé jusqu’au point Le profilé sera raccourci ou allongé par rapport à n'importe quel point 3D de la scène.
Une perpendiculaire est tracée du point 3D spécifié sur l'axe du profilé et la longueur du profilé est allongée/raccourcie jusqu'à ce point. Le contour frontal est conservé tel quel lors de la modification de longueur !
Modifier la longueur d'un profilé jusqu'à un point |
|
À savoir :
Pour les profilés qui ont été insérés le long d'une chaîne d'arêtes, veuillez noter dans le cadre des fonctions Longueur et Total les points suivants : si au niveau de l'extrémité du profilé à allonger/raccourir de la chaîne d'arêtes créée se trouve un arc de cercle, la valeur de l'allongement ou de la longueur totale représente alors la longueur de l'arc de l'allongement. Pour les extrémités de profilé droits, il s'agit de la valeur de l'allongement droit. Cela permet ainsi de pouvoir allonger également le long d'une chaîne d'arêtes, sans avoir à charger dans le Feature la ligne directrice pour l'allonger, puis échanger le profilé.
