Tuyauterie ROHR2

Tuyauterie + Process > Évaluation > Actifs > ROHR2

Grâce à l'interface neutre ROHR2, les données de Tuyauteries+Process HiCAD peuvent être réutilisées dans ROHR2. ROHR2 de SIGMA Ingenieurgesellschaft mbH est un système de programme pour l'analyse statique et dynamique de systèmes de tuyauterie complexes et d'armatures communes.

Toutes les données de tuyauterie de ROHR2 peuvent être transférées automatiquement à partir des données de tuyauterie HiCAD via cette interface.

Les fonctions suivantes sont disponibles :

Démarrer ROHR2

Ici, la tuyauterie est exportée sous forme de fichier NTR et le programme ROHR2 est ensuite lancé.

Important : Si le programme est installé sur votre ordinateur, vous devez alors définir le chemin et le nom du programme en conséquence dans le fichier système HiCAD ROHR2PROGNAME.DAT (répertoire sys), par exemple E:\ROHR2\R2WIND.EXE.

Créer slt un fichier NTR

exporte en une seule étape toutes les tuyauteries sous forme de fichiers NTR.

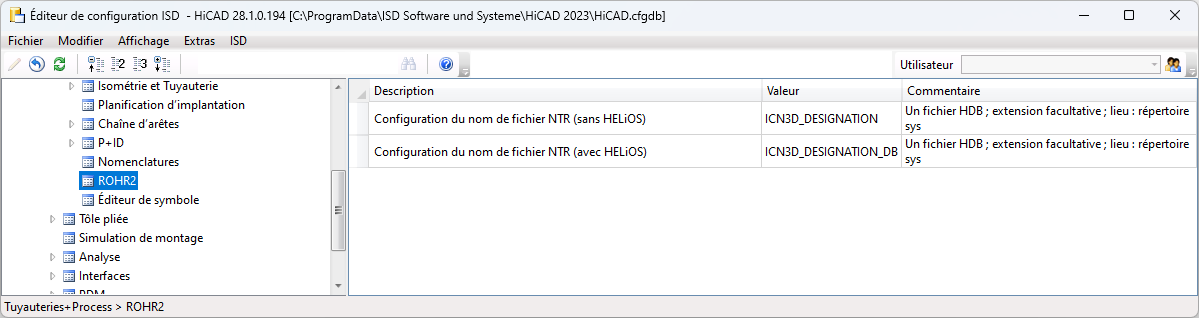

Le nom du fichier peut être configuré librement via les fichiers HDB. Pour cela, les paramètres suivants sont disponibles dans le Gestionnaire de Configuration ISD sous Tuyauterie + Process > ROHR2 :

Configuration du nom de fichier NTR (sans HELiOS) et
Configuration du nom de fichier NTR (avec HELiOS)

sont disponibles. Avec les paramètres par défaut de l'ISD, les fichiers ICN3D_DESIGNATION et ICN3D_ DESIGNATION_DB sont utilisés. Il s'agit des fichiers HDB qui sont également utilisés pour l'affichage de la colonne Désignation de la fenêtre l'Arborescence 3D de l'ICN. Cela signifie que le nom de fichier utilisé par défaut est la référence de la tuyauterie ou, si celle-ci n'est pas disponible, le nom de l'élément.

Si vous souhaitez donner un autre nom aux fichiers, vous pouvez adapter les fichiers en conséquence ou utiliser vos propres fichiers. Vous trouverez de plus amples informations à ce sujet dans la section Fichiers HDX et HDB.

Si vous modifiez les fichiers ICN3D_DESIGNATION et ICN3D_DESIGNATION_DB, n'oubliez pas que ces modifications ont également effet sur l'affichage ICN!

Vous pouvez également créer vos propres fichiers HDB et les paramétrer dans le Gestionnaire de Configuration. Les fichiers doivent avoir l'extension .HDB et se trouver dans le répertoire HiCAD sys.

Un exemple :

Vous souhaitez utiliser la désignation 1 (attribut $01) ou la désignation 2 (attribut $02) de la tuyauterie comme nom des fichiers NTR, mais ne voulez pas modifier l'affichage ICN. Vous pourriez alors créer des copies des fichiers susmentionnés, par exemple ICN_NTR_PLANT et ICN_NTR_PLANT_DB, les adapter en conséquence et les paramétrer ensuite dans le Gestionnaire de configuration :

ICN_NTR_PLANT.HDB

ICN_NTR_PLANT_DB.HDB

HDB

# Configuration file for the output of any number of

# HiCAD part attributes instead of the part name in the 3-D browser.

# TEXT - Commentary ( will not be displayed )

# ATTR - Attribute to be displayed

# TYP - STRING(default), DOUBLE

# NKS - Decimal places

# <H> - HiCAD part attribute

# <E> - Features

# _BEGIN_OR_ _END_OR_ - "ODER" link

_BEGIN_OR_

<H>::TEXT=""::ATTR="$01"::TYP="WCHAR"

<H>::TEXT=""::ATTR="$02"::TYP="WCHAR"

<E>::TEXT="Teilename"::ATTR="NAME"::TYP="STRING"

_END_OR_

HDB
