Développer et exporter les tôles

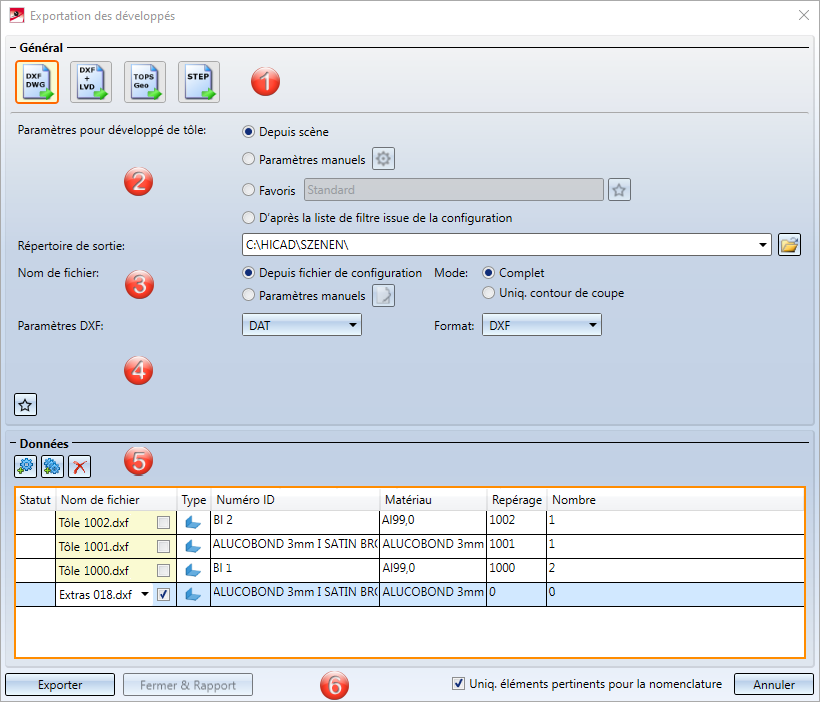

Cliquez sur cette icône pour effectuer l'exportation de votre projection développée comme DXF ou DWG (AutoCAD). Comme Paramètres DXF, vous avez le choix entre DXF et DWG. Vous pouvez exporter une projection développée complète ou un contour de coupe.

Cette icône permet la lecture des projections développées de tôle depuis HiCAD comme données XML pour CADMAN-B (à partir de la version 7.5) de LVD. Un fichier DXF sera créé en complément.

Il est impératif pour une édition de fichiers LVD d'avoir attribué un outil de pliage aux zones de pliage à l'aide de la fonction Attribution de l'outil de pliage.

L'icône ToPs GEO permet l'exportation directe de la projection développée par HiCAD dans un format de fichier GEO. Les données GEO peuvent être chargées directement dans les modules individuels (Laser, etc.) de la famille ToPs.

Cette option permet de charger les Paramètres par défaut pour la scène. Les paramètres par défaut pour les nouvelles scènes peuvent être définis dans le Gestionnaire de Configuration sous Tôle pliée > Développé de tôle > Paramètre par défaut.

Par un clic sur l'icône , vous ouvrez la fenêtre de dialogue avec les Paramètres pour développé de tôle.

Les favoris sauvegardés dans les paramètres du développé, par ex. LVD, Bystronic ou COBUS vous sont proposés ici au choix.

Saisissez ici le répertoire destiné aux fichiers d'exportation. À l'aide de l'icône , vous pouvez sélectionner un dossier de votre ordinateur ou en créer un nouveau.

Par un clic sur cette icône , vous ouvrez l'Éditeur d'annotation. Vous pouvez y configurer le nom de fichier en appliquant par ex. les attributs d'élément de la tôle provenant de la projection développée.

Les paramètres d'annotation peuvent être sauvegardés comme favoris. Le format de fichier est *.FTD. Dans le répertoire SYS du dossier HiCAD se trouve le fichier pré-configuré SheetToDXF.FTD. Celui-ci sera chargé en cochant la case Depuis fichier de configuration.

Vous devez sélectionner ici pour les fichiers DXF/DWG si vous souhaitez exporter les contours de coupe (Uniq. contour de coupe) ou la projection développée complète (Complet).

Pour une exportation DXF/DWG, vous définissez par les paramètres par ex :

• l’attribution des éléments auxiliaires HiCAD aux strates (layers) spécifiques,
• l’attribution des types de ligne HiCAD aux types de ligne DXF,
• la correspondance entre les symboles dans HiCAD et les blocs dans AUTOCAD.

Vous pouvez charger les paramètres prédéfinis de ISD à l'aide de cette icône , les personnaliser à l'aide de la fonction Éditer les paramètres , puis les enregistrer en tant que favoris sous un nouveau nom.

Voir également la page suivante.

En choisissant le fichier d'édition DXF/DWG, vous devez sélectionner maintenant une extension de fichier.

Les strates sur lesquelles se trouvent les arêtes (par ex. les lignes de pliage sur la strate 2), seront transmises lors de l'exportation.

Les couleurs seront transmises lors de l'exportation. Si la cache est décochée, vous ne pourrez pas Exporter les informations de compatibilité via couleur de surface.

En cochant cette case, vous pouvez déterminer si les informations de compatibilité par une couleur de surface devront être transmises. L'option Transférer les couleurs doit être cochée. Lors d'une exportation d'un élément STEP, le diamètre du perçage correspondant sera surligné en couleur. Dans le répertoire SYS de votre dossier d'installation HiCAD, vous trouvez le fichier de configuration FITINFO_COLOR.DAT, dans lequel est spécifié à quelles informations de compatibilité a été attribué quelles valeurs RVB.

Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des points libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits).

Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des arêtes libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits).

Avec cette icône, vous pouvez sélectionner les tôles à exporter dans le dessin.

Avec cette icône, vous insérez dans la liste d'exportation toutes les tôles incluses dans le dessin.

Avec cette icône, vous supprimez les tôles sélectionnées de la liste d'exportation.

Au cas où les attributs d'élément définis dans l'éditeur de texte ne s'appliqueraient pas aux tôles, vous pouvez ici saisir un nom de fichier propre à vos besoins. Cochez pour ce faire la case et saisissez le nom de fichier désiré.

Cliquez sur le bouton Exporter pour créer temporairement, de toutes les tôles de la liste d'exportation, des projections développées à partir des paramètres sélectionnés et pour les modifier. Le status vous indique les problèmes éventuellement survenus. Les fichiers se trouvent maintenant dans le répertoire sélectionné.

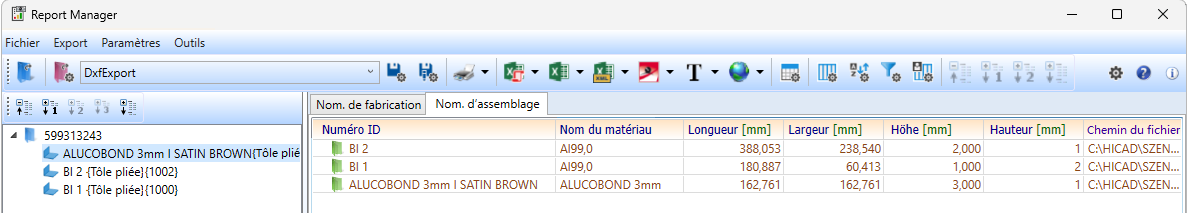

Ce bouton ouvre le Reportmanager et crée une nomenclature. Si vous n'avait pas effectué dans HiCAD de repérage de l'élément de tôle, c'est alors le chiffre 0 qui est attribué.

Tous les attributs, comme dans la création de dessin, seront transmis au Reportmanager ainsi qu'en complément le nom du fichier et le chemin d'accès de l'exportation. Vous pouvez à l'aide du Reportmanager configurer un fichier RM_SETTINGS qui détermine quelles données doivent être écrites. Vous pouvez exporter ces données dans un fichier CSV.
