Paramètres pour les documents de fabrication externes

Pour les éléments des dessins de fabrication de la scène en cours, il est également possible de créer automatiquement les données FAO pour la fabrication, les gérer dans HELiOS et les lier en fonction des besoins.

Cela est rendu possible pour les formats de fichier suivants :

Pour des documents de fabrication complets, d'autres formats de fichier encore peuvent être créés. Les formats PDF, DWG et DXF sont notamment pris en charge.

En outre, il est possible de créer automatiquement des nomenclatures Excel pour certaines scènes et de les gérer avec les dessins de fabrication.

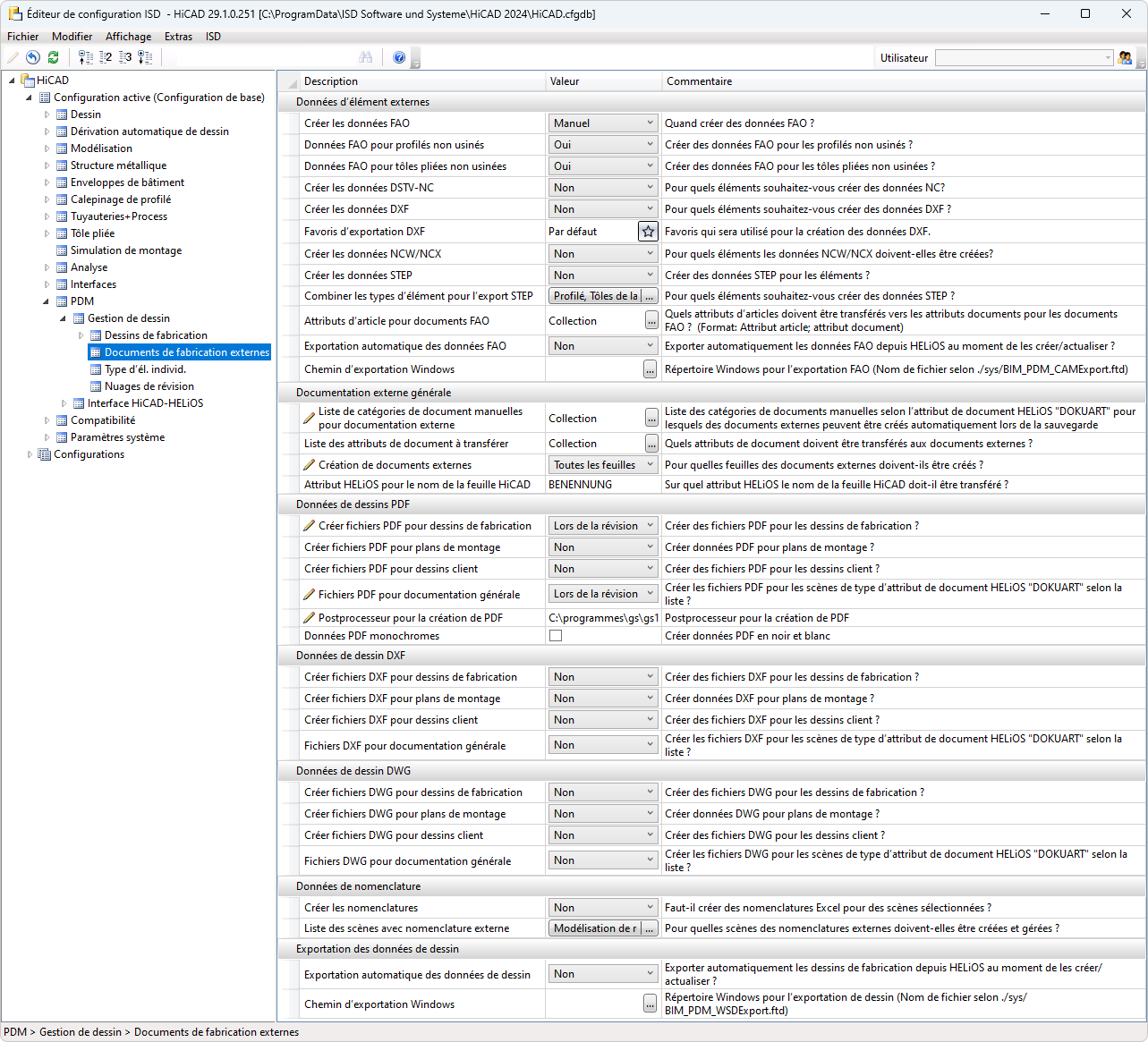

Pour permettre la création des formats de fichier cités ci-dessus, il vous faut définir dans le Gestionnaire de Configuration les paramètres correspondants sous PDM > Gestion de dessin > Documents de fabrication externes.



Rubriques :

Données d'élément externes

Vous spécifiez ici quand et quelles données FAO devront être créées pour les éléments.

Créer les données FAO

Ce paramètre détermine si les données FAO devront être créées automatiquement ou non.

Les options suivantes sont possibles :

  • Manuel
    La création des données FAO devra être effectuée manuellement. Utilisez pour cela les fonctions sous
    Fabrication. Il s'agit de la valeur prédéfinie par ISD.
  • Automatiquement au moment de la révision et de la validation
    Les données FAO seront créées automatiquement au moment de la révision + validation.
  • Automatiquement au moment de la validation
    Les données FAO seront créées automatiquement au moment de validation.

Important :
Seuls seront créées les données FAO que vous avez sélectionnées explicitement en bas dans les paramètres. Si, par exemple, tous les paramètres Créer les données ... indiquent Non, aucune des données FAO ne seront alors créées. Cela s'applique aussi bien à la création automatique que manuelle, c'est-à-dire que même la fonction Fabrication ne crée aucune des données FAO.
Données FAO pour profilés non usinés

Pour les profilés sur la scène, le programme fait la différence, indépendamment des entrées de Feature, entre les profilés usinés et non usinés. A titre d'exemple, prolonger, tronquer ou déplacer les points dans un cadre de sélection ne sont pas des fonctions qui font que le profilé sera considéré comme "usiné". Pa contre, pour toutes les autres fonctions comme percer, découper, gruger, c'est le cas.

Au moyen de l'option Données FAO pour profilés non usinés, vous pouvez spécifier si les profilés "non usinés" devront être pris en compte à la création des données FAO ou non. Les options suivantes sont possibles :

  • Oui
    Les profilés non usinés seront également pris en compte lors de la dérivation de dessin. Il s'agit de la valeur prédéfinie par ISD.
  • Non (les troncages ne sont pas des usinages)
    Les profilés non usinés se voient attribuer le lien HELiOS "Dessin non nécessaire" (No drawing required) lors de la sauvegarde de la scène. Cela signifie qu'aucun dessin n'est créé pour ces profilés. Avec cette option, les troncages ne sont pas considérées comme des usinages, c'est-à-dire qu'ils ne seront pas pris en compte par la dérivation du dessin.
  • Non (les troncages sont des usinages)
    Les profilés non usinés se voient attribuer le lien HELiOS "Dessin non nécessaire" (No drawing required) lors de la sauvegarde de la scène. Cela signifie qu'aucun dessin n'est créé pour ces profilés. Avec cette option, les troncages sont considérés comme des usinages, c'est-à-dire qu'ils seront pris en compte par la dérivation du dessin.
Données FAO pour tôles pliées non usinées

Pour les tôles pliées, le programme fait la différence entre les tôles de coupe transversale identique (non usinées) et les tôles usinées.

  • Toutes les tôles pliées avec au moins une zone de pliage, des arêtes frontales des rabats (largeur du rabat) et aucun autre usinage (comme des découpages, des perçages, etc.) sont considérées comme des tôles à la coupe transversale identique (non usinées).
  • Toutes les autres tôles pliées sont considérées comme non identiques et donc usinées.

Au moyen de l'option Données FAO pour tôles pliées non usinées, vous pouvez spécifier si les tôles pliées "non usinées" devront être pris en compte à la création des données FAO ou non.

Créer les données DSTV-NC

Les données DSTV-NC des éléments peuvent être créés au choix pour

  • les profilés et les tôles ou
  • les profilés uniquement.

La valeur prédéfinie par ISD est Non, c'est-à-dire qu'aucune des données DSTV-NC ne seront créées.

Créer les données DXF

Les données DXF peuvent être créés au choix pour

  • toutes les tôles,
  • les tôles pliées uniquement ou
  • les tôles de la Structure métallique uniquement.

La valeur prédéfinie par ISD est Non, c'est-à-dire qu'aucune des données DXF ne seront créées.

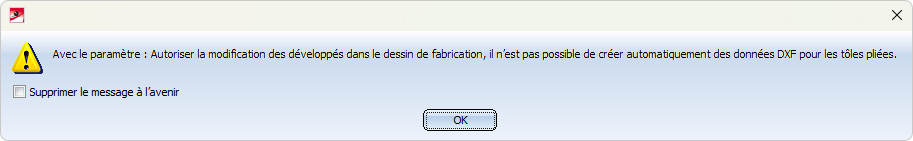

Si le paramètre Autoriser la modification des développés de tôles est réglé sur Oui, les données d'élément externes ne peuvent pas être créées automatiquement au format DXF pour les tôles pliées. Cela signifie que si le paramètre de configuration Créer des données DXF prévoit leur création, ce dernier ne sera pas pris en compte. Dans ce cas, le message ci-dessous apparaît au démarrage de HiCAD :

Favoris d'exportation DXF

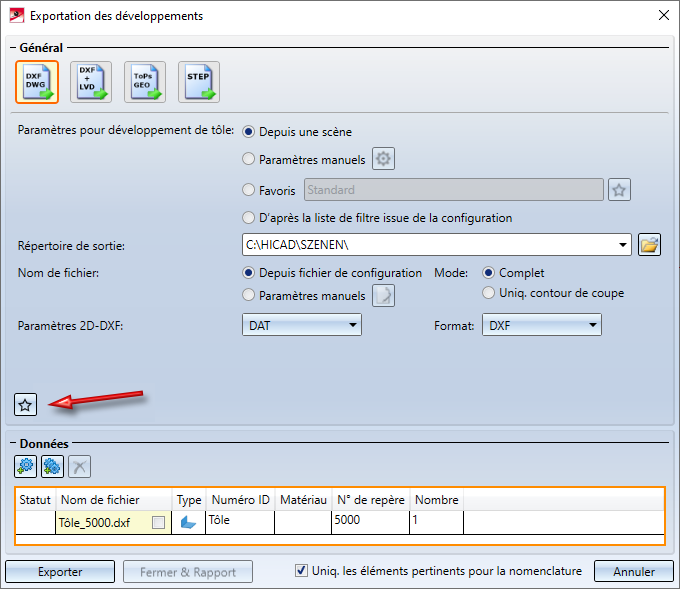

Vous pouvez sélectionner ici des favoris pour la création des données DXF. Par défaut, ce sont les paramètres d'usine de ISD qui sont définis. Avec la fonction Tôles pliée > Développé de tôle > Export > Tôles, vous pouvez définir d'autres favoris qui seront alors également disponibles à la sélection dans le Gestionnaire de Configuration.

Créer les données NCW/NCX

Les données NCW peuvent être créés au choix pour

  • les profilés et les tôles ou
  • les profilés uniquement.

La valeur prédéfinie par ISD est Non, c'est-à-dire qu'aucune des données NCW ne seront créées.

Pour une exportation NCW, deux fichiers portant le même nom seront toujours créés (*.NCW et *.DXF). Ces fichiers possèdent le même numéro de document et sont reliés ensemble par des "données NCW-DXF". Pour pouvoir différencier les documents, des numéros de feuille respectivement 1 (NCW) et 2 (DXF) leur seront attribués. En ajoutant dans la liste des résultats HELiOS l'attribut Catégorie de document, la différence apparaîtra.

Créer les données STEP

Combiner les types d'éléments pour l'export STEP

Vous spécifiez ici si les données STEP devront également être créées automatiquement. La valeur prédéfinie par ISD est Non.

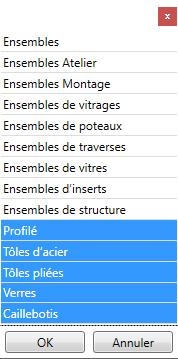

Lorsque vous indiquez Oui comme option, vous pouvez alors sélectionner dans la ligne du dessous les types d'élément qui devront être pris en compte lors d'une exportation STEP. Par défaut, ISD a prédéfini : Profilé, Tôles de la Structure métallique, Tôles pliées, Verres et Caillebotis.

Attributs d'article pour documents FAO

Vous spécifiez ici quels attributs d'article devront être attribués au attributs de document FAO lors de la création de données FAO.

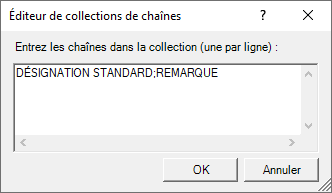

Pour transmettre les attributs d'article du produit semi-fini aux attributs de document FAO, cliquez sur le symbole et définissez ensuite les attributions de votre choix. Chaque attribution doit se trouver sur une ligne et doit suivre la forme suivante.

Attribut d'article;Attribut de document

Si vous souhaitez par exemple attribuer l'attribut d'article DÉSIGNATION STANDARD du semi-produit à l'attribut de document FAO REMARQUE, l'attribution doit donc être comme ici :

Exportation automatique des données FAO

Si ce paramètre indique Oui, les données FAO seront alors, à leur création/actualisation exportées automatiquement depuis HELiOS vers l'explorateur de fichiers Windows, et ce dans le dossier indiqué sous Chemin d'exportation Windows.

Les fichiers seront alors sauvegardés, en fonction du type de données dans un sous-dossier individuel, par exemple :

Les fichiers seront nommés automatiquement selon le fichier de configuration BIM_PDM_CAMExport.ftd (situé dans le répertoire sys de HiCAD). Par défaut, ISD a prédéfini l'attribut d'élément du Numéro de repère.

La valeur prédéfinie par ISD pour l'exportation automatique des données FAO est Non.

Attention :
Les fichiers exportés dans le système de fichier Windows ne seront pas gérés dans HELiOS.

Chemin d'exportation Windows

Vous spécifiez ici le chemin du dossier où devront être exportées les données FAO.



Exemple 3 : Création / Gestion des données de fabrication

Documentation externe générale

Dans la pratique, il arrive souvent que les dessins d'aperçu d'une scène auront été créés manuellement dans sa propre zone de feuille. Ces dessins montrent par exemple des vues en coupes, des vues de coupe partielle, des vues interrompues, des vues de détail, etc., ceci afin de clarifier la conception de la modélisation. Lors de la création de documentation de fabrication externe, ces zones de feuille ne seront pas prises en compte. Pour pouvoir gérer dans HELiOS la documentation avec la modélisation correspondante, HiCAD offre la possibilité de créer automatiquement et directement à la sauvegarde d'une scène un fichier PDF, DXF et/ou DWG pour chacune des zones de feuille ou de modélisation.

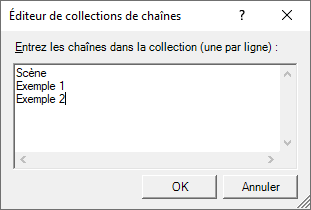

À titre d'exemple, cette liste indiquera que pour tous les documents avec la catégorie de document (attribut DOKUART) Scène, Exemple 1 et Exemple 2, la documentation externe pourra être créée automatiquement. Veuillez également prendre note des Paramètres pour la génération des numéros de dessin.

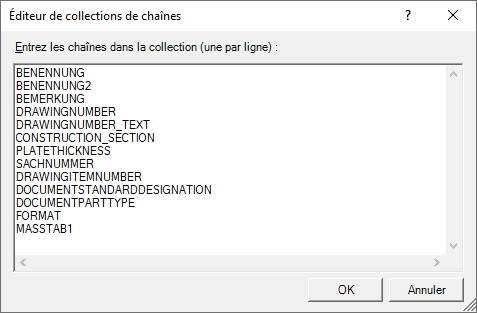

Les attributs de l'image ci-dessous sont prédéfinis. Vous pouvez modifier la liste à votre convenance.



Pour activer la création automatique de la documentation pour les catégories de documents ci-dessus, vous devez indiquer sous Données de dessins externes pour les paramètres de votre choix la valeur Oui, par exemple :



Si tous les paramètres sont définis comme souhaité dans le Gestionnaire de Configuration, la prochaine fois que HiCAD est ouvert avec la gestion des dessins, la procédure suivante est exécutée :

Vous trouverez de plus amples informations à la page suivante.

Données de dessin externes / Exportation des données de dessin

Vous indiquez ici si les fichiers DXF, DWG ou PDF pour les dessins de fabrication, les plans de montage, les dessins clients et la documentation générale doivent également être générés automatiquement. Les paramètres possibles sont les suivants :

Le paramètre prédéfini par ISD est Non.

Comme pour les données externes de l'élément, les données de dessin peuvent également être exportées automatiquement à partir de HELiOS vers l'explorateur de fichiers Windows. Pour ce faire, les paramètres

sont disponibles. En fonction du type de fichier, les fichiers sont stockés dans un sous-dossier individuel, par exemple :

Les fichiers seront nommés automatiquement selon le fichier de configuration de l'exportation BIM_PDM_WSDExport.ftd (situé dans le répertoire sys de HiCAD). Par défaut, ISD a prédéfini :

Attribut d'article COMPONENT_DRAWINGNUMBERTEXT Attribut d'élément Numéro de repère.



Attention :
Les fichiers exportés dans le système de fichier Windows ne seront pas gérés dans HELiOS.


Si vous sélectionnez Lors de la révision et de la validation ou Lors de la validation, les fichiers seront alors ajoutés dans la base de données dès la création et l'actualisation comme Document vide.

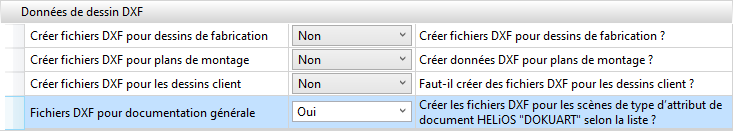

Les paramètres Fichiers PDF/DXF/DWG pour documentation générale permettent de spécifier si un fichier PDF/DXF et/ou DWG de la zone de feuille active est automatiquement créé lors de l'enregistrement d'une scène avec la catégorie de document indiqué sous Liste de catégories de document manuelles pour documentation externe.

Post-processeur pour la création de PDF

Lors de la création d'un PDF, un fichier post-script est d'abord créé - comme avec le Spooler de HiCAD - puis converti au format PDF. Pour ce faire, les conditions préalables suivantes doivent être remplies :

C:\Program Files\gs\gs10.01.2\bin\gswin64c -dNOPAUSE -dBATCH -dPDFA -sDEVICE="pdfwrite" -sOutputFile="<FilePath><FileName>.pdf" <CurrentFile>

Données PDF monochromes

La création de PDF peut également se faire en noir et blanc. Pour cela, il suffit de cocher la case Données PDF monochromes.

Données de nomenclature

Il est également possible de créer et de gérer automatiquement des nomenclatures Excel.

Créer les nomenclatures

Ce paramètre détermine si des nomenclatures Excel doivent être créées automatiquement ou non pour certaines scènes.

Les options suivantes sont possibles :

  • Non
    Les nomenclatures Excel ne sont pas générées automatiquement. Il s'agit du paramètre par défaut prédéfini par ISD.
  • Lors de la révision ou de la validation
    Les nomenclatures Excel sont automatiquement créées lors de la révision et de la validation.
  • Lors de la création et de l'actualisation
    Les nomenclatures Excel sont créées automatiquement lors de la création et de l'actualisation.
  • Lors de la validation
    Les nomenclatures Excel sont créées automatiquement lors de la validation.

Liste des scènes avec nomenclature externe

Vous définissez ici les scènes pour lesquelles des nomenclatures externes doivent être créées et gérées. Actuellement, ceci n'est possible que pour les modélisations de repérage, c'est-à-dire pour les scènes dans lesquelles les éléments sont repérés (voir l'attribut de document ITEMISATIONMODEL).

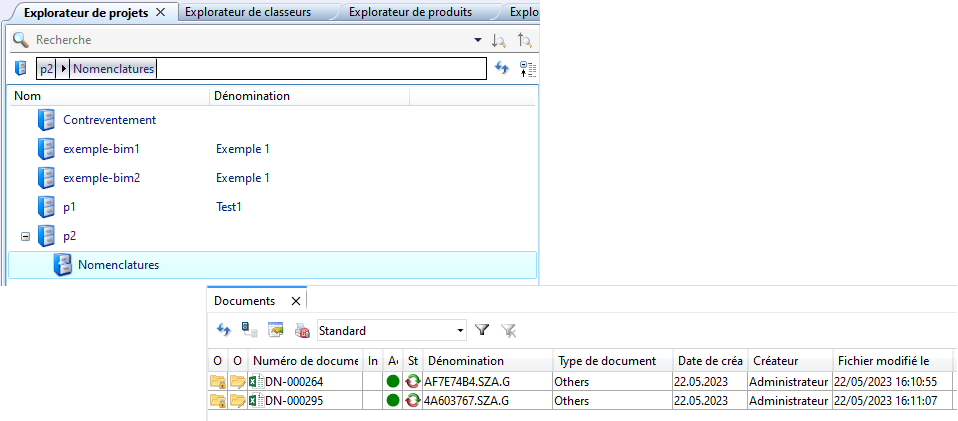

Dans HELiOS, les nomenclatures générées (Type de document Others (Autres)) sont stockées dans le sous-dossier Nomenclatures du projet concerné, par ex. :

Lors de l'enregistrement de la modélisation de repérage, ces nomenclatures sont automatiquement actualisées.



Hinweise:

Prérequis (Gestion de dessin) • Paramétrages dans le Gestionnaire de Configuration (Gestion de dessin) • Remarques importantes (Gestion de dessin)
