Élaboration du processus de conception

Généralités

Lors de l’élaboration du processus de conception, une différence doit être faite entre les conceptions de faible et de grand volume.

Règle générale :
Les dessins de fabrication ne peuvent être créés que si la scène a été repérée et enregistrée.

Important :

Lors d'une dérivation de dessin à l'aide des fonctions sous Gestion de dessin, le paramètre Condition pour "Dessin à jour" du Gestionnaire de Configuration sera pris en compte. Ce paramètre détermine quand dans la dérivation de dessin le lien "Dessin à jour" sera défini. Vous trouverez plus d'informations dans la rubrique Paramètres dans le Gestionnaire de Configuration.
Veuillez prendre connaissance que la Gestion de dessin fonctionne par défaut en rapport avec un projet et que les éléments gérés doivent être attribués clairement à un projet. L'insertion d'élément avec réutilisation dans d'autres projets, à titre d'exemple les éléments achetés, doivent être saisis par vous manuellement dans la fiche d'article. Ces éléments seront ignorés par les automatismes fonctionnant sous Gestion de dessin.

Dans certaines conditions, il est également possible de travailler entre plusieurs projets à la fois. Veuillez lire les informations de la rubrique Travailler avec des projets principaux et secondaires.

Il est possible que votre scène contient des ensembles qui possèdent comme éléments secondaires, non pas des éléments individuels, mais uniquement des sous-ensembles. On ne souhaite la plupart du temps pas créer des dessins d'ensemble à partir de ces ensembles, de même qu'on ne souhaite pas en avoir une nomenclature. Dans ce cas, il faut les identifier comme “non pertinent pour la nomenclature”. Cela peut être effectué au moyen de la fonction Attributs d'élément (double-clic sur l'ensemble en question), en y décochant la case Pertinent pour nomenclature.
Chaque ensemble qui est pertinent pour la nomenclature a besoin d'un élément principal d'ensemble. Sinon les dessins créés automatiquement à partir de celui-ci n'auront pas de cotation.

La description qui suit fait référence à un travail dépendant d'un projet.

Petite scène / Élaboration des ensembles et dérivation des dessins dans la scène d'origine

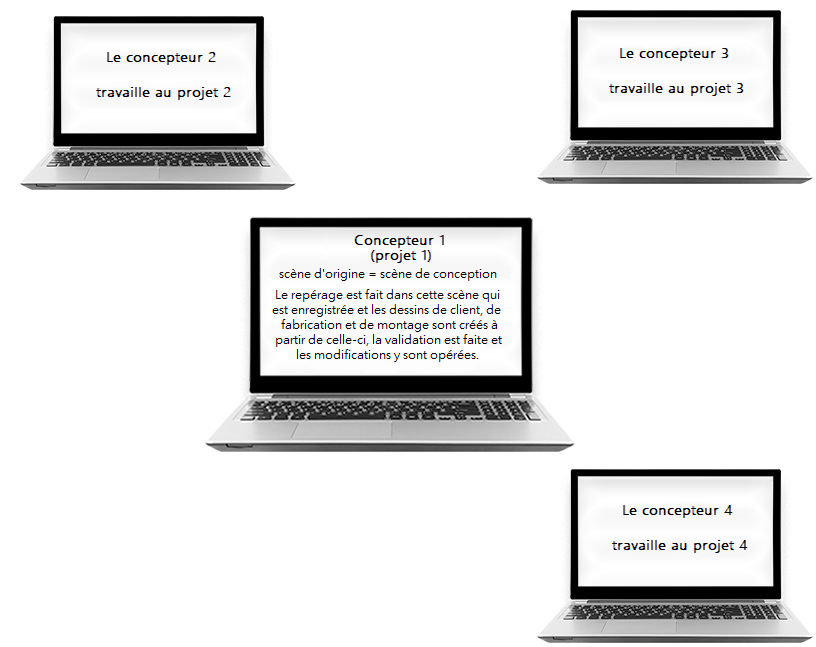

Si votre scène reste de petite taille, le projet peut être élaboré dans une scène. Tous les ensembles et les éléments seront conçus dans une scène, repérés puis enregistrés. Les dessins de client, de fabrication et de montage seront créés, validés, mais aussi modifiés dans la scène.

	Numéros de repère non ambigus dans la scène d'origine
	La dérivation du dessin finale peut être effectuée qu'après que tous les ensembles auront été élaborés et finalisés.
	Dans ce processus, il n'est pas possible à plusieurs concepteurs de travailler à la même scène en même temps !

Exemple 1 : Élaboration des ensembles et dérivation des dessins dans la scène d'origine.

Scène complexe / Travail simultané avec des dessins d'éléments individuels référencés

Si vous avez affaire à des scènes volumineuses et complexes, il est souvent judicieux de diviser votre conception en plusieurs petits dessins (Simultaneous/Concurrent Engineering). Cela améliore l'efficacité et permet à plusieurs concepteurs de travailler sur un même projet.

À cette fin, la scène d'origine sera subdivisée en ensembles de structure appropriés et enregistré sans repérage. Pour définir un ensemble comme ensemble de structure, utilisez la fonction Attributs de l'élément dans le menu contextuel de l'ensemble (accessible par un clic droit). Dans la fenêtre de dialogue, sélectionnez comme Type d'élément l'entrée Ensemble de structure. Les ensembles de structure seront identifiés dans l'arborescence de l'ICN par le symbole . Vous trouverez de plus amples informations sur les ensembles de structure dans la rubrique Qu'est-ce que les ensembles de structure ?

Les ensembles de structure de la modélisation sont enregistrés séparément en tant que dessins d'élément individuel référencés en externe.

Ensuite, on peut choisir entre les deux procédures suivantes :

Modifier, repérer et dériver dans les scènes individuellement
Travailler dans les dessins d'éléments individuels - Repérer et dériver dans la scène d'origine

Modifier, repérer et dériver et modifier dans les scènes individuellement

La scène d'origine est divisée en ensembles de structures appropriés et enregistrée sans repérage. Par mesure de sécurité, le repérage dans la scène d'origine peut également être verrouillé en décochant la case Repérage dans la fiche de document de la scène d'origine (attribut de document ITEMISATIONMODEL). Par conséquent, la scène d'origine ne sera pas une modélisation repérée.

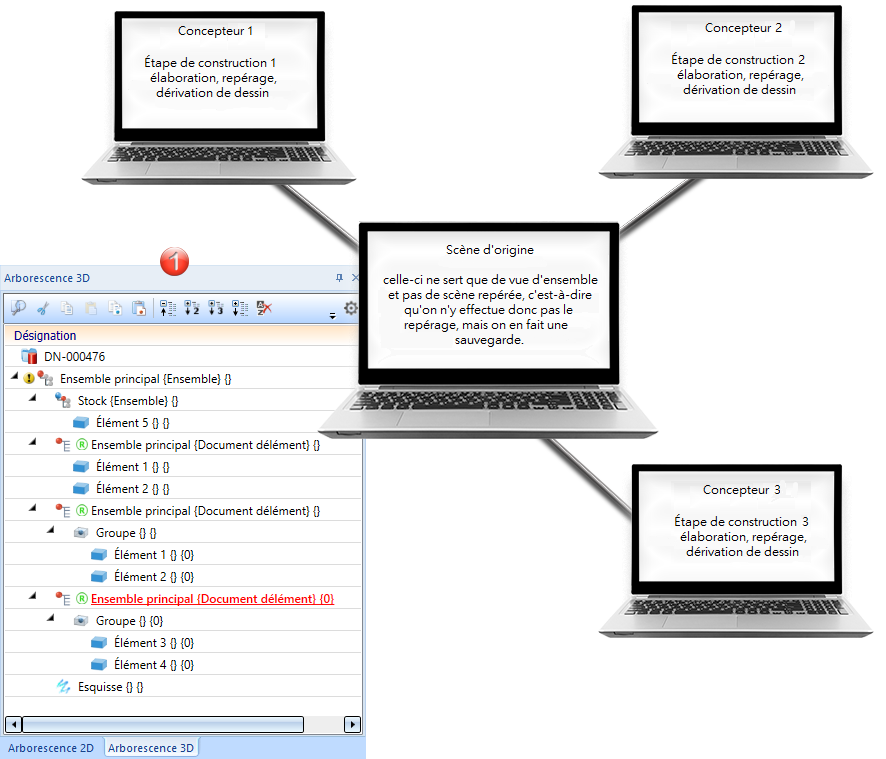

Les ensembles de structure de la scène sont enregistrés individuellement en tant que dessins d'élément individuel référencés en externe. Ces dessins d'élément individuel référencés peuvent ensuite être modifiés et repérés sur différents postes de travail. Les dessins de client, de fabrication et de montage sont créés, validés et modifiés dans le dessin d'élément individuel. Les modifications apportées aux dessins d'élément individuel sont, bien entendu, également transférées, en raison du référencement, à la scène d'origine. Dans ce processus, la scène d'origine sert uniquement à donner une vue d'ensemble.

(1) montre la structure dans l'ICN de HiCAD avec les ensembles de structure. Ils sont référencés en externe en tant que dessins d'élément individuel.

Si cette méthode a été choisie, les scènes appelées Étape de construction 1, Étape de construction 2 et Étape de construction 3 seront repérées indépendamment les unes des autres (une recherche d'éléments identiques a lieu par étapes de construction). Par conséquent, les concepteurs responsables doivent s'informer mutuellement des valeurs de départ qu'ils ont l'intention d'utiliser dans les paramètres du repérage. Sinon, il se peut que des éléments non identiques aient des numéros de repère identiques (par exemple 100) lorsqu'on consulte ultérieurement les dessins du projet entier.

On peut éviter ce problème en réservant une fourchette spécifique de numéros de repère pour chacune des scènes (étapes de construction 1 - 3).

	La modification des ensembles peut se faire en même temps sur différents postes de travail. Après avoir terminé un ensemble, les dessins correspondants peuvent être dérivés de suite.
	Dans la scène d'origine, des éléments identiques peuvent avoir des numéros de repère différents.

Cette méthode est décrite en détail dans l'exemple 2a.

Travail dans des scènes individuelles - Repérage et dérivation du dessin dans la scène d'origine

La scène d'origine est divisée en ensembles de structure appropriés et enregistrée sans repérage. Les ensembles de structure sont enregistrés individuellement en tant que dessins d'élément individuel référencés en externe. Ces dessins d'élément individuel référencés en externe peuvent ensuite être modifiés et enregistrés - mais non repérés - sur différents postes de travail. Après l'achèvement de tous les ensembles de structure, la scène d'origine sera actualisée. Le repérage de tous les ensembles de structures et les dérivations de dessins se feront alors dans la scène d'origine ; en d'autres termes, la scène d'origine sert ici de modélisation source pour le repérage.

Par précaution, il est également possible de verrouiller le repérage dans les dessins d'élément individuel en décochant la case Repérage dans les fiches de document des dessins d'élément individuel (attribut de document t ITEMISATIONMODEL). Par conséquent, les dessins d'élément individuel ne seront pas des modélisations pour le repérage.

(1) montre la structure dans l'ICN de HiCAD avec les ensembles de structure. Ils sont référencés en externe en tant que dessins d'élément individuel.

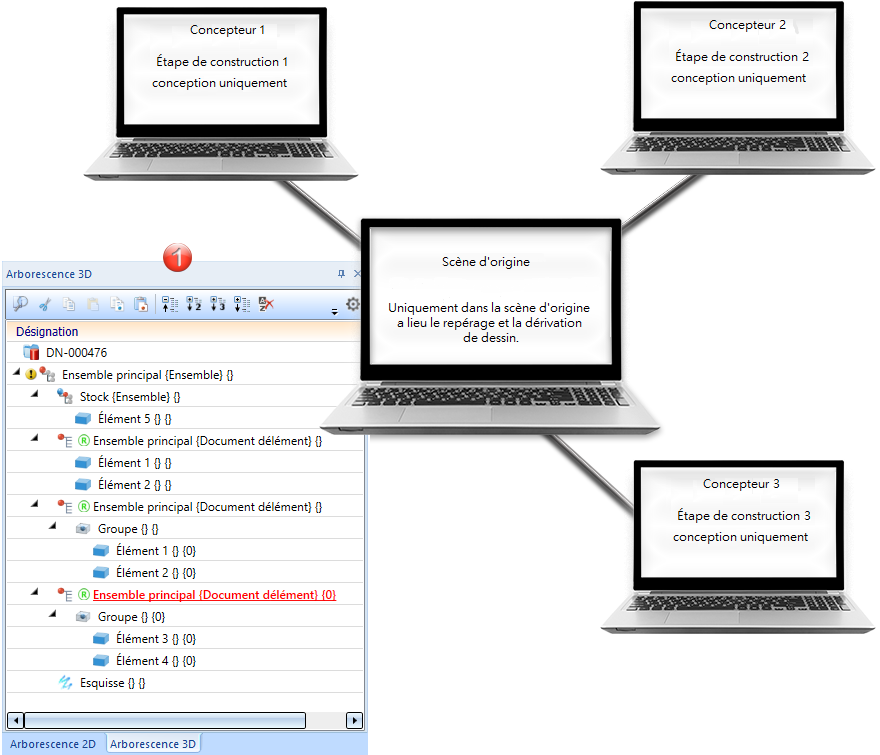

Si cette méthode a été choisie, les cènes appelées Étape de construction 1, Étape de construction 2 et Étape de construction 3 seront seulement sauvegardées, mais pas repérées. Le détail des éléments individuels sera uniquement effectué dans la scène d'origine.

Notez que les dessins de fabrication, etc. ne peuvent être dérivés que dans la scène d'origine.

	La modification des ensembles peut se faire en même temps sur différents postes de travail.
	Les numéros de repère dans la scène d'origine sont sans ambiguïté.
	La dérivation du dessin dans la scène d'origine ne peut avoir lieu qu'après l'achèvement de tous les ensembles.

Cette méthode est décrite en détail dans l'exemple 2b.

Dériver des dessins de fabrication d'étapes de construction pendant la conception

Cette approche est intéressante pour les entreprises qui souhaitent créer des étapes de construction pendant le processus de conception. Dans ce cas, il est important que l'arborescence de la scène dans l'ICN et la définition de la modélisation de repérage soient au préalable correctement configurées.

Pour ce faire, procédez comme décrit ci-dessous (exemple d'une nouvelle scène) :

Créez un nouveau projet ou activez un projet existant via la fonction correspondante de l'onglet Gestion de dessin.
Utilisez l'onglet Gestion de dessin pour créer une scène avec une nouvelle fiche d'article, une nouvelle fiche de document et un nouvel ensemble principal. Dans la fenêtre de la Fiche de document, la case Repérage doit être décochée (la coche ne doit pas être grisée, elle doit être complètement supprimée !).

Créez un ensemble de structure sous l'ensemble principal. Enregistrez-le comme un dessin d'élément individuel référencé en externe. Assurez-vous que la case Repérage est cochée dans la fiche du document.

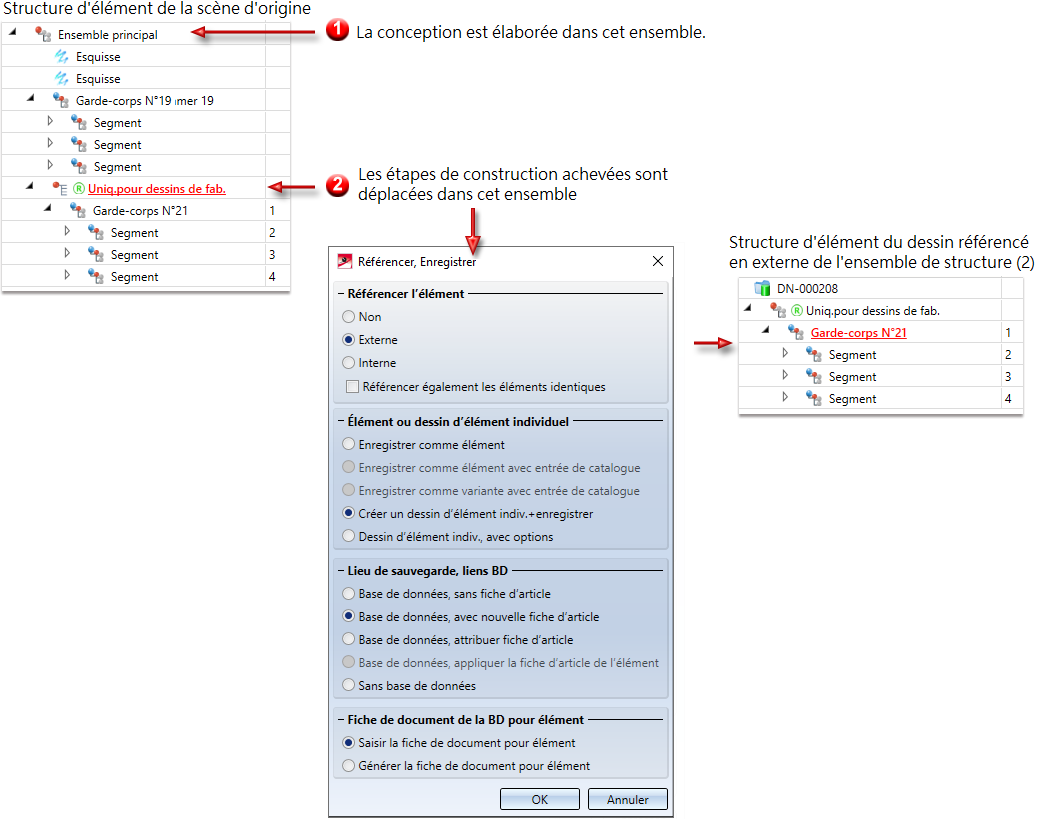

Vous travaillez comme d'habitude dans la scène d'origine (sans modélisation repérée). Les dessins de client - pour validation par l'architecte ou le client - doivent également y être créés. Si la validation est accordée, l'étape de construction correspondante est simplement déplacée dans l'ICN vers l'ensemble de structure (dans l'exemple Uniquement pour les dessins de fabrication) par glisser-déposer.

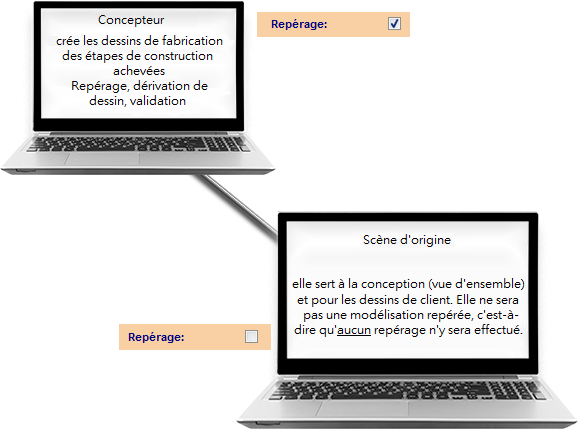

Ensuite, le dessin référencé en externe de cet ensemble de structure peut alors être ouvert. Il faut effectuer à cet endroit le repérage, enregistrer la scène et créer les dessins de fabrication. Lorsque les dessins de fabrication sont terminés, les éléments correspondants doivent être mis en mode En révision ou Validation. Cela verrouille les numéros de repère et empêche les nomenclatures de changer. Si, à une date ultérieure, des dessins d'éléments identiques sont créés à partir desquels des dessins de fabrication existent déjà, de nouveaux numéros de repère leur seront attribués.

	Les mêmes paramètres de repérage peuvent également être utilisés pour des projets plus importants.
	Les numéros de repère sont non ambigus.
	Un nombre quelconque de dessinateurs techniques peuvent travailler sur le même projet.
	Il est essentiel de prêter attention aux verrouillages En révision et Validation. Ceci est très important pour les nomenclatures.
	Il est important de s'assurer que le dessin référencé en externe de l'ensemble de structure (dans l'exemple Uniquement pour les dessins de fabrication) ne contient que des éléments non verrouillés lors de la création d'un index de révision.
	Les éléments identiques reçoivent des numéros de repère différents, ce qui est de toute façon prévu dans la plupart des cas.
