Exemple 2b - Concurrent Engineering

Travail dans les dessins d'élément individuel - repérage et dérivation du dessin dans la scène d'origine
Ici, la scène originale est divisée en assemblages de structure appropriés et enregistrée dans un état non repéré. Les ensembles de structure de la scène sont enregistrés individuellement en tant que dessins d'élément individuel référencés en externe. Ces ensembles de structure référencés peuvent être travaillés et enregistrés sur les différents postes de travail, mais pas repérés. Une fois que tous les ensembles de structure sont terminés, la scène originale est actualisée. Le repérage de tous les ensembles de structure et la dérivation des dessins s'effectuent alors dans la scène originale.



Les procédures seront décrites à l'aide de la scène de l'Exemple 2a.



Les étapes 1 à 3 sont identiques à celles de l'Exemple 2a. Nous nous limitons donc ici à une description courte.



Étape 1 : Attribuer la scène à un projet

• Créez un projet, par exemple CONCURRENT_EX2, à l'aide de la fonction Gestion de dessin > Projet > Nouveau.
• Chargez la scène à l'aide de la fonction Gestion de dessin > Scène > Fiche d'art. > Explorateur.

• Sauvegardez la scène à l'aide de la fonction Gestion de dessin > Scène > Enreg. > Nouvelle fiche d'article, en prêtant attention à ce que dans le masque du document la case Repérage soit cochée. Cela a pour conséquence que la scène sera la modélisation de repérage.

• Attribuez la fiche article à l'ensemble principal de la scène.
• Sauvegardez la scène à l'aide de la fonction Gestion de dessin > Scène > Enreg.




Étape 2 : Définir les ensembles de structure

• Convertissez les ensembles Plateforme 1 et Plateforme 2 en ensembles de structure.

• Sauvegardez la scène à l'aide de la fonction Gestion de dessin > Scène > Enreg.




Étape 3 : Créer les dessins d'élément individuel référencés

• Activez l'ensemble Plateforme 1.
• Lancez la fonction Référencer l'élément, Enregistrer, Dessin d'élément individuel.

• Sélectionnez-y Référencer Externe, Créer un dessin d'élément indiv.+ enregistrer, Base de données, avec nouvelle fiche d'article et Saisir la fiche de document pour élément. Quittez la fenêtre par OK.

1. Saisissez les attributs d'article et de document pour le document de l'élément et les attributs de document pour le dessin d'élément individuel. Dans le masque du document des dessins d'élément individuel, la case Repérage devra être décochée, puisque dans cet exemple, c'est la scène d'origine qui est la modélisation de repérage.

2. Fermez chaque fenêtre par OK.

• Procédez de façon identique pour la Plateforme 2.

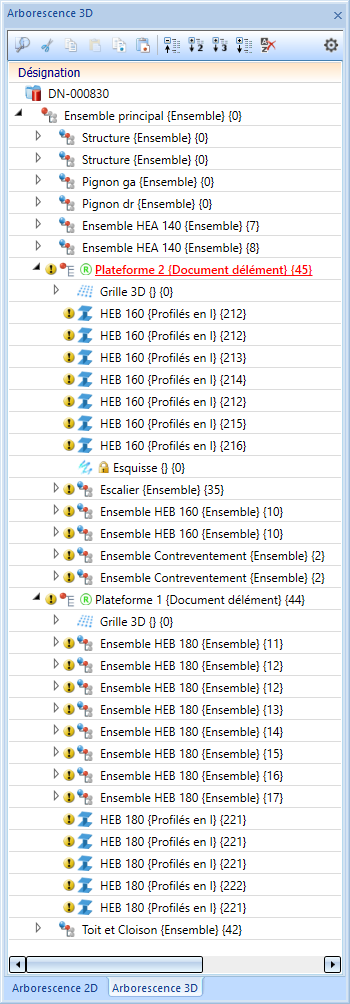

Dans la scène de l'exemple, les ensembles sont alors identifiés comme référencés .

Étape 4 : Modification des ensembles dans les dessins d'élément individuel

A la différence de l'exemple 2a, les dessins d'élément individuel sont ici uniquement modifiés. Aucun repérage n'est effectué et aucun dessin n'est dérivé. Cela se fait exclusivement dans la scène originale.

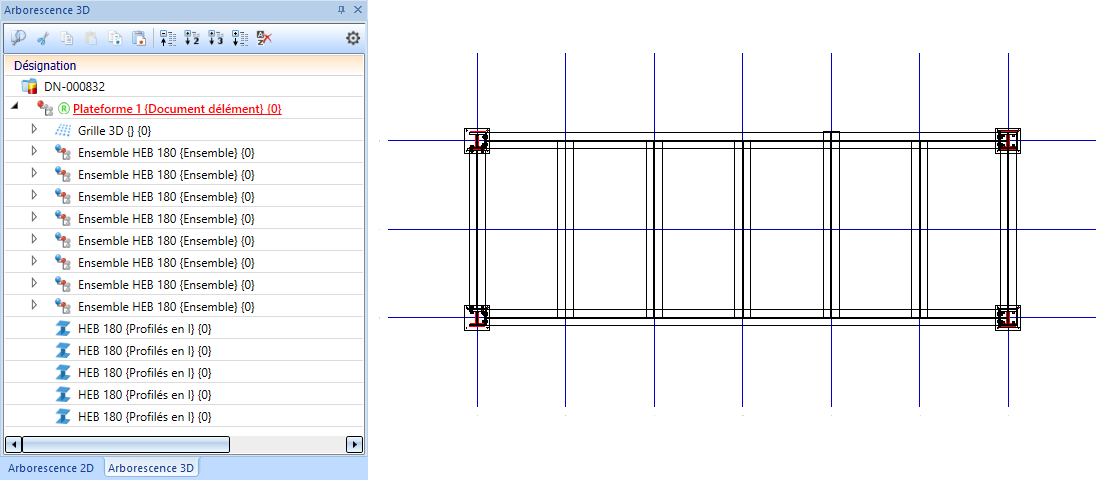

• Chargez le dessin d'élément individuel pour la plateforme 1 :
• Faites un clic dans l'ICN sous Changement de scène.
• Lancez la fonction Gestion de dessin > Scène > Fiche d'art. et sélectionnez le dessin d'élément individuel.



• Vous pouvez maintenant modifier le dessin d'élément individuel.
• Sauvegardez le dessin d'élément individuel à l'aide de la fonction Gestion de dessin > Scène > Enreg.. La fenêtre de dialogue Enregistrer les éléments référencés s'ouvre. Cliquez sur OK pour appliquer les modifications à l'ensemble.

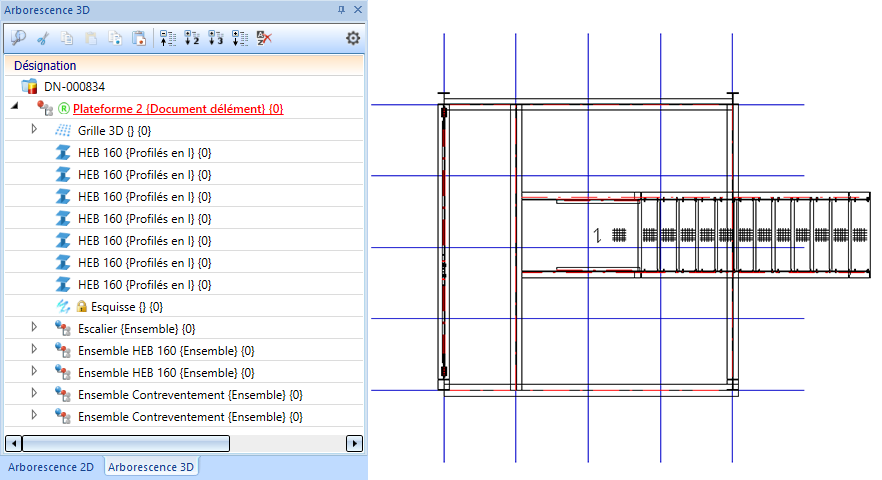

• Procédez de la même façon pour la plateforme 2.



Étape 5 : Repérage et dérivation de dessin dans la scène d'origine

• Chargez la scène originale à l'aide de la fonction Gestion de dessin > Scène > Fiche d'art. .
• a fenêtre de dialogue Enregistrer les éléments référencés s'ouvre. Cliquez sur OK pour appliquer les modifications faites aux ensembles dans les dessins d'élément individuel à la scène d'origine.
• Repérage de la scène à l'aide de la fonction Gestion de dessin > Éléments > Repérer .

• Sauvegardez la scène à l'aide de la fonction Gestion de dessin > Scène > Enreg.
• Procédez ensuite à la dérivation des dessins, approuvez-les par la validation, etc. (voir à ce sujet l'Exemple 1, étapes 3 à 8).
