Dessins d'élément individuel référencés

Si vous souhaitez répartir des scènes complexes et de grande taille en plusieurs scènes individuelles pour les modifier sur différents postes de travail, vous devez subdiviser votre scène d'origine en ce que l'on appelle des ensembles de structure. Ces ensembles de structure seront enregistrés en tant que dessins d'élément individuel référencés en externe pouvant ensuite être répartis entre plusieurs postes de travail.

Marche à suivre :

• Clic droit dans l'ICN sur le nom de l'ensemble de structure.
• Choisissez dans le menu contextuel la fonction Référencer l'élément, Enregistrer, Dessin d'élément individuel .

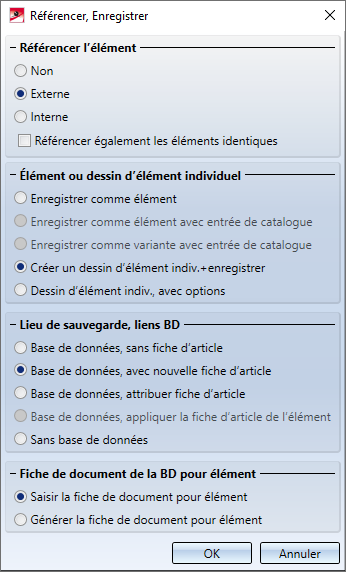

• La fenêtre de dialogue Référencer, Enregistrer s'ouvre. Procédez au paramétrage représenté ci-dessous et quittez la fenêtre par OK (vous pouvez naturellement modifier les options pour les dessins d'élément individuel).

1. Saisissez les attributs d'article pour l'ensemble et les attributs de document pour le document d'élément correspondant. Définissez ensuite les attributs de document pour le dessin d'élément individuel. Quittez toutes les fenêtres par OK.

Conseil :

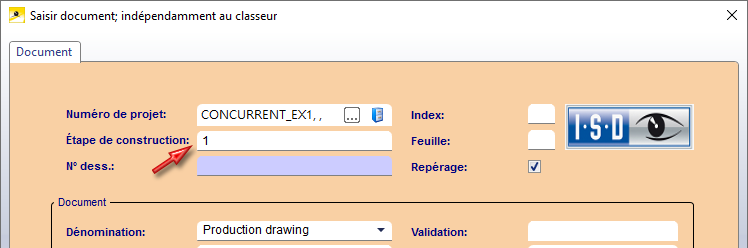

Attribuez un numéro d'étape de construction au dessin d'élément individuel.



Lorsque vous faites le repérage et enregistrez le dessin d'élément individuel à l'aide des fonctions de l'onglet Gestion de dessin, tous les articles contenus dans ce dessin obtiennent automatiquement ce numéro d'étape de construction. Grâce au lien Étape de construction, vous pouvez alors effectuer une recherche ciblée dans HELiOS pour tous les articles appartenant à un dessin particulier, ce qui facilite la recherche dans les scènes volumineuses et complexes.

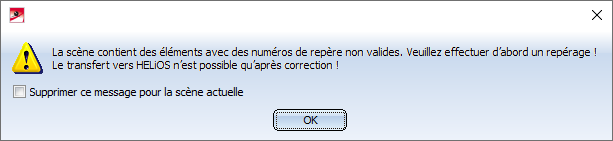

2. Fermez toutes les fenêtres de dialogue avec OK. Étant donné qu'il n'y a pas encore de repérage complet (cela sera fait plus tard dans le dessin d'élément individuel), le message ci-dessous s'affiche. Cliquez sur OK (si vous le souhaitez, vous pouvez également empêcher ce message de réapparaître).

Dans la scène d'origine, l'ensemble sera marqué comme référencé .

Procédez de la même manière pour les autres ensembles de structure de votre scène. Les dessins d'élément individuel créés de cette manière peuvent maintenant être travaillés sur différents postes de travail.
