Créer des nomenclatures / Paramètres
Créer des nomenclatures manuellement
Gestion de dessin > Fabrication > Nomen.
Les nomenclatures peuvent être créées aussi bien pour la scène entière que pour l'élément actif.
Les fonctionnalités des nomenclatures de la Gestion de dessin sont identiques aux fonctionnalités situées sous Scène > Repérer/Détailler.
|
|
Créer la nomenclature, Scène entière |
|
Créer la nomenclature, Élément actif |
|
Nomenclature, Paramètres |
|
|
|
|
|
À savoir :

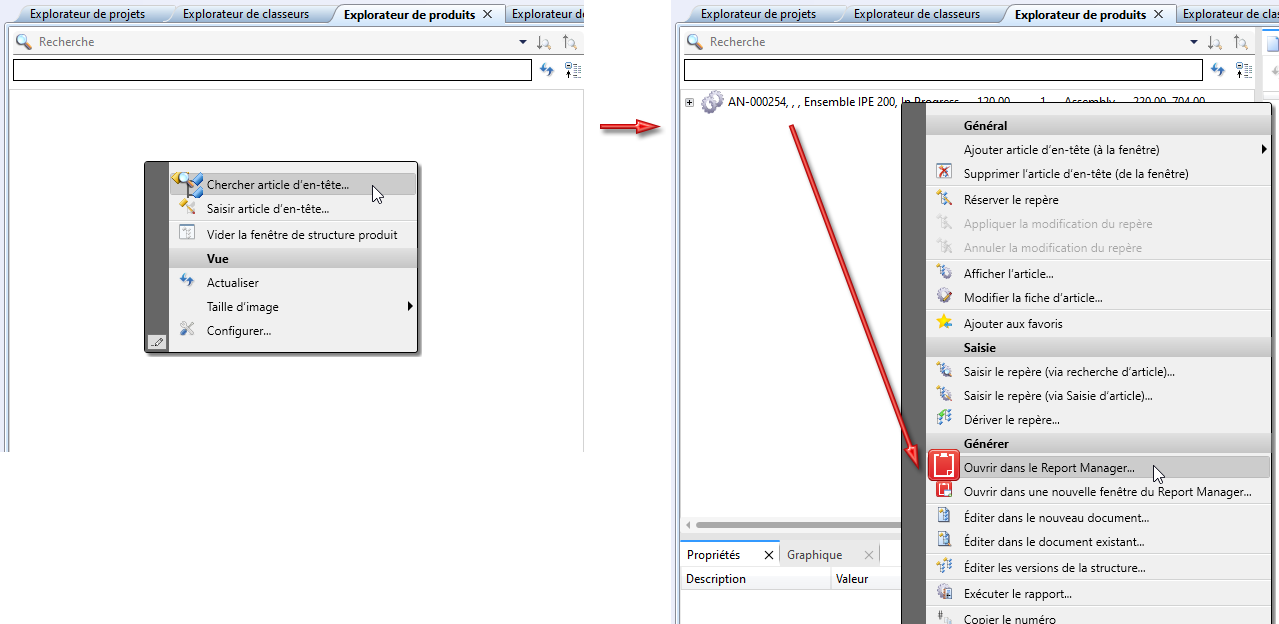

Il est également possible de créer des nomenclatures sur les postes de travail dans la Gestion de dessin - sans installation de HiCAD - et ce à l'aide le bureau HELiOS Desktop. Activez tout d'abord le projet correspondant. Cliquez ensuite sur l'onglet Explorateur de produits puis, avec le bouton droit de la souris, sur la zone blanche de la fenêtre de gauche. Sélectionnez, comme article d'en-tête, l'ensemble principal de votre dessin.
Cliquez ensuite avec le bouton droit de la souris sur l'ensemble principal et ouvrez la nomenclature dans le Report Manager.
Créer et gérer des nomenclatures automatiquement

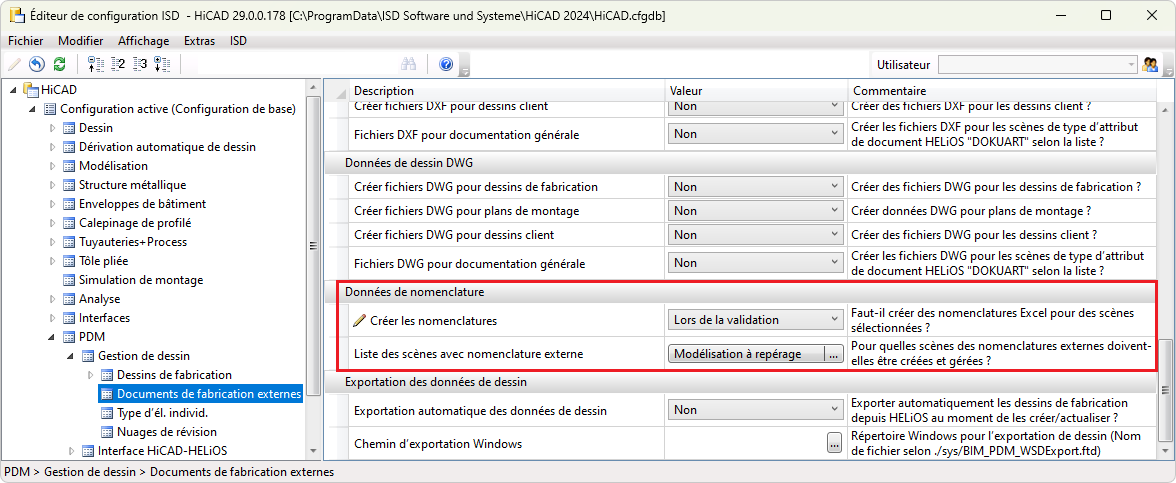

Les nomenclatures Excel de certaines scènes (pour l'instant uniquement pour les modélisations de repérage) peuvent également être créées automatiquement et gérées dans HELiOS avec les dessins de fabrication. Pour cela, les paramètres doivent être définis en conséquence dans le Gestionnaire de Configuration sous PDM > Gestion de dessin > Documents de fabrication externes.
Dans HELiOS, les nomenclatures générées (Type de document Others (Autres)) sont stockées dans le sous-dossier Nomenclatures du projet concerné, par ex.
Lors de l'enregistrement de la modélisation de repérage, ces nomenclatures sont automatiquement actualisées.
À savoir :
- Les modèles HiCAD-DB_Stahlbau_BIM.DE.2900.0.xlsx et HiCAD-DB_Stahlbau_BIM.rm_settings sont utilisés pour la création des nomenclatures.
- Pour les éléments gérés avec la Gestion de dessin, l'attribut HiCAD Texte de repère $PTXT est affecté à l'attribut HELiOS COMPONENT_ITEMNR_TEXT. Pour les éléments externes / pièces standardisées, l'attribut HiCAD $PTXT est affecté au numéro de repère de l'élément.
