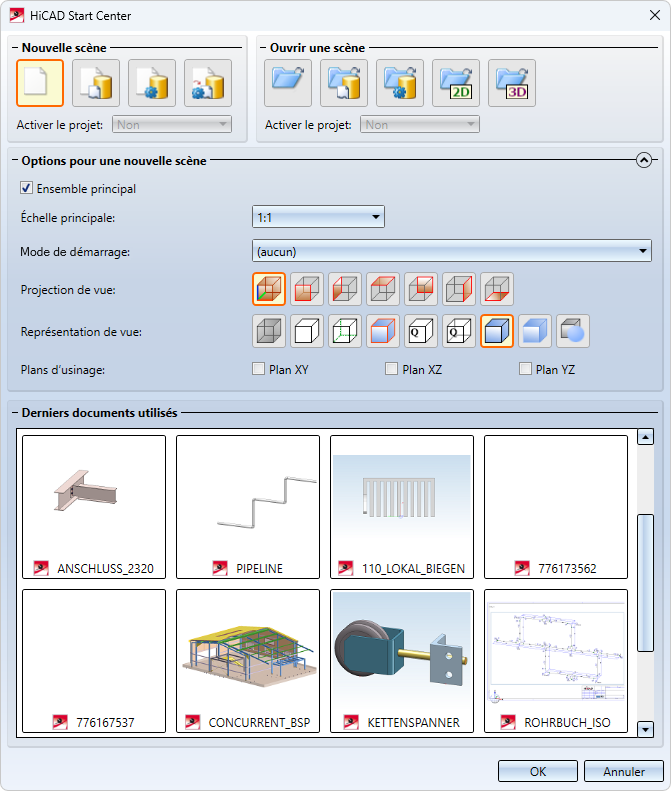

Le Start Center (Centre de démarrage), dont le but est de faciliter les premières étapes de conception de la scène, s'affiche au premier lancement de HiCAD.
À savoir :
- Lorsque l'on quitte le Start Center en cliquant sur OK, les paramètres actuels sont utilisés par défaut. En revanche, si l'on quitte le Start Center avec la touche ESC ou l'icône
, les paramètres ne sont pas pris en compte. - Les paramètres que vous avez choisis dans le Start Center pour la première action Options pour une nouvelle scène seront alors également repris dans HiCAD lorsque vous créez une nouvelle scène sans le Start Center.
- Les fonctions sous Nouvelle scène et Ouvrir une scène peuvent être exécutées par un double-clic.
- Le symbole
à droite de la fenêtre permet de déployer ou replier les Options pour une nouvelle scène.
Nouvelle scène
Si vous souhaitez créer une nouvelle scène, veuillez avez alors le choix entre ces quatre options différentes :
-
Nouvelle scène sans base de données
Cette fonction permet de créer une scène sans recourir à une base de données ou créer une de fiche d'article. Cette fonction ne vous permet donc pas d'activer un projet.
-
Nouvelle scène avec base de données, sans fiche d'article
Cette fonction vous permet de créer une nouvelle scène sans fiche d'article. Vous pourrez attribuer ultérieurement la scène à une fiche d'article.
-
Nouvelle scène avec base de données, avec nouvelle fiche d'article
Cette fonction crée une nouvelle scène avec une fiche d'article et une ficher de document. Lorsque vous enregistrez une scène avec une fiche d'article dans la base de données HELiOS, un lien est créé par défaut entre la scène (fiche de document) et la fiche d'article en tant que scène d'élément.
-
Nouvelle scène avec base de données, attribuer une fiche d'article
Cette option ouvre la recherche d'articles. La recherche d'article permet d'attribuer la nouvelle scène à une fiche de document et à des données d'article existantes.
-
Activer le projet
-
Non : dans ce cas, vous travaillez sans projet.
-
Oui (Toujours) : lors de la création d'une nouvelle scène avec une base de données, vous pouvez soit sélectionner un projet existant, soit en créer un nouveau.
-
Oui (dans Start Center) : lorsque vous créez une nouvelle scène avec une base de données via le HiCAD Start Center, vous pouvez soit sélectionner un projet, soit en créer un nouveau.
-
Options pour une nouvelle scène
- Ensemble principal
En cochant cette case, l'ensemble principal de votre scène est créé dans l'ICN. Cette option transforme la scène en une scène d'ensemble.
-
Échelle principale
Vous pouvez ici prédéfinir l'échelle de votre scène.
-
Mode de démarrage
Sélectionnez ici le mode de démarrage qui doit être activé après avoir quitté le Start Center, par ex. Élément vide 2D si vous souhaitez commencer la scène directement en 2D ou Élément de translation 3D si vous souhaitez commencer la scène 3D par la création d'un élément de translation.
- Projection et représentation de vue (disponible uniquement pour la 3D)
Si vous souhaitez travailler en 3D, vous pouvez prédéfinir ici la vue de la modélisation et la représentation de la vue.
- Plans d'usinage (disponible uniquement pour la 3D)
Ici, vous pouvez définir quels plans d'usinages standards doivent être définis en cochant la ou les case(s) souhaitée(s).
Ouvrir une scène
Vous pouvez paramétrer ici si vous souhaitez charger une scène depuis l'explorateur, la base de données ou bien depuis une interface. De la même façon que pour la création d'une nouvelle scène, si vous utilisez la base de données, le projet peut également y être directement activé (cela n'est pas possible en cas de Scène chargée via l'explorateur de fichiers).
Si vous chargez une scène depuis une interface, veuillez tenir compte des remarques figurant dans la rubrique sur les interfaces.
Derniers documents utilisés
Vous pouvez voir ici jusqu'à 16 aperçus des dernières scènes. La scène correspondante s'ouvre directement en cliquant sur son aperçu. La taille des aperçus ne peut pas être modifiée.
