Attributs dans l'ICN
Les fichiers HDB commençant par BRW (soit BRW*.HDB) déterminent l'édition des éléments et des données de la scène dans l'ICN (ex. la fenêtre des Propriétés et l'Arborescence 3D), ainsi que la liste des résultats d'une recherche. À titre d'exemple, le fichier système BRW_3DTeilattr.HDB définit quels attributs d'un élément 3D seront affichés à la place du nom de l'élément.
Attention :
Les fichiers ne doivent être modifiés que par un administrateur. Dans tous les cas, il est impératif avant toute modification de sauvegarder les fichiers originaux !
Fichiers pour l'arborescence

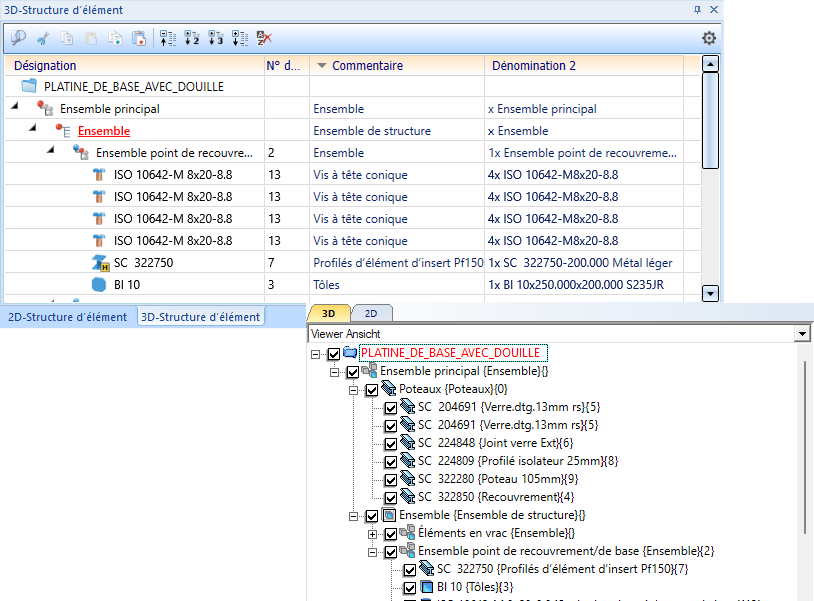

Les informations affichées dans la fenêtre Arborescence de l'ICN seront définies dans les fichiers suivants.
|
Fichier |
Contenu |
|---|---|
|
Contenu de la colonne Désignation, nom de l'élément remplacé par les propriétés HiCAD |
|
|
Contenu de la colonne Désignation, nom de l'élément remplacé par l'attribut de la base de données |
|
|
Contenu de la colonne Commentaire, type d'élément remplacé par les propriétés HiCAD |
|
|
Contenu de la colonne Commentaire, type d'élément remplacé par l'attribut de la base de données |
|
|
Affichage de la structure en une colonne, propriétés HiCAD |
|
|
Affichage de la structure en une colonne, attribut de la base de données |
|
|
brw_root.hdb |
Nom du dessin remplacé par l'attribut de la base de données |
Nota bene :
Les informations affichées dans l'arborescence de l'ICN sont enregistrées par l'attribut HiCAD ~vICN, de sorte que le HiCAD Viewer puisse également afficher ces données. Avant HiCAD 2021 (version 2601.4) et HiCAD 2022 (version 2701.1), le contenu des trois colonnes standard était toujours affecté à cet attribut uniquement lors de l'affichage sur plusieurs colonnes, c'est-à-dire que le contenu des colonnes personnalisées n'était pas pris en compte. Le comportement actuel est indépendant de l'utilisation ou non de l'affichage multi-colonnes. Le contenu défini dans le fichier ICN3D_MULTIATTRVIEW.HDB ou ICN3D_MULTIATTRVIEW_DB.HDB est toujours affecté à l'attribut ~vICN.
L'attribut n'est actualisé au complet que lors de la sauvegarde du fichier et uniquement si la case Sauvegarder les attributs ICN dans la scène est cochée (par défaut) dans le Gestionnaire de Configuration sous Paramètres système > Charger/Enregistrer. Il est recommandé de ne pas utiliser l'attribut dans HiCAD lui-même.
Fichiers pour les propriétés d'élément
Les fichiers suivants déterminent quelles propriétés dans l'ICN seront affichées dans l'onglet Propriétés.
|
Fichier |
Contenu |
|---|---|
|
brw_2dteil.hdb |
Affichage pour les éléments 2D |
|
brw_3dteil.hdb |
Affichage pour les éléments 3D |
|
brw_anlbehaelter.hdb |
Affichage pour les réservoirs (Tuyauteries + Process) |
|
brw_anlgradesrohrlkz.hdb |
Affichage pour les tuyaux droits sur une ligne directrice (Tuyauteries + Process) |
|
brw_anlrohrbogenlkz.hdb |
Affichage pour les coudes de tuyau sur une ligne directrice (Tuyauteries + Process) |
|
brw_anlrohrteillkz.hdb |
Affichage pour les éléments 2D |
|
brw_anlsonstiges.hdb |
Affichage pour les éléments 2D |
|
brw_szene.hdb |
Affichage des scènes Veuillez noter que cela ne sera visible qu'en cliquant sur le nom du dessin dans la fenêtre centrale de l'ICN. |
Les modifications suivantes peuvent, entre autres, être intéressantes :
- Modifier l'ordre de l'affichage,
(la fenêtre des Propriétés indique en premier les données de la fiche d'article, puis les données de la fiche de document et enfin les attributs d'élément ; cela peut cependant être modifié en échangeant l'ordre des trois blocs de texte correspondants) - Modifier l'ordre à l'intérieur des données de la fiche d'article, des données de la fiche de document et des attributs d'éléments,
- Modifier le texte fixe affiché,
- Supprimer les lignes d'attributs inutiles.

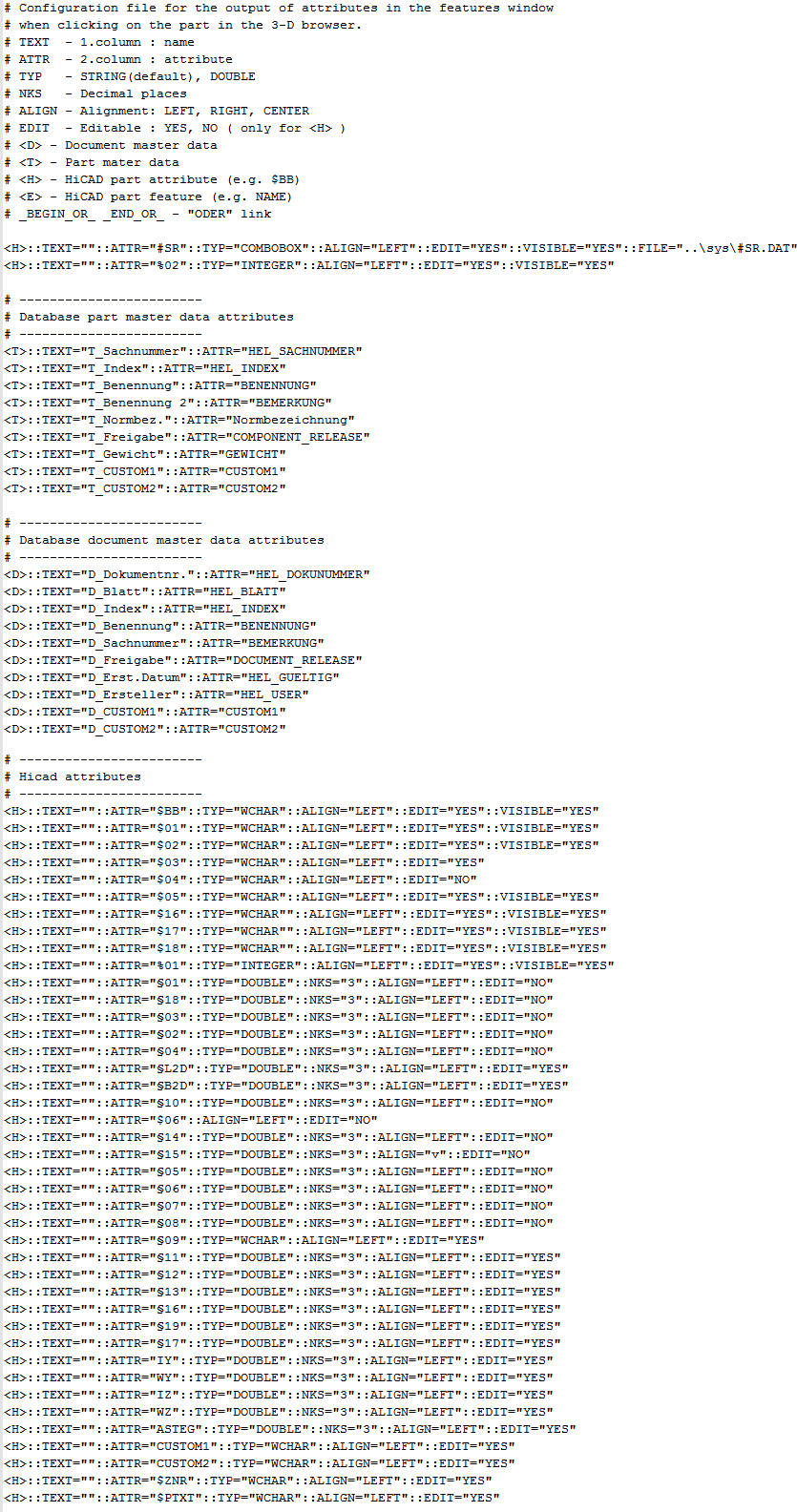

Exemple brw_3dteil.hdb
Le fichier détermine quels attributs doivent être affichés pour les éléments 3D.
Ne seront visibles dans l'ICN que les attributs pour lesquels le paramètre VISIBLE est sur YES. Dans ce cas, apparaît alors une ligne pour un attribut alors que cela est vide. Le paramètre EDIT détermine si un attribut est modifiable via la fenêtre des Propriétés ou non. Lorsque l'on change le paramètre de YES par NO, le champ correspondant ne peut alors plus être modifié par un double-clic.

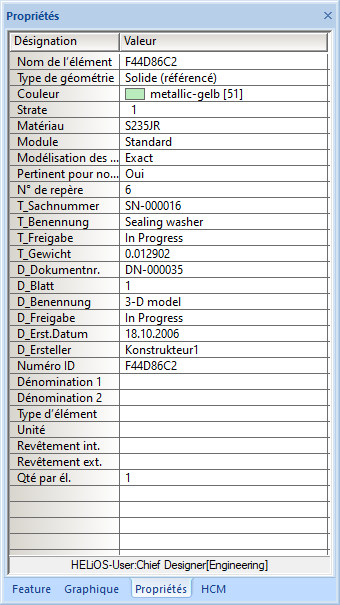

.... et voilà à quoi cela pourrait ressembler dans l'ICN

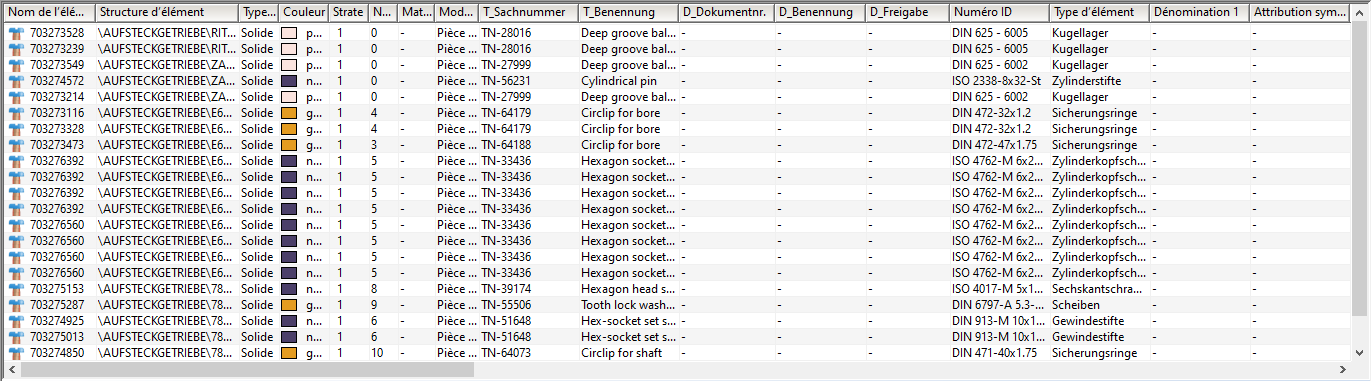

La liste des résultats de la recherche dans l'ICN est configurée par les fichiers suivants.
|
brw_such2d.hdb |
Liste des résultats de la recherche en 2D |
|
brw_such3d.hdb |
Liste des résultats de la recherche en 3D |

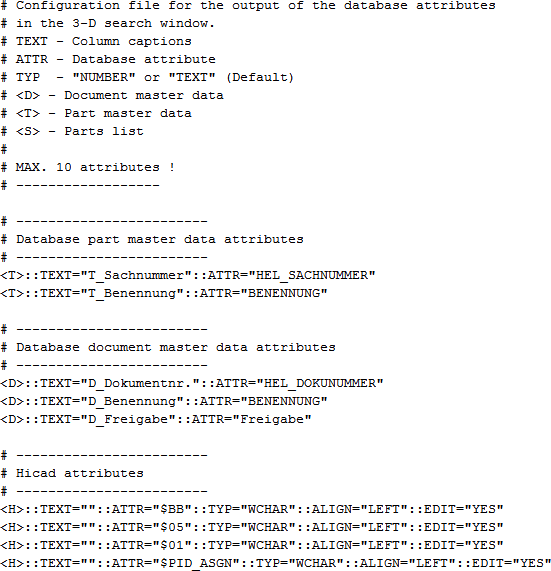

Exemple brw_such3d.hdb
Attributs en bref • Fichiers HDX et HDB • Information + Communication Navigator (ICN)
