Échanger les numéros de repère

Isométrie + Schéma de tuyauterie > Finition > Échanger n° de rep.

Tuyauteries+Process > Isométrie / Schéma de tuyauterie > Schéma > Échanger les numéros de repère

Avec ces fonctions, vous avez la possibilité d'échanger les numéros de repère des éléments dans l'isométrie ou le schéma de tuyauterie. Après avoir sélectionné une des fonctions, une fenêtre s'ouvre avec les numéros de repère alloués dans le dessin. Dans cette fenêtre, sélectionnez les numéros qui doivent être échangés.

Pour Isométrie, sous vous trouverez dans le menu Finition d'autres fonctions pour échanger et ré-allouer des numéros de repère. Pour les schémas de tuyauterie, vous trouverez d'autres fonctions sous Schéma.

Isométrie	Schéma	Échanger les numéros de repère
		Échanger les numéros de repère de longueur
		Échanger les numéros de repère de soudure
Isométrie	Schéma	Ré-allouer les numéros de repère
		Ré-allouer les numéro de repère d’élément
		Ré-allouer les numéros de repère de longueurs
		Ré-allouer les numéros de repère de connexion
	_	Ré-allouer tous les numéros de repère

Ré-allouer des numéros de connexion, d'élément et de repère de longueur est axée sur le sens de l'écoulement. Une conduite principale est d'abord déterminée, en tenant compte de critères tels que le nombre d'extrémités ouvertes et la longueur de la tuyauterie.

• Les numéros sont d'abord alloués le long de cette conduite principale.
• Ensuite, suivent les conduites secondaires qui sont directement raccordées à la branche principale et dont les sens d'écoulement partent de la conduite principale.
• Suivent ensuite les conduites secondaires directement connectées à la conduite principale et dont les sens d'écoulement vont vers la conduite principale.
• Ce principe est répété pour les conduites secondaires des conduites secondaires.

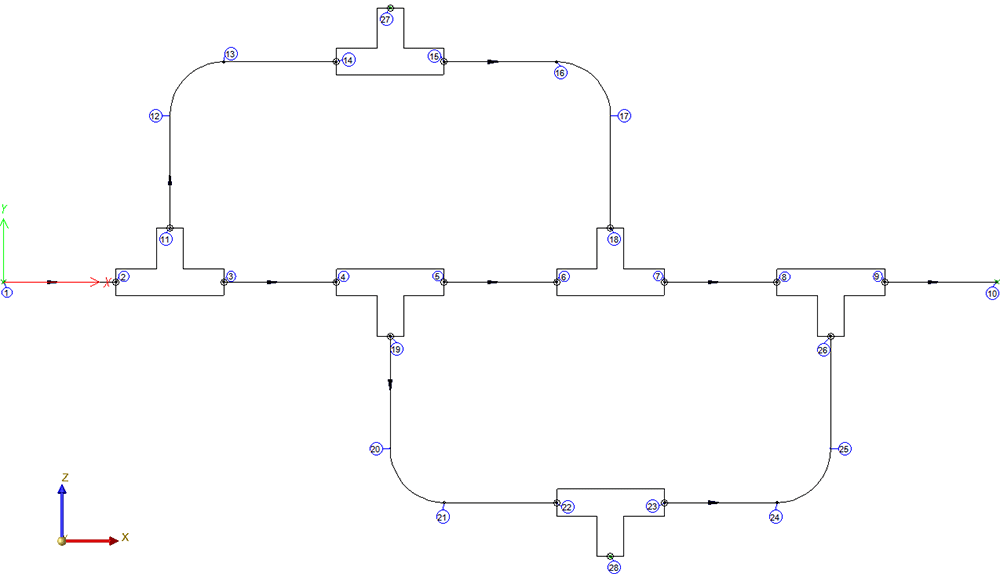

Exemple :

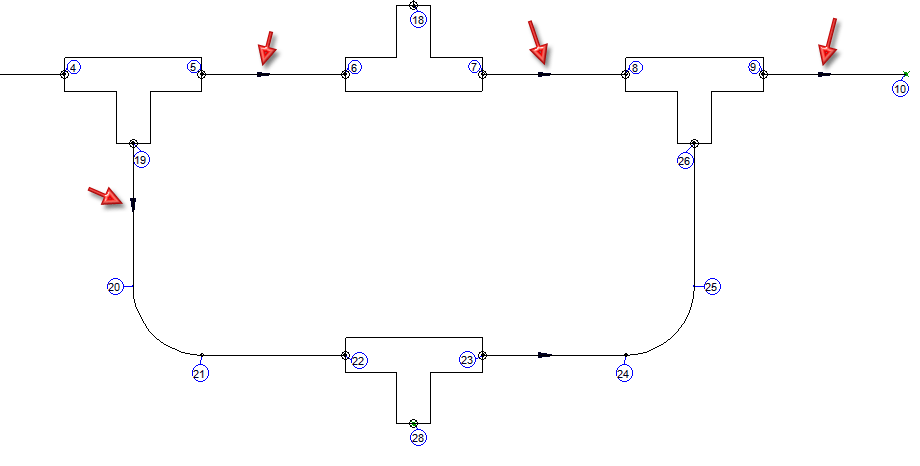

Dans l'isométrie illustrée ici, les quatre flèches du sens d'écoulement mises en évidence ont été inversées à l'aide de la fonction Inverser le sens d'écoulement.

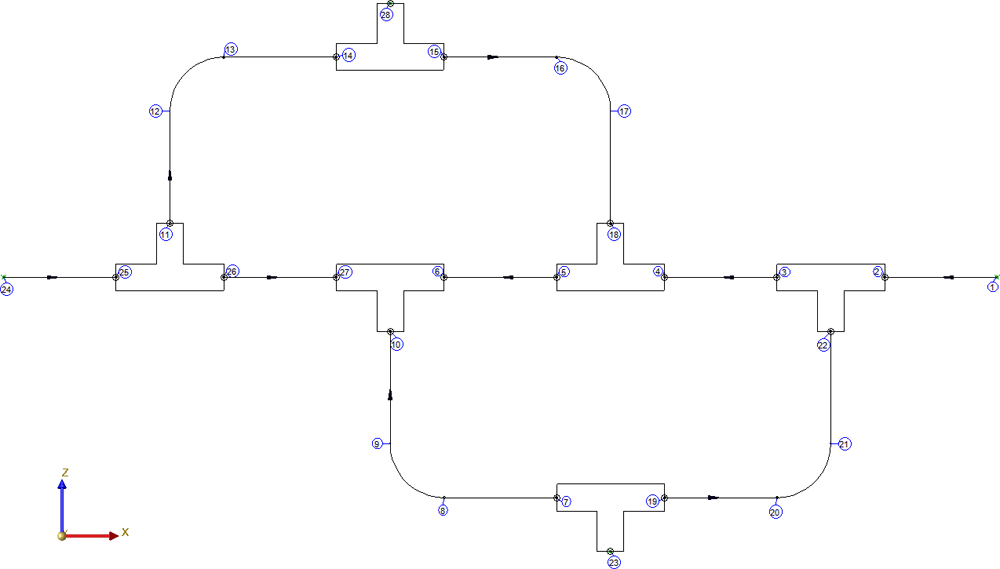

Ensuite, les numéros de repère ont été ré-alloués à l'aide de la fonction Ré-allouer les numéros de repère de connexion.
