Ajouter/Supprimer des éléments d'isométrie/du schéma de tuyauterie
Isométrie / Schéma de tuyauterie > Finition > Éléments
Un certain nombre d'éléments de dessin peuvent être ajoutés à l'isométrie ou au schéma de tuyauterie, sans qu'il soit nécessaire de les générer à nouveau de manière complète :

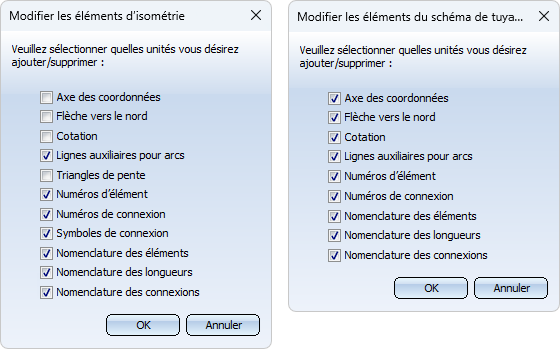

Lorsque vous ouvrez la fenêtre de dialogue, les éléments de dessin déjà présents dans le dessin sont automatiquement cochés. Les éléments nouvellement sélectionnés sont ajoutés après avoir appuyé sur OK, les éléments désélectionnés sont supprimés. Cela permet, entre autres, de modifier les paramètres de cotation ou de repérage sans perdre complètement le dessin à chaque fois.
Il n'est malheureusement pas possible d'ajouter n'importe quel élément de dessin dans toutes les circonstances. Par exemple, pour générer les listes d'éléments et de longueurs, les numéros de repères correspondants doivent avoir été générés au préalable, ce qui fait que si l'isométrie est complètement "vide", les fonctions correspondantes peuvent être inactives, du moins jusqu'à ce que les numéros de repères correspondants soient ajoutés à l'isométrie. Il est toutefois possible de les supprimer par la suite. Comme les listes d'éléments et de longueurs sont couplées, HiCAD part toujours du principe que les données de numéros de repères sont disponibles, pour autant qu'au moins l'un des deux types de listes soit présent.
Lignes auxiliaires sur les triangles de pente
Il est possible d'attribuer des lignes auxiliaires aux triangles de pente. Vous pouvez, par exemple, de cette manière masquer dans des scènes isométriques sans cotation les lignes auxiliaires pour les arcs, mais afficher des lignes auxiliaires pour les triangles de pente. Les lignes auxiliaires sur les triangles de pente sont affichées/masquées, notamment lorsque la visibilité de ces derniers est modifiée.

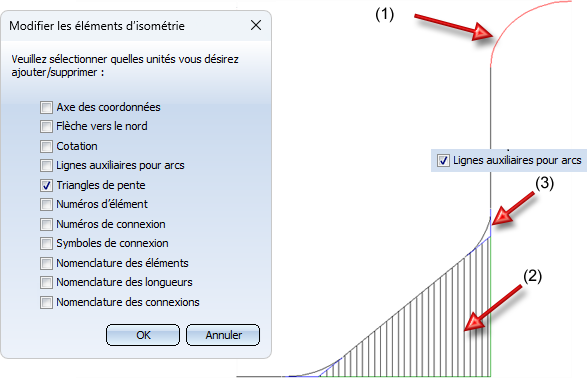

(1) Pas de ligne auxiliaire sur l'arc, (2) Lignes auxiliaires sur les triangles de pente
Comme la cotation a besoin de ces lignes auxiliaires, la case Triangles de pente ne peut être modifiée que si la case Cotation n'est pas cochée.
