Paramètres - Éléments de dessin 2D
/ Param. T
Isométrie + Schéma de tuyauterie > Paramètres > Param.
La description suivante s'applique par analogie aux schémas de tuyauterie.

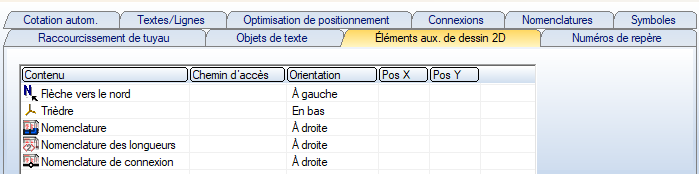

Le repérage de certains éléments de dessin 2D d'une isométrie à l'intérieur du cadre de dessin peut être prédéfini dans l'onglet Éléments de dessin 2D. Ce sont (Paramètre par défaut prédéfini par ISD) :
- Flèche vers le nord,
- Trièdre,
- Nomenclature,
- Nomenclature des longueurs et
- Nomenclature des connexions.

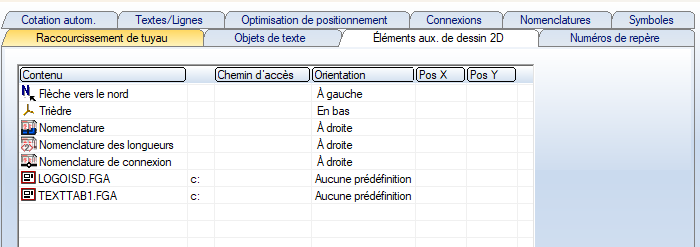

De plus, il est possible d'intégrer et de placer dans l'isométrie n'importe quel complément de dessin 2D disponible sous forme de fichier FGA (par exemple des logos), par exemple :
Si un fichier est saisi, le graphique correspondant apparaît dans le dessin de l'isométrie après la génération de l'isométrie.
|
Insérer un fichier |
Activez le menu contextuel en faisant un clic droit dans le tableau et sélectionnez Insérer. Sélectionnez ensuite le fichier de votre choix, après avoir cliqué sur le bouton |
|
Supprimer un fichier |
Pour supprimer un fichier, activez le menu contextuel en cliquant avec le bouton droit de la souris sur la ligne correspondante et sélectionnez Supprimer. |
dans la colonne Les éléments flèche vers le nord, trièdre et les trois types de nomenclatures ne peuvent pas être supprimés de ce tableau. Leur apparition effective dans l'isométrie dépend de leur activation dans la fenêtre de dialogue de l'isométrie.
|
Signification des colonnes
|
||
|---|---|---|
|
1 |
Contenu |
Élément de l'isométrie ou nom de la donnée FGA |
|
2 |
Si la 1ère colonne contient un nom de fichier et que le fichier se trouve dans un répertoire HiCAD défini dans FILEGRUP.DAT, le code correspondant se trouve ici. |
|
|
3 |
Chemin d'accès |
Si la 1ère colonne contient un nom de fichier et que le fichier ne se trouve pas dans un répertoire HiCAD défini dans FILEGRUP.DAT, le chemin d'accès au répertoire est indiqué ici. S'il s'agit d'un sous-répertoire d'un répertoire HiCAD, seul le nom du sous-répertoire est indiqué ici et le code du répertoire HiCAD est indiqué dans la 2e colonne. |
| 4 |
Orientation |
Différents types d'orientation sont disponibles ici. Si vous choisissez Position, vous pouvez définir la position de manière encore plus précise avec des saisies dans les 5e et 6e colonnes. Le repérage "à droite" ou "à gauche" repérera les éléments auxiliaires sur les côtés, l'un après l'autre, de haut en bas. L'option de repérage "haut" ou "bas" place en conséquence en haut ou en bas, plusieurs éléments auxiliaires étant ici repérés l'un après l'autre de gauche à droite. Les éléments personnalisés (logos d'entreprise, etc.) sont toujours insérés en dernier. Veuillez consulter la note sur l'orientation des nomenclatures sous Paramètres - Nomenclatures |
|
5 |
Pos X |
Si l'option Position est sélectionnée dans la 3e colonne (Orientation), la position peut être définie ici par des valeurs comprises entre 0 et 100. Le point de référence est l'angle inférieur gauche du cadre de dessin. 0 correspond donc à la gauche ou au bas, 100 à la droite ou au haut.
|
|
6 |
Pos Y |
|
Défaut
Le bouton Défaut permet de paramétrer à tout moment le paramétrage par défaut côté ISD. Celle-ci ne contient que les éléments Flèche vers le nord, Triédre et les trois types de nomenclatures.
