Isométrie/Schéma de tuyauterie - Travailler avec des configurations

Isométrie + Schéma de tuyauterie > Paramètres

Dans la fenêtre de la création de l'isométrie et du schéma de tuyauterie, vous définissez les paramètres essentiels avec lesquels l'isométrie ou le schéma de tuyauterie doit être créé. Dans le cas de plusieurs tuyauteries, les paramètres correspondants peuvent être définis séparément pour chaque tuyauterie.

Les paramètres peuvent être enregistrés en tant que configurations et réutilisés. Une distinction est faite entre

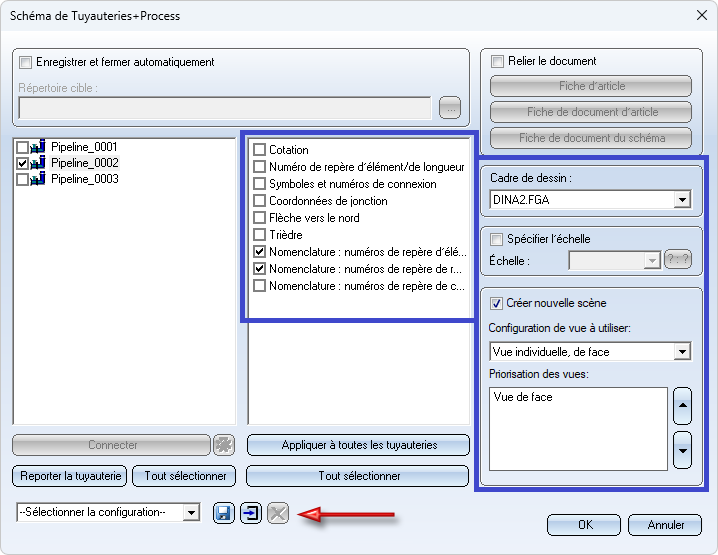

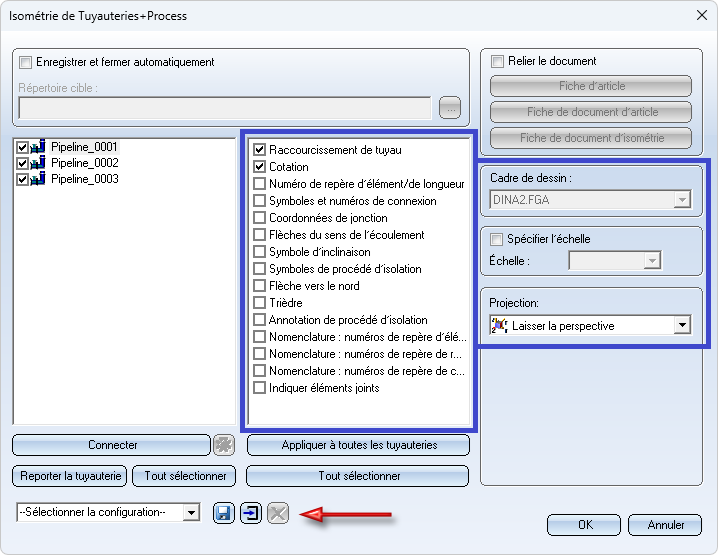

Les paramètres entourés ci-dessous en bleu sont enregistrés pour l'isométrie ou le schéma de tuyauterie.

Configuration de scène

Pour chaque tuyauterie de la scène actuelle, les paramètres effectués pour cette tuyauterie lors de la génération de l'isométrie ou du schéma de tuyauterie sont enregistrés avec la scène. Ce sont les configurations de scène.

Configuration personnalisée

Outre les configurations de scène, il est également possible d'enregistrer des paramètres personnalisés sous forme de fichiers XML indépendamment de la scène et de les réutiliser. Pour ce faire, cliquer sur l'icône Enregistrer la configuration , puis saisir le nom du fichier XML. Les sous-répertoires HiCAD suivants sont prédéfinis comme chemin pour les fichiers de configuration :

Les configurations personnalisées peuvent ensuite être réutilisées à tout moment via la liste de choix.



Configuration par défaut

Il est également possible de définir une configuration par défaut. Pour ce faire, sélectionnez les paramètres correspondants et cliquez sur l'icône Sauvegarder en tant que configuration par défaut . Les paramètres actuels sont alors utilisés par défaut pour la génération de l'isométrie ou des schémas de tuyauterie. Le fichier DefaultConfig.xml se trouve, comme les configurations personnalisées, dans le sous-répertoire HiCAD PlantParts\IsoConfig pour les isométries et PlantParts\SpoolConfig pour les schémas de tuyauterie.



Supprimer une configuration

Les configurations personnalisées peuvent être supprimées en sélectionnant la configuration correspondante dans la liste de choix, puis en cliquant sur l'icône Supprimer la configuration . Les configurations de la scène et les configurations par défaut ne peuvent pas être supprimées avec cette fonction.
