Paramètres : Éléments de fixation

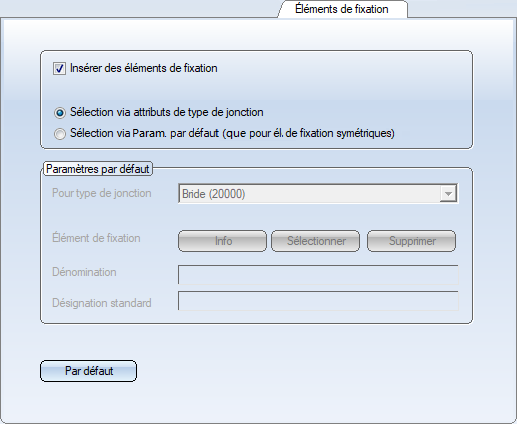

Cet onglet permet de définir les paramètres d'insertion des éléments de fixation.
- Insérer des éléments de fixation
Cette case permet d'activer l'insertion automatique des éléments de fixation.
- Sélection via attributs du type de jonction
Si vous choisissez cette option, l'insertion automatique des éléments de fixation via les attributs du type de jonction sera activée. Les données spécifiées dans l'encart des Paramètres par défaut seront alors sans effet.
L'insertion automatique de fixations asymétriques se fait donc exclusivement via les identifiants de jonction des éléments concernés.
- Sélection via Param. par défaut suivant (que pour él. de fixation symétriques)

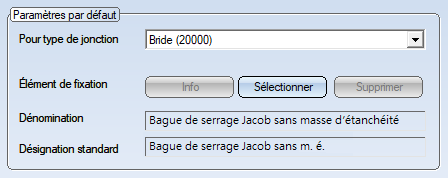

Si vous choisissez cette option, l'insertion automatique des éléments de fixation via le préréglage sera activée. Vous pouvez ensuite saisir des données dans les champs de saisie de l'encart des Paramètres par défaut de l'onglet :
Pour chaque type de jonction que vous sélectionnez dans la liste de choix Pour type de jonction, vous pouvez spécifier ici un élément de fixation. En d'autres termes plus précis : vous indiquez ici la désignation standard d'une fixation comme critère de recherche.
Cliquez sur Sélectionner pour choisir, via la recherche d'éléments HELiOS, un élément dont la désignation standard doit être spécifiée comme critère de recherche pour la fixation.
Cliquez sur Info pour afficher, via la recherche d'éléments HELiOS, le(s) élément(s) répondant aux critères spécifiés. Cette option n'est disponible que si le champ Désignation standard a été rempli.
Cliquez sur Supprimer pour supprimer la désignation standard spécifiée.
