Paramètres : Nomenclatures

Tuyauteries+Process > Paramètres > Paramètres de Tuyauteries+Process > Nomenclatures

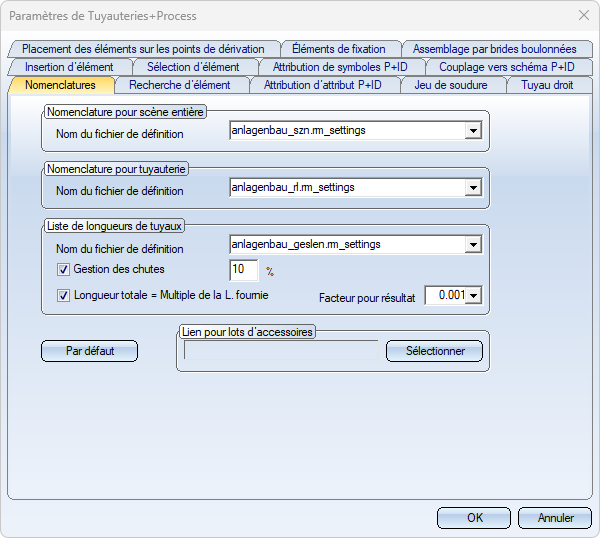

Dans cet onglet, vous pouvez effectuer divers réglages pour la génération de la nomenclature.

Par exemple, vous définissez ici quel fichier de configuration doit être pris en compte lors de la génération de la nomenclature avec les fonctions Tuyauteries+Process > Évaluation.

Dans le cadre de la livraison de HiCAD, des fichiers de configuration avec des paramètres pour les différentes nomenclatures sont disponibles. Le réglage par défaut prédéfini par ISD :

• Scène entière : ANLAGENBAU_SZN.RMS_settings
• Tuyauterie active : ANLAGENBAU_RL.RMS_settings
• Liste des longueurs totales : ANLAGENBAU_GESLEN.RMS_settings

Le Report Manager vous permet également de modifier ces fichiers de paramètres ou de créer de nouvelles configurations. Une description détaillée du Report Manager est disponible dans l'Aide en ligne correspondante.

• Gestion des chutes
  Pour la liste des longueurs de tuyaux, vous pouvez également spécifier les chutes. Cochez la case correspondante et saisissez la marge en %.
• Longueur totale = Multiple de la L. fournie
  Si la longueur totale doit être un multiple de la longueur fournie, cochez la case et entrez le facteur pour le résultat.

Le champ sous Lien pour lots d'accessoires n'est actif que si la base de données HELiOS est sélectionnée comme source de données des éléments dans l'onglet Sélection d'élément. Si le catalogue HiCAD est utilisé comme source de données des éléments, l'attribution des accessoires aux éléments des Tuyauterie+Process se fait via le Gestionnaire d'accessoires dans les Outils de données d'élément.



Nota bene :

Puisque, indépendamment de la source de données de l'élément, les données des éléments de Tuyauterie+Process et des accessoires sont situées en tant qu'attributs sur les éléments dans la planification d'implantation, la définition du contenu de la nomenclature (rms_settings et fichiers HDB pour la définition de la nomenclature) se réfère exclusivement aux attributs HiCAD. Ce n'est que lors de la génération de la liste des longueurs totales pour les tuyaux droits que les références à la source de données de l'élément sont évaluées. Cela signifie qu'il existe des fichiers de définition de nomenclature spécifiques en fonction de la source de données de l'élément et que la source de données de l'élément correspondant doit également être disponible.

Les fichiers HDB suivants contrôlent les attributs qui sont transférés au Report Manager :

• rm_anl_exportszn.HDB (pour les scènes) et
• rm_anl_exportpart.HDB (pour les éléments)

Ces fichiers contiennent uniquement les attributs des éléments HiCAD. Si vous avez besoin d'attributs supplémentaires du système HELiOS PDM, les fichiers préparés

• rm_anl_exportszn_db.HDB et
• rm_anl_exportpart_db.HDB

servent de modèles. Ces fichiers se trouvent dans le répertoire HiCAD sys. Dans le cas le plus simple, il suffit de les renommer en fonction de vos besoins :

• rm_anl_exportszn_db.HDB rm_anl_exportszn.HDB
• rm_anl_exportpart_db.HDB rm_anl_exportpart.HDB

Attribut de la longueur totale Avant HiCAD 2023, lors de la création de la liste des longueurs totales avec la fonction Liste des longueurs totales des tuyaux droits , la longueur totale était attribuée à l'attribut Quantité1 (§11). Cet attribut ne prenait pas en compte les unités de longueur. À partir de HiCAD 2023, lors de la création de la liste des longueurs totales avec un fichier de configuration rm_settings de l'ISD Report Manager, la longueur totale sera attribuée à l'attribut Longueur totale (§22). Ainsi, la longueur totale est également disponible dans le Report Manager en tant que longueur avec une unité appropriée...
