Insérer un assemblage par brides boulonnées pour tout l'élément

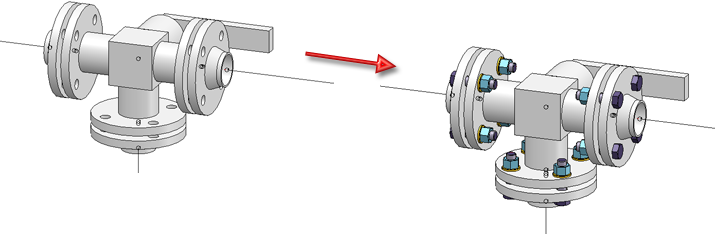

Utilisez cette fonction pour insérer des assemblages par brides boulonnées sur tous les points de jonction de bride des éléments avec une contre-bride.
Sélectionnez l'élément de votre choix à l'aide du curseur.
Tout d'abord, la fenêtre des paramètres généraux pour les assemblages boulonnés s'affiche (si elle n'a pas été désactivée à l'aide de la case Ne plus afficher la fenêtre). Ici, ce sont surtout les options Degré de détail et Géométrie qui sont intéressantes. Dans la zone Longueur de serrage, vous devez toujours choisir l'option Calculer. Le mode d'insertion spécifié n'est pas pertinent ici.
Spécifiez les paramètres de votre choix et confirmez en cliquant sur OK. Le comportement ultérieur de la fonction dépend de l'existence ou non d'un assemblage par brides boulonnées correspondant dans un fichier KRA référencé.
Si les assemblages par brides boulonnées requis ont déjà été enregistrés en tant que fichiers KRA référencés et qu'il n'existe qu'un seul assemblage par brides boulonnées pour chaque point d'insertion, aucune autre entrée ne sera nécessaire et tous les assemblages par brides boulonnées seront insérés automatiquement.
Dans le cas contraire, les données d'entrée requises seront demandées pour le point d'insertion en question, comme décrit à la page Insérer un assemblage par brides boulonnées, individuellement.
