Informations sur l'élément et sur la tuyauterie

Tuyauteries+Process > Évaluation

Informations sur l'élément

Tuyauteries+Process > Évaluation > InfoÉl.

S'il existe un code de données pour l'élément actif dans la base de données, les informations relatives à cet élément sont affichées, par exemple le numéro et le nom de l'élément, l'Id. du symbole ainsi que le nom de la tuyauterie à laquelle l'élément appartient.

Attributs

Dans la partie inférieure de la fenêtre sont affichées toutes les données de l'élément qui se trouvent dans les attributs HiCAD de l'élément concerné, c'est-à-dire les copies des données de fiche de l'élément. La source des données de l'élément n'est ici pas interrogée. Les attributs qui sont définis comme attributs standard dans la composition des attributs pour le type d'élément actuel sont listés. Il s'agit des fichiers *.CatSearch.txt situés dans le sous-répertoire PlantParts\CatSearch de HiCAD.

Accessoire / Lot d'accessoires

Si des éléments accessoires sont attribués à l'élément, la fenêtre de dialogue contient un bouton Accessoire. En cliquant sur ce bouton, la liste des éléments accessoires s'affiche.

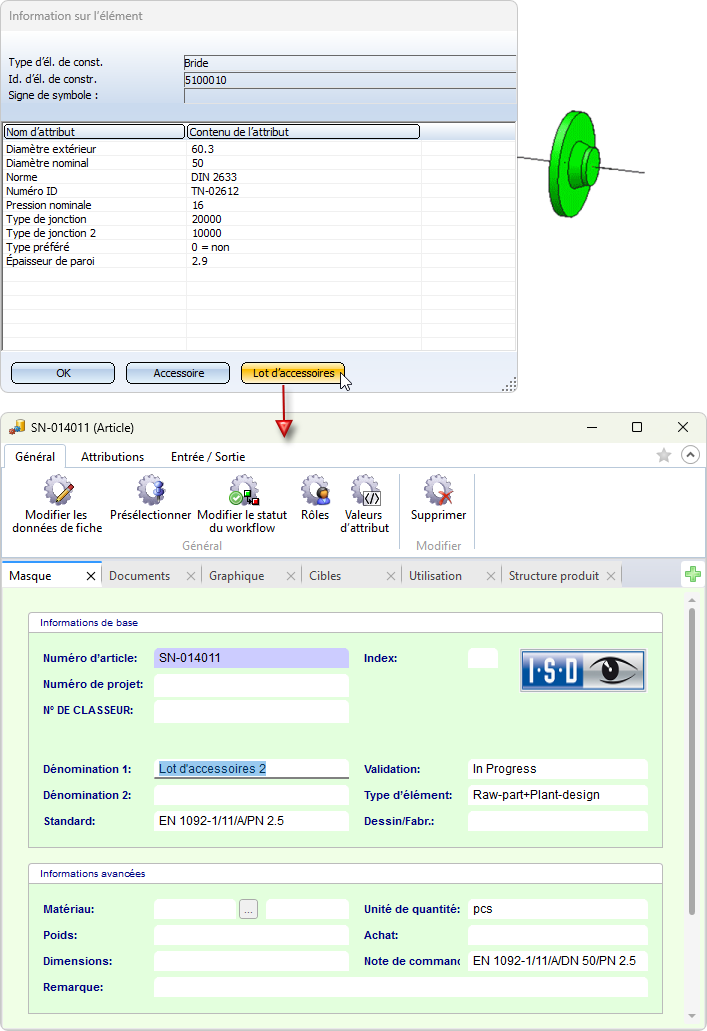

Si la base de données HELiOS est utilisée comme source de données d'éléments et que les éléments accessoires sont attribués via un lot d'accessoires, le bouton Lot d'accessoires est également disponible. Il permet d'afficher la fiche d'article du lot d'accessoires. À partir de cette fenêtre de dialogue HELiOS, il est possible d'afficher ou de modifier, entre autres, la structure produit et les fiches d'articles des éléments accessoires.

Veuillez noter que les modifications apportées à la structure produit ou aux fiches d'articles du lot d'accessoires et des éléments accessoires ne se répercutent sur les éléments insérés sur la scène que lorsque la fonction Actualiser les valeurs d'attribut est exécutée.

Longueur d'insertion

Ce champ n'est affiché que pour le type d'élément Tuyau droit.

Après un clic sur OK, vous pouvez sélectionner un autre élément avec le curseur, affichant ainsi les données de cet élément. Si, au lieu de sélectionner un élément, vous appuyez sur le bouton droit de la souris, le masque de sélection d'élément apparaît. Avec le bouton du milieu de la souris, vous mettez fin à la fonction.

Informations sur la tuyauterie

Tuyauteries+Process > Évaluation > InfoTuy.

Pour un élément de tuyauterie, vous pouvez utiliser cette fonction pour afficher les informations suivantes :

Les attributs associés à la classe de tuyau sont également indiqués. Le tableau au-dessous répertorie les attributs associés éventuellement à la classe de tuyau.

Fiche d'article HELiOS

Tuyauteries+Process > Évaluation > Fiche d'art.

À l'aide de la fonction Fiche d'article d'élément HELiOS, Afficher/Modifier/Utilisation, vous pouvez afficher les attributs d'article d'un élément.
