Modifier la structure d'une variante de base

Pour modifier la structure d'une variante de base :

Chargez la variante de base dont vous souhaitez modifier la structure. Utilisez pour cela le bouton Ouvrir.
Cliquez sur Modifier struct.

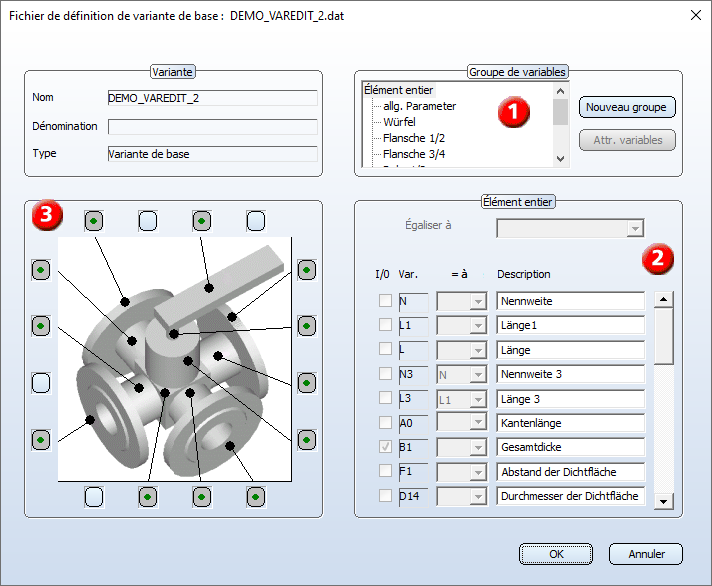

Une fenêtre de dialogue s'ouvre alors avec les moyens nécessaires pour la modifier.

Fenêtre du groupe de variables

La fenêtre de dialogue montre la structure arborescente des groupes de variables dans laquelle l'élément est organisé. Initialement, l'Élément entier est automatiquement activé, c'est-à-dire que toutes les variables appartenant à la pièce sont listées dans la fenêtre du tableau . Vous pouvez activer un groupe de variables en cliquant sur le nom approprié. Les variables correspondantes de ce groupe sont alors affichées dans la fenêtre du tableau. Simultanément, l'éditeur libère le bouton Attr. variables, vous permettant ainsi d'accepter ou de modifier les attributions existantes. Après avoir activé ce bouton, une fenêtre de dialogue montrant les attributions de variables existantes pour le groupe actif apparaît maintenant sur votre écran.

La liste de droite contient les variables précédemment attribuées au groupe de variables sélectionné. La liste de gauche contient toutes les variables appartenant à la pièce.

Les options vous permettant de modifier l'attribution des variables aux groupes de variables, ou de déplacer, renommer, supprimer ou créer de nouveaux groupes de variables sont décrites dans la rubrique Convertir une variante en une variante de base.

Fenêtre du tableau

La désignation du groupe de variables actif figure sur la ligne supérieure de l'encart de la fenêtre. Le champ de combinaison Égaliser à indique à quel groupe de variables le groupe activé peut être mis en équivalence.

Le tableau des variables contient une ligne pour chaque variable du groupe actif. Il est composé de quatre colonnes contenant :

I/O	Option de désactivation de la variable Case à cocher pour les variables par laquelle les composants appartenant à un groupe de variables peuvent être facultativement désactivés.
Var.	Nom des variables.
= à	Option d'équivalence de la variable Champ de combinaison permettant de sélectionner les variables auxquelles les variables appartenant à la ligne, peuvent être éventuellement en équivalence.
Description	Description des variables.

Fenêtre d'aperçu

Cet encart de la fenêtre affiche l'image de la variante chargée. Cela n'est possible que si une image de la variante existe sous la forme d'un fichier EMF (Windows Enhanced Metafile) dans le dossier spécifié dans les Paramètres par le Répertoire destiné à indiquer les fichiers EMF des variantes de base. Le fichier EMF doit avoir le même nom que la variante de base avec l'extension .EMF.

L'attribution des boutons vers les composants et des groupes de variables correspondants est indiquée par une ligne de renvoi.

Un bouton peut être représenté de trois manières différentes :

	Le bouton n'est pas attribué à un groupe de variables.
	Le bouton est attribué à un groupe de variables actuellement inactif.
	Le bouton est attribué à un groupe de variables actif.
