Fenêtre du tableau

Dans cet encart de la fenêtre, vous pouvez attribuer un texte de description aux variables d'un groupe. Vous pouvez, par ailleurs, également définir des options de désactivation ou d'équivalence.

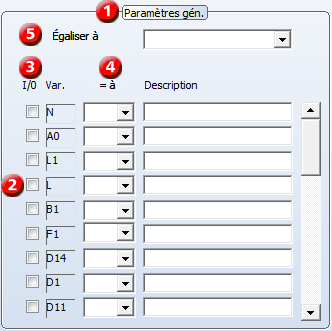

(1)	Nom du groupe de variables actif
(2)	Tableau des noms de variables
(3)	Option de désactivation de la variable
(4)	Option d'équivalence de la variable
(5)	Option d'équivalence du groupe des variables

Tableau des variables

Le tableau des variables, contenant une ligne pour chacune des variables du groupe actif, se compose de quatre colonnes au contenu suivant :

I/O	Option de désactivation de la variable Case à cocher pour les variables par laquelle les composants appartenant à un groupe de variables peuvent être facultativement désactivés.
Var.	Nom des variables.
= à	Option d'équivalence de la variable Champ de combinaison permettant de sélectionner les variables auxquelles les variables appartenant à la ligne, peuvent être éventuellement en équivalence.
Description	Description des variables.

Saisissez la description de votre choix pour chacune des variables.
Créez une ou plusieurs lignes de repère dans la fenêtre d'aperçu pour le ou les groupes de variables actifs.
Définissez si nécessaire encore des options de désactivation et d'équivalence pour chacune des variables.
Définissez si nécessaire l'option d'équivalence pour le groupe des variables.

Option de désactivation et d'équivalence de la variable

Option de désactivation

Une variante de base vous offre la possibilité de "désactiver" certains composants. Cela signifie qu'une variante, dérivée de la variante de base, peut différer de la variante de base si vous utilisez cette option. La désactivation est opérante lorsque vous donnez à une certaine variable la valeur 0.

Si vous souhaitez doter les variables du groupe de variables actives d'une option de désactivation, activez la case de la colonne 1 de la ligne de tableau spécifique, par ex.

Option d'équivalence

Une variante de base vous offre la possibilité d'égaliser toutes les valeurs appartenant à des variables spécifiques avec les valeurs d'autres variables spécifiques. Cela signifie qu'une variante, dérivée de la variante de base, peut différer de la variante de base si vous spécifiez que des variables spécifiques doivent automatiquement prendre la valeur d'autres variables spécifiques.

Dans l'exemple suivant, l'option d'égalisation intégrée à la variante de base permet à la variable D19 de reprendre toutes les valeurs de D11 et à S19 toutes les valeurs de S1 :

Comme la source d'une équivalence ne peut pas être également la cible, les champs de combinaison de la colonne 3 sont donc condamnés pour les variables D11 et S1 :

Option d'équivalence pour le groupe de variable

Une variante de base vous offre la possibilité de mettre en équivalence toutes les valeurs des variables appartenant à un groupe de variables avec les valeurs des variables appartenant à un autre groupe de variables. Cela signifie qu'une variante dérivée d'une variante de base peut différer de la variante de base, car les groupes de variables sélectionnés reprennent automatiquement les valeurs appartenant à un autre groupe de variables.

L'option d'équivalence intégrée dans la variante de base permet au groupe Bride 3/4 de reprendre toutes les valeurs du groupe Bride 1/2.

Les deux groupes doivent avoir le même nombre de variables. Les variables sont attribuées dans l'ordre. En supposant que la Bride 3/4 est composée des variables A12, A7, A3, A5 et que la Bride 1/2 est composée des variables B5, B31, B32, B11, les attributions sont effectuées par l'option d'équivalence :

A12 B5, A7 B31, A3 B32, A5 B11.

Comme la source d'une équivalence ne peut pas être également la cible, le champ de combinaison est donc condamné pour le groupe de variables Bride 1/2.
