Escalier droit - Variantes de pente
En quittant l'onglet Escalier droit par OK, HiCAD vous invite, en fonction de la limite de la trémie d'escalier cochée, à identifier l'entrée et/ou la sortie. HiCAD détermine automatiquement toutes les variantes de pente possibles pour votre escalier et vous les propose à la sélection. Le nombre de variantes affichées dépend des réglages des escaliers.
Vous sélectionnez une des variantes en cliquant sur le bouton Nombre de contremarches : ...
Pour chacune des variantes calculées, des informations correspondantes apparaissent et valent comme directive pour une bonne praticabilité de l'escalier.
- Marche
(a)
Largeur de la marche moins l'astragale - Pente
Hauteur d'une marche à l'autre - 2 s
+ a
Pente (s) et marche (a) correspondent proportionnellement à la taille d'un pas pour l'homme. Pour qu'un escalier soit praticable, cette valeur doit être environ 630. - Angle de pente
Pour qu'un escalier soit praticable, cette valeur doit être comprise entre 30° et 45°. - Taux de la montée
Le rapport entre la pente et la marche s : a doit être entre 1:1,73 et 1:1. - Distance à la première marche
Vous pouvez modifier cette valeur ultérieurement. Cette valeur est prédéfinie de sorte que la distante de l'entrée correspond à la distance de la sortie. Indiquez si besoin une nouvelle valeur. Cliquez sur Prévisualisation. HiCAD vérifie les valeurs indiquées et affiche un message d'erreur en cas de problème.

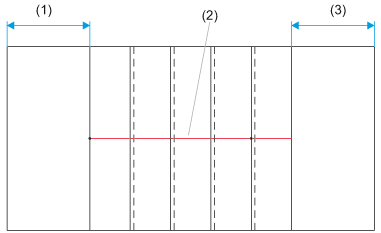

Contour de l'escalier avec les marches (Vue de dessus),
(1) Distance entrée, (2) Ligne de foulée, (3) Distance sortie
- Données d'escalier
Vous êtes redirigé vers la saisie des réglages de l'escalier et pouvez procéder si besoin à leur modification. - Prévisualisation
Un aperçu de l'escalier vous apparaît. - Insérer
L'escalier sera inséré en tenant compte des données indiquées par vos soins.
