Enveloppes de bâtiment - Quoi de nouveau ?
Service Pack 2 2023 (V. 2802)
Transfert amélioré des attributs LogiKal
L'attribut d'élément HiCAD Nom de la position LogiKal ($LPN) était déjà automatiquement défini dans les versions précédentes de HiCAD pour les verres et les profilés importés de LogiKal.
À partir du Service Pack 2 de HiCAD 2023, ce mapping d'attribut est disponible séparément pour les verres et les profilés.
Comme cet attribut $LPN est composé de plusieurs attributs LogiKal différents pour les verres et les profilés, le nom de la position peut désormais être transféré à d'autres attributs HiCAD si besoin.

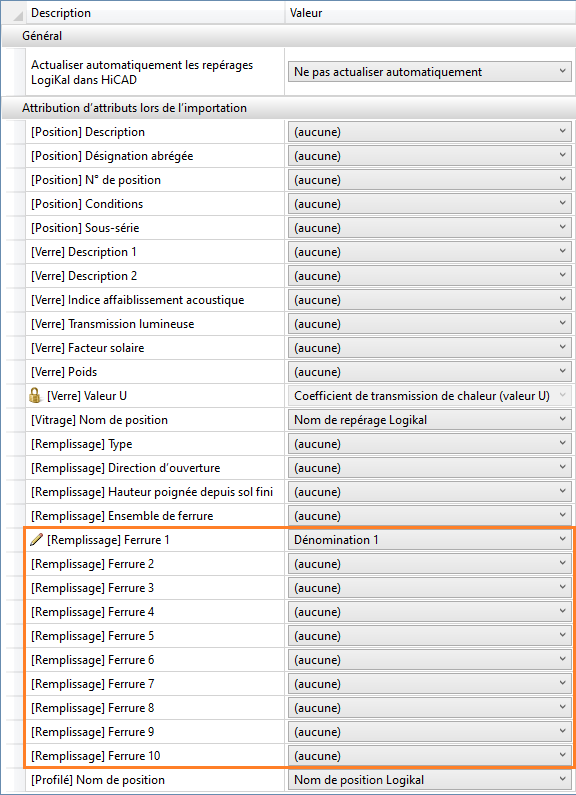

De plus, le mapping des attributs entre HiCAD et LogiKal a été étendu à quelques attributs numériques et textuels :
Les 5 nouveaux attributs numériques transférables sont [Verre] Indice affaiblissement acoustique, [Verre] Transmission lumineuse, [Verre] Facteur solaire et [Verre] Poids pour les verres, ainsi que la [Remplissage] Hauteur poignée depuis sol fini pour les remplissages de profilé.

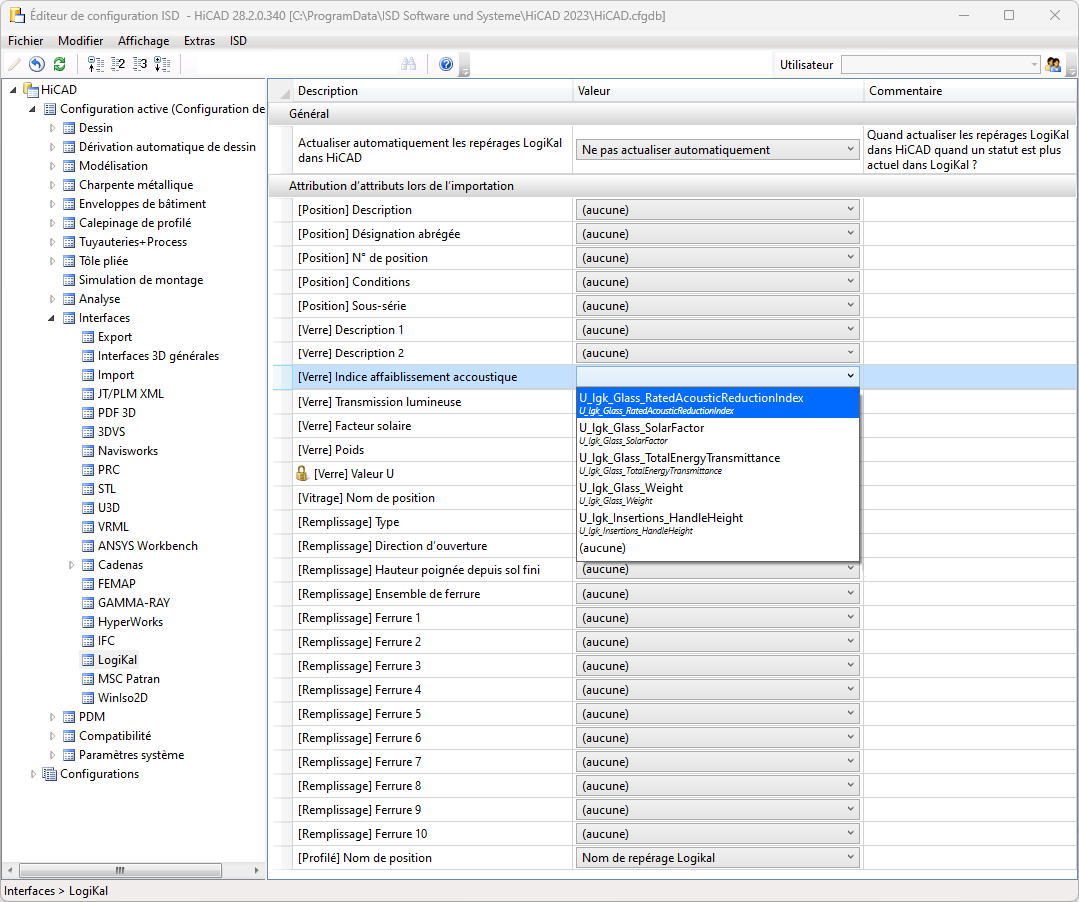

Ces attributs LogiKal peuvent être mappés à des attributs HiCAD correspondants et définis par l'utilisateur via l'Éditeur de Configuration ISD.

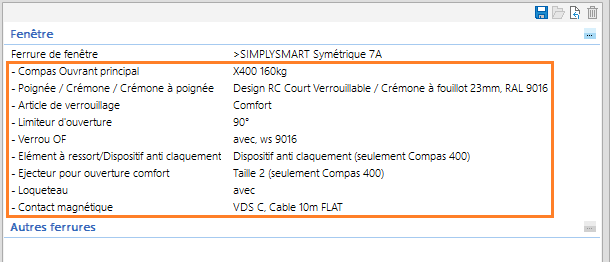

Les nouveaux attributs textuels transmissibles pour les ferrures sont composés également de plusieurs attributs LogiKal : si des ferrures sont présentes, dix attributs au total contiennent chacun un texte de description des ferrures d'un remplissage.
Importation de toutes les positions d'une affaire LogiKal
Avec SP2, une autre fonction d'importation est disponible :
Façades + Éléments de remplissage, Tous
Cette fonction permet d'importer dans HiCAD toutes les positions d'un projet LogiKal en une seule étape.

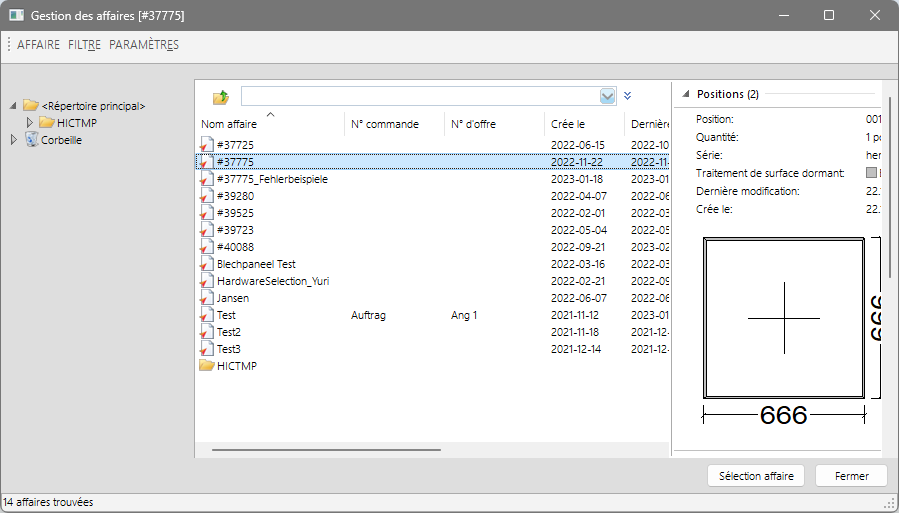

Après l'exécution de la fonction, la gestion des affaires LogiKal s'affiche comme pour l'importation individuelle :
Sélectionnez l'affaire de votre choix et cliquez sur Sélection affaire.

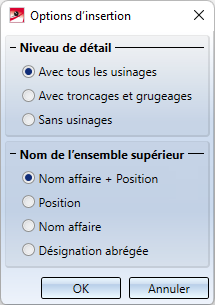

Après la sélection de l'affaire, la fenêtre Options d'insertion s'affiche.
Sélectionnez les options de votre choix, puis OK.
Les données LogiKal de toutes les positions de l'affaire sont maintenant préparées en interne. Cela peut, selon la taille du projet et le nombre de positions, prendre un moment.
L'importation démarre. Une barre de progression s'affiche pendant l'importation.
Les positions importées sont automatiquement placées au niveau de l'origine de la scène HiCAD.
L'importation peut être interrompue en appuyant sur la touche ESC. L'importation de position actuellement en cours est tout de même terminée avant que la fenêtre ne s'affiche :
En cliquant sur Oui, l'importation est interrompue.
Si des erreurs sont survenues lors de l'importation ou si une position ne peut pas être importée, un protocole d'erreurs s'affiche.
Major Release 2023 (V. 2800)
Disparition de la fenêtre de connexion LogiKal

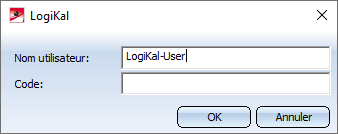

Jusqu'à présent, la fenêtre de connexion, représentée ci-dessous, s'affichait lors de la première utilisation d'une fonction LogiKal :
Cette fenêtre n'est plus nécessaire et sera donc supprimée à partir de HiCAD 2023.
Configuration du Numéro ID des positions LogiKal
Jusqu'à présent, lors de l'importation de positions LogiKal dans HiCAD, le paramètre fixe Nom affaire + Position était toujours utilisé comme nom de l'ensemble supérieur, les deux étant séparés par une virgule et précédés du caractère # (p. ex. Verre avec arrondi, #001).

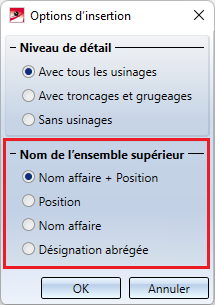

À partir de HiCAD 2023, il est désormais possible d'utiliser uniquement la position, le nom de l'affaire ou la description courte comme nom de l'ensemble. Pour cela, la fenêtre de dialogue Options d'insertion a été complétée en conséquence.
|
|
Interface LogiKal - Transfert d'attributs de texte vers HiCAD
Lors de l'importation de positions LogiKal, certains attributs de texte LogiKal peuvent être attribués de manière ciblée à certains attributs HiCAD. Cette attribution se fait dans l'Éditeur de Configuration sous Interfaces > LogiKal.
Cela est possible pour les attributs LogiKal suivants :
| Attribut | Type d'attribut | Exemple / Explication |
|---|---|---|
| Description | Attribut de position | Par exemple un élément de fenêtre. |
|
Description abrégée |
Attribut de position |
est défini par l'utilisateur. |
|
N° de position |
Attribut de position |
Par exemple 001. |
|
Conditions |
Attribut de position |
Par exemple RC3. |
|
Sous-série |
Attribut de position |
Par exemple BL. |
|
Description1 |
Attribut de vitrage |
Défini par l'utilisateur pour les vitrages de projet. |
|
Description2 |
Attribut de vitrage |
Défini par l'utilisateur pour les vitrages de projet. |
|
Valeur U |
Attribut de vitrage |
La valeur U est reportée sur l'attribut HiCAD §26 Coefficient de transmission thermique (valeur U). Ce paramètre est fixe et donc verrouillé. |
|
Type |
Attribut de remplissage |
Par exemple champ fixe. |
|
Direction d'ouverture |
Attribut de remplissage |
Par exemple L ou R. |
|
Ensemble de ferrures |
Attribut de remplissage |
WIC 40001 FALZGETRIEBE 160 KG FERRURE COUVERTE. |
Pour attribuer un des attributs listés à un attribut HiCAD, il suffit de sélectionner l'attribut HiCAD souhaité dans la boîte de sélection de la ligne correspondante, par exemple :
En plus des attributs mentionnés ci-dessus, les attributs HiCAD suivants sont automatiquement attribués :
- Le Nom de la position LogiKal est automatiquement attribué à l'attribut HiCAD $LPN.
-
Pour l'ensemble supérieur de la position LogiKal, l'attribut HiCAD Numéro ID $BB est déterminé lors de l'importation de positions LogiKal par les Paramètres dans les options d'insertion (nom du sous-ensemble supérieur).
Si l'un des attributs de la position LogiKal mentionnés dans le tableau ci-dessus est attribué à l'attribut HiCAD $BB, cette attribution a la priorité sur les Paramètres du nom dans les options d'insertion.
Si d'autres attributs LogiKal doivent être transférés, l'utilisation d'attributs système personnalisés peut le cas échéant également être utile. Vous trouverez plus d'informations à ce sujet dans l'aide de l'Éditeur de catalogue, à la rubrique Informations générales > Attributs et couleurs du système.
|
À noter :
|
