Interface LogiKal - Transfert d'attributs textuels et numériques vers HiCAD

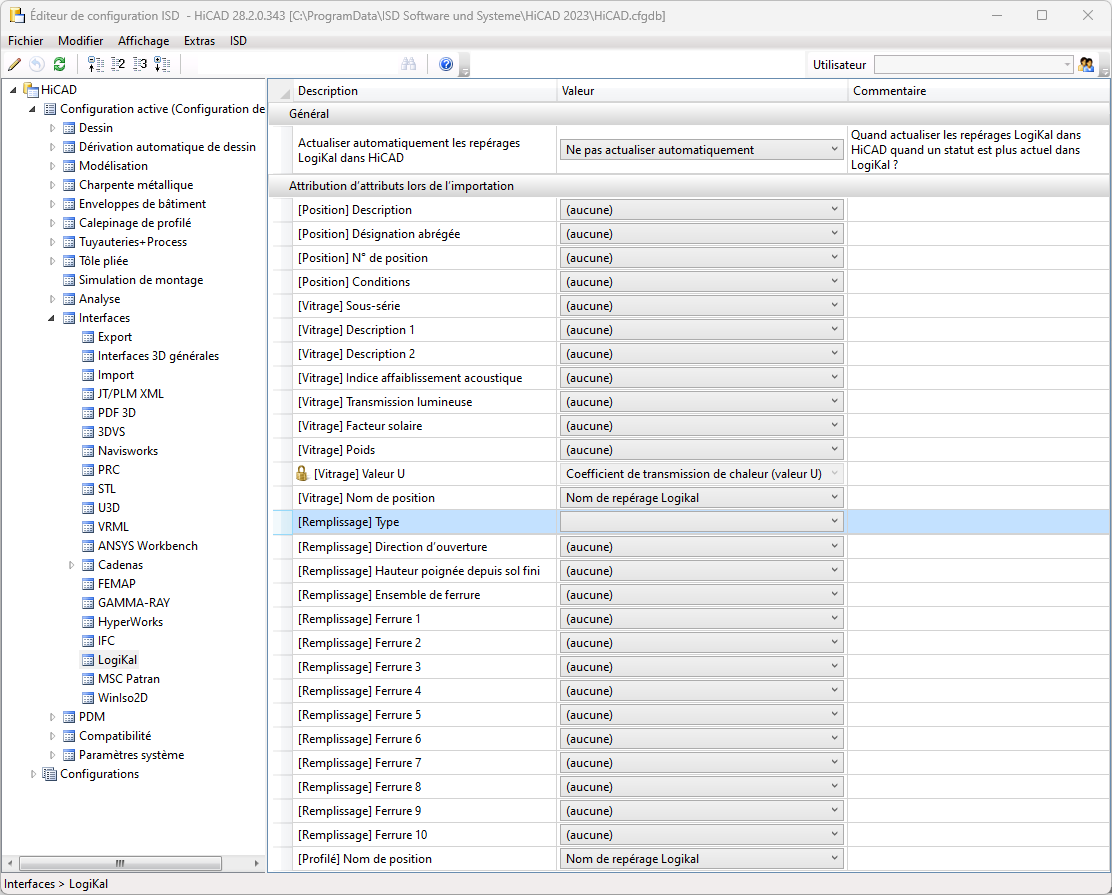

Lors de l'importation de positions LogiKal, certains attributs textuels et numériques LogiKal peuvent être attribués de manière ciblée à certains attributs HiCAD. Cette attribution se fait également sous Interfaces > LogiKal.
Cela est possible pour les attributs LogiKal suivants :
| Attribut | Type d'attribut | Exemple / explication |
|---|---|---|
| [Position] Description | Attribut de position | Par exemple un élément de fenêtre |
|
[Position] Description abrégée |
Attribut de position |
est défini par l'utilisateur |
|
[Position] N° de position |
Attribut de position |
Par exemple 001 |
|
[Position] Conditions |
Attribut de position |
Par exemple RC3 |
|
[Position] Sous-série |
Attribut de position |
Par exemple BL |
|
[Vitrage] Description 1 |
Attribut de vitrage |
défini par l'utilisateur pour les vitrages de projet |
|
[Vitrage] Description 2 |
Attribut de vitrage |
défini par l'utilisateur pour les vitrages de projet |
|
[Vitrage] Indice affaiblissement acoustique |
Attribut de vitrage |
Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD. |
|
[Vitrage] Transmission lumineuse |
Attribut de vitrage | Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD. |
|
[Vitrage] Facteur solaire |
Attribut de vitrage | Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD. |
|
[Vitrage] Poids |
Attribut de vitrage | Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD. |
|
[Vitrage] Valeur U |
Attribut de vitrage |
La valeur U est reportée sur l'attribut HiCAD §26 Coefficient de transmission thermique (valeur U). Ce paramètre est fixe et donc verrouillé. |
|
[Vitrage] Nom de position |
Attribut de vitrage |
Par défaut, le Nom de position LogiKal du verre est ici attribué à l'attribut HiCAD $LPN . Cet attribut est composé de plusieurs attributs LogiKal différents pour les verres et les profilés. S'il est transféré sur un attribut HiCAD autre que $LPN, ce dernier reste indéfini. |
|
[Remplissage] Type |
Attribut de remplissage |
Par exemple champ fixe |
|
[Remplissage] Direction d'ouverture |
Attribut de remplissage |
Par exemple L ou R |
|
[Remplissage] Hauteur poignée depuis sol fini |
Attribut de remplissage |
Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD. |
|
[Remplissage] Ensemble de ferrures |
Attribut de remplissage |
WIC 40001 FALZGETRIEBE 160 KG FERRURE COUVERTE |
|
[Remplissage] Ferrure 1 |
Attribut de remplissage |

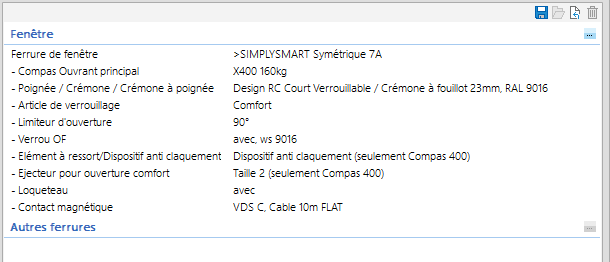

Si des ferrures sont présentes, ces dix attributs contiennent un texte de description composé des ferrures d'un remplissage. Par défaut, l'attribut HiCAD Dénomination 1 est attribué à [Remplissage] Ferrure 1.  Exemple pour les ferrures dans LogiKal
Dans cet exemple, le texte de description composé de la première ferrure ("Compas aile de couloir X400 160kg") serait transféré sur l'attribut HiCAD Dénomination 1. Pour les autres ferrures, il faudrait encore procéder à des mappings. En principe, il est recommandé de créer des attributs textuels personnalisés pour ce cas. |
|
[Remplissage] Ferrure 2 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 3 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 4 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 5 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 6 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 7 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 8 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 9 |
Attribut de remplissage | |
|
[Remplissage] Ferrure 10 |
Attribut de remplissage | |
|
[Profilé] Nom de position |
Attribut de profilé |
Par défaut, le Nom de position LogiKal du profilé est ici attribue à l'attribut HiCAD $LPN. Cet attribut est composé de plusieurs attributs LogiKal différents pour les verres et les profilés. S'il est transféré sur un attribut HiCAD autre que $LPN, ce dernier reste indéfini. |

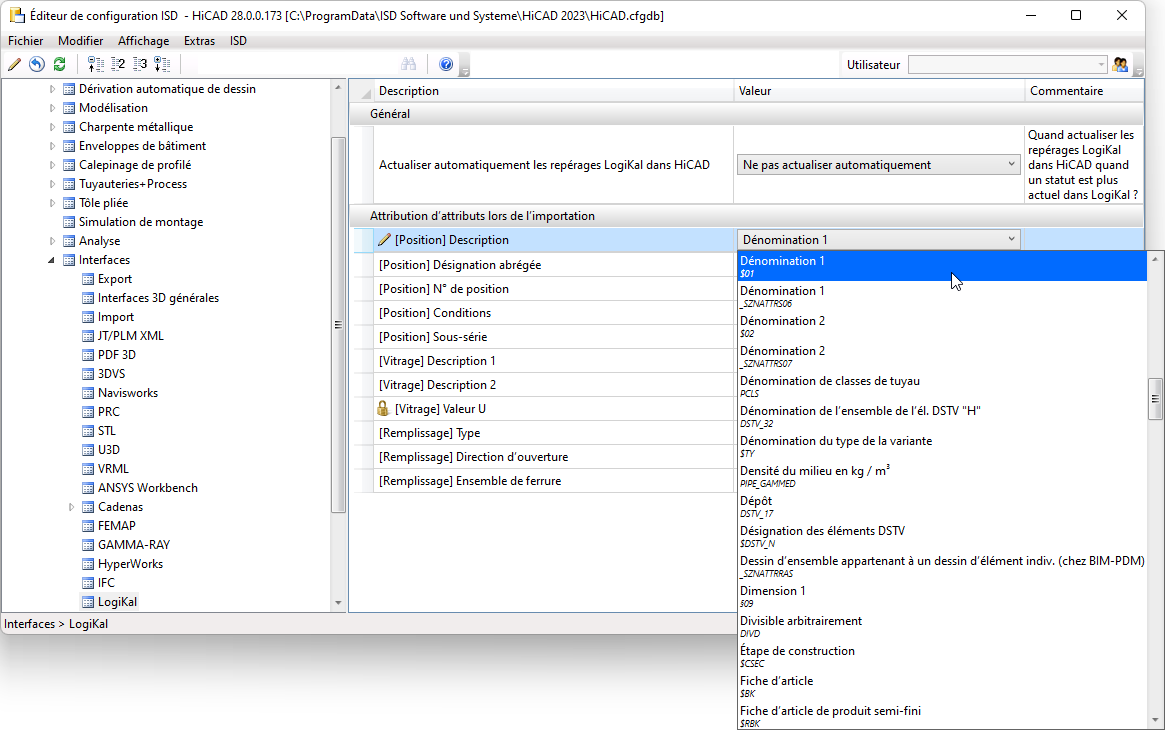

Pour attribuer un des attributs listés à un attribut HiCAD, il suffit de sélectionner l'attribut HiCAD souhaité dans la boîte de sélection de la ligne correspondante, par exemple :
Pour le transfert d'attributs numériques tels que [Verre] Indice affaiblissement acoustique, [Verre] Transmission lumineuse, [Verre] Facteur solaire, [Verre] Poids ou [Remplissage] Hauteur poignée depuis sol fini, vous devez éventuellement créer des attributs HiCAD personnalisés.
Cela se fait à l'aide de l'Éditeur de catalogue (CATEDITOR.EXE). Les attributs personnalisés par l'utilisateur y sont reconnus par le fait que leur nom commence par "U_". Les attributs du type de données numériques Double, qui est attendu à cet endroit, doivent se voir attribuer la valeur "2" comme DATAYTYPE.
Pour l'ensemble supérieur de la position LogiKal, l'attribut HiCAD Numéro ID $BB est déterminé lors de l'importation de positions LogiKal par les Paramètres dans les options d'insertion (nom du sous-ensemble supérieur).
Si l'un des attributs de la position LogiKal mentionnés dans le tableau ci-dessus est attribué à l'attribut HiCAD $BB, cette attribution a la priorité sur les Paramètres du nom dans les options d'insertion.
Si d'autres attributs LogiKal doivent être transférés, l'utilisation d'attributs système personnalisés peut le cas échéant également être utile. Vous trouverez plus d'informations à ce sujet dans l'aide de l'Éditeur de catalogue, à la rubrique Informations générales > Attributs et couleurs du système.
|
|
