Projection développée 3D
Le menu déroulant Projection développée (rubrique Développement de tôle) vous propose plusieurs fonctions pour développer les éléments de tôle ou les éléments 3D. Le résultat est alors une projection développée (ou pour faire plus court un développement) 2D ou 3D.
Il est possible de dériver plusieurs développements 3D à partir de différents paramétrages d'un seul et même élément de tôle. Les paramétrages seront sauvegardés dans le développement. Les fonctions permettant de régler les Paramètres de développement se trouvent sous Tôle pliée > Développement de tôle > Menu déroulant Actu.
|
Fonctions |
Description |
|
|---|---|---|
|
|
Cette fonction crée une projection développée 3D d'un élément en tôle. L'orientation de la tôle peut être déterminée automatiquement ou par la sélection d'une arête. Si vous sélectionnez développement automatique, le côté avec le Symbole de direction d'usinage sera développé. Si l'élément de tôle ne possède par de direction d'usinage, c'est le côté revêtu qui sera développé. Le côté supérieur est ensuite déterminé par le nombre de lignes d'identification des soudures et de lettrages. |
|
| Menu déroulant : Développer | ||
|
|
Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement.
L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Celle-ci sera donc développée sur l'axe neutre. Vous pouvez définir la position de l'axe neutre dans le Gestionnaire de Configuration sous Tôle pliée > Paramètre par défaut. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).
 Exemple

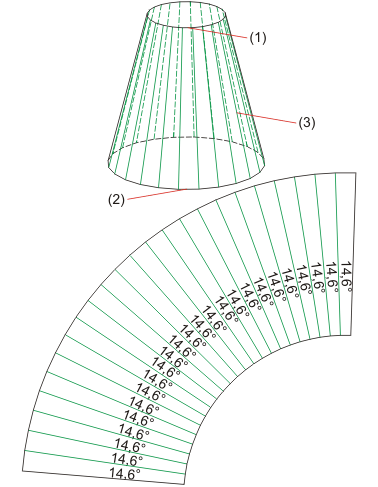

(1) Première arête
 Important :Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction. |
|
|
|
Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement. L'élément secondaire doit également être fixée sur l'élément principale sous l'angle de jonction.
L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).
Important :Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction. |
|
|
|
Utilisez cette fonction pour développer analytiquement la surface d'un élément 3D (par ex. un cône tronqué ou une surface de forme libre). Pour ce processus, soit une épaisseur de tôle (Offset) sera demandée pour la profondeur de coupe, soit l'épaisseur (par exemple pour les corps creux) sera reprise. Pour les surfaces arrondies, cela entraîne des modifications du contenu de la surface d'objet développé. |
|
À savoir :
Pour assurer une production sans erreur, par ex. lors d'une découpe au laser, les éléments de ligne ne doivent pas être plus petits que le rayon laser. Avant de créer la projection développée, vous pouvez spécifier, dans HiCAD, la longueur de ligne minimale dans le Gestionnaire de Configuration sous Tôle pliée > Développement de tôle > Longueur de ligne minimale du développement pertinente pour la FAO.
Aperçu des fonctions (Tôle 3D) • Généralités sur l'usinage de la tôle (Tôle 3D) • Paramètres du développement 3D (Tôle 3D)
