Modification des dessins validés

Modification

Utilisez cette fonction pour modifier ultérieurement les éléments verrouillés (identifiés dans l'ICN par ).

Sélectionnez pour cela l'élément à modifier et ouvrez la fonction Modification.

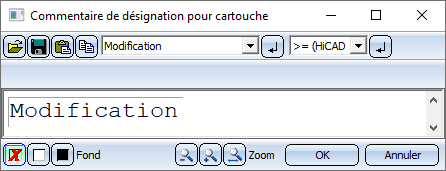

À l'activation de la fonction, saisissez tout d'abord dans le texte de votre choix pour le signalement dans le cartouche. Par défaut, il s'agit du mot "Modification".

En quittant l'éditeur de texte par OK, HiCAD permet la modification de tous les dessins de fabrication et de montage correspondants et affiche ensuite la modélisation 3D. Le verrou de l'élément sélectionné est pour cela débloqué. Procédez ensuite comme suit :

• Procédez à la modification souhaitée.
• Après la modification faite, effectuez le repérage automatique.
• Puis enregistrez la scène.
• Actualisez les dessins. Utilisez pour cela la fonction Créer/Actualiser les dessins automatiquement. Sélectionnez dans la liste les dessins non à jour et cliquet sur OK.
• Les dessins sélectionnés seront actualisés et un index de modification est défini ou incrémenté automatiquement (HEL_Index). Le cartouche des dessins correspondants retrouve le signalement "En cours" et le statut dans la base de données passe de "Validé" à "En cours".
• À l'aide de la fonction Validation, vous pouvez maintenant valider à nouveau les dessins modifiés.

Un petit exemple :

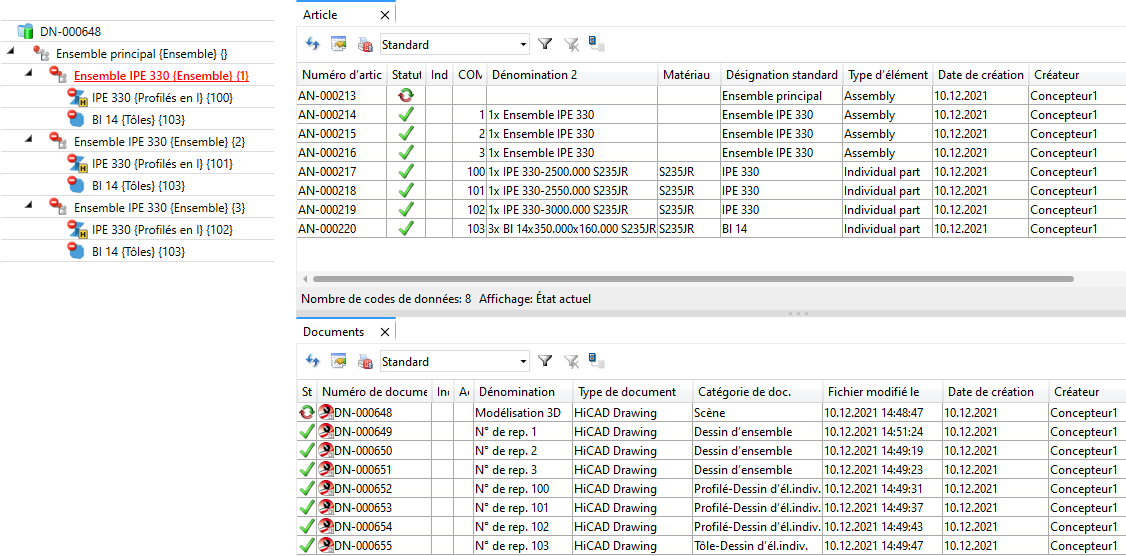

Admettons comme point de départ une scène avec trois ensembles. Tous les dessins sont validés.

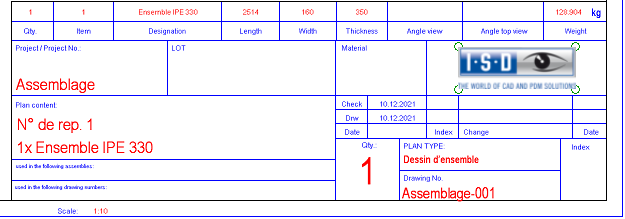

Cartouche du dessin de fabrication de l'Ensemble 1

On envisage maintenant de modifier les profilé 100 et 101. On utilise alors pour les deux profilés la fonction Modification. On procède à la modification des profilés et on enregistre la scène.

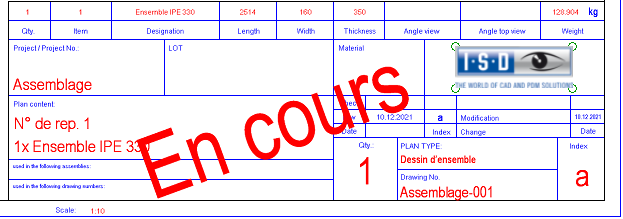

Le cartouche du dessin de fabrication de l'Ensemble 1 après modification

Ensemble(s) actif(s), éléments secondaires inclus

Comme pour la Modification , sauf qu'ici c'est l'ensemble actif avec tous ses éléments subordonnés qui sera utilisé.

Index de modification d'un dessin de fabrication

Cette fonction est utilisée en relation avec la fonction Dessin > Compléter le dessin, Sélection via HELiOS pour compléter après coup les dessins verrouillés. Cette fonction est notamment utile lorsque, par exemple, tous les profilés ou toutes les tôles sont déjà dans un dessin et que, par la suite, un nouveau profilé ou une nouvelle tôle est ajouté sur la scène. Plutôt que de créer un dessin expressément pour ces éléments, il est possible avec cette fonction de compléter les dessins existants.

Veuillez vous reporter à ce sujet à l'Exemple 1, Étape 8.
