Fenêtres d'ancrage

Les fenêtres d'ancrage (ou menus fixes) sont les fenêtres qui contiennent des commandes et des paramètres pour des outils ou des tâches spécifiques. Dans HiCAD, ces dernières sont "ancrées" dans la marge à droite de l'écran.

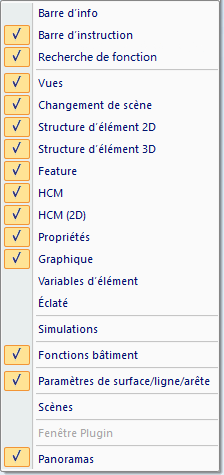

Les fenêtres d'ancrage peuvent être affichées ou masquées sous Paramètres > Fenêtres d'ancrage :

HiCAD contient les fenêtres d'ancrages suivantes :

Fenêtres d'ancrage de l'ICN	Contenu / Fonctions	Marge (par défaut)
Vues	Structure des vues de la scène actuelle	à gauche
Changement de scène	Scènes actuellement ouvertes	à gauche
Structure d'élément 2D/3D	Structure d'élément de la scène actuelle	à gauche
Feature	Historique de Feature de l'élément 3D actif	à gauche
HCM / HCM (2D)	Contraintes HCM de l'élément actif	à gauche
Propriétés	Attributs de l'élément actif	à gauche
Graphique	Visualisation graphique de l'élément actif	à gauche
Variables d'éléments	Affichage des variables de l'élément actif	à gauche
Autres fenêtres d'ancrage	Contenu / Fonctions	Marge (par défaut)
Éclaté	Affichage du protocole d'une représentation en éclaté	à droite
Simulations	Outil pour la simulation et le mouvement des éléments d'un ensemble	en bas
Fonctions bâtiment	Insertion des jonctions, des éléments de connexion, des escaliers et garde-corps et autres	à droite
Scènes	Ouverture plus rapide des scènes HiCAD (.SZA)	à droite
Panoramas	Attribution de panoramas pour simuler un environnement	à droite
divers Plugins	Intégration personnalisable d'extensions (plugins)	à droite
Barre d'info / Barre d'instruction	Textes d'instruction d'aide à l'utilisateur	en haut / en bas
Paramètres de surface/ligne/arête	Paramètres par défaut pour la représentation des lignes, des surfaces et des arêtes	en bas
Recherche de fonction	Recherche d'une fonction précise	à droite

Pour modifier ces fenêtres, autrement dit les déplacer, afficher ou masquer, les options suivantes s'offrent à vous :

Modifier la taille de la fenêtre

La taille de chacune des fenêtres individuelles peut être ajustée simplement en tirant le cadre de cette dernière en maintenant le bouton gauche de la souris (BGS) enfoncé.

Afficher/Masquer une fenêtre

Les fenêtres peuvent être affichées/masquées séparément. Pour cela, il vous faut utiliser la fonction Paramètres > Fenêtres d'ancrage.

Les fonctions du menu contextuel

D'autres fonctions sont également mises à votre disposition dans un menu contextuel pour modifier la fenêtre. Pour activer le menu contextuel, il vous faut faire un clic droit sur la barre de titre de la fenêtre souhaitée.

Flottante
Grâce à cette fonction, vous pouvez "désancrer" une fenêtre. La taille de la fenêtre sera réduite et pourra être librement déplacée.
Ancrage
Avec cette fonction, les fenêtres flottantes peuvent être ancrées de nouveau.
Automatiquement placée en arrière-plan
Cette fonction permet d'afficher/masquer dynamiquement les fenêtres. Lorsque vous appliquez la fonction à une fenêtre intégrée, la fenêtre disparaît alors, ne laissant que le nom de la fenêtre affiché comme onglet dans une barre verticale sur la droite de l'écran HiCAD. Si vous positionnez la flèche de la souris sur une entrée de la barre de sélection de droite, la fenêtre apparaîtra de nouveau. Déplacez le pointeur de la souris en dehors de la fenêtre pour que cette dernière disparaisse. Vous avez sinon également la possibilité d'utiliser le symbole placé en haut de la fenêtre en question ; auquel cas le symbole se transformera en .

Masquer
La fenêtre disparaîtra. Cela correspond à la désactivation de la fenêtre avec la fonction Paramètres > Fenêtres d'ancrage.

Déplacer une fenêtre

Vous pouvez déplacer librement avec la souris les fenêtres dites flottantes. Pour ce faire, placez le curseur sur la barre de titre de la fenêtre, cliquez et maintenez le bouton gauche de la souris enfoncé, puis tirez cette dernière à l'emplacement souhaité.

Si la fenêtre doit être alignée et ancrée à la marge de la fenêtre HiCAD, alors utilisez un symbole de flèche qui s'affiche automatiquement.

Si la fenêtre doit être collée à une autre fenêtre, déplacez la fenêtre à bouger vers la fenêtre à laquelle la première doit être raccrochée puis cliquez sur le symbole de flèche correspondant.

De plus, vous avez la possibilité de définir la fenêtre comme onglet. Pour cela, cliquez simplement sur l'icône . Si vous souhaitez annuler cette nouvelle attribution d'onglet, alors faites un clic gauche sur l'onglet correspondant et tirez en maintenant le bouton gauche de la souris enfoncé jusqu'à l'emplacement souhaité.

Zoomer les contenus

Les contenus des diverses fenêtres d'ancrage peuvent être agrandis ou réduits de façon dynamique. Cela est possible pour les fenêtres d'ancrage

Vues,
Structures d'élément 2D/3D,
Feature,
HCM (2D) et HCM (3D),
Variables d'élément et
Éclaté.

Zoomer le contenu d'une fenêtre

Pour agrandir/réduire individuellement le contenu d'une fenêtre d'ancrage, déplacez votre curseur de la souris dans la fenêtre et utilisez la molette en maintenant la touche CTRL appuyée.

Zoomer le contenu de toutes les fenêtres

Pour agrandir/réduire le contenu de toutes les fenêtres, utilisez la molette de la souris en maintenant les touches CTRL et MAJ appuyées.

Réinitialiser le zoom

Le zoom de la fenêtre active peut être réinitialisé en appuyant simultanément sur la touche CTRL et le bouton du milieu de la souris. Pour réinitialiser le zoom de toutes les fenêtres, appuyez respectivement sur CTRL, MAJ et le bouton du milieu de la souris.

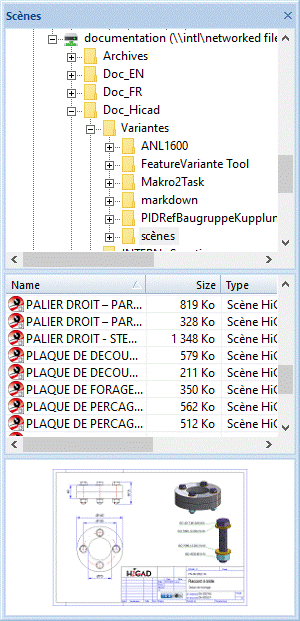

Fenêtre d'ancrage : Scènes

La fenêtre d'ancrage Scènes permet d'ouvrir plus rapidement les scènes HiCAD (.SZA). Sélectionnez simplement le dossier correspondant et effectuez un double-clic sur le nom du fichier que vous souhaitez ouvrir.

Cette fenêtre d'ancrage peut être masquée définitivement via le Windows Registry. Pour ce faire, créez dans le Windows Registry sous

HKEY_LOCAL_MACHINE\SOFTWARE\ISD Software und Systeme\HiCAD\3

une nouvelle valeur DWORD (32) bits et changez-en la valeur par 1.

La fenêtre d'ancrage ne pourra ainsi plus être activée dans HiCAD. Si vous souhaitez de nouveau activer la fenêtre, vous devez alors changer la valeur du par 0.

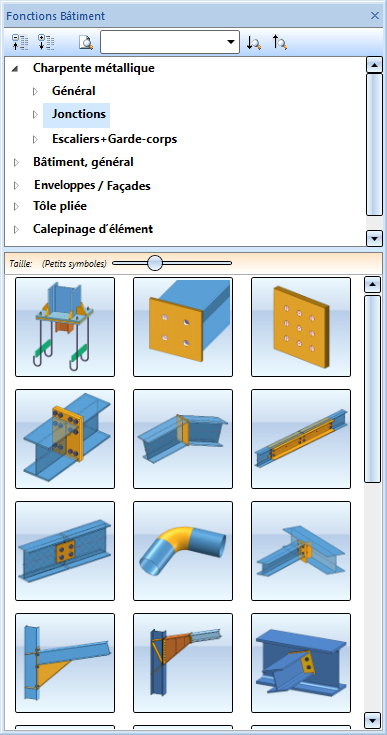

Fenêtre d'ancrage : Fonctions Bâtiment

Pour Charpente métallique et Enveloppes de bâtiment, vous pouvez insérer dans votre scène via cette fenêtre d'ancrage des jonctions, des éléments de connexion, des escaliers et des garde-corps ainsi que d'autres objets.

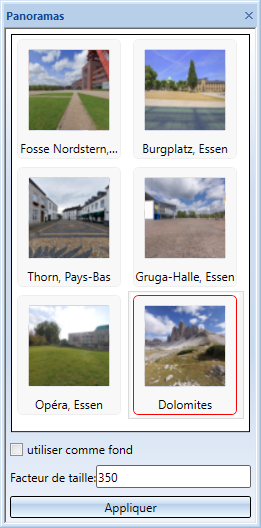

Fenêtre d'ancrage : Panoramas

HiCAD offre la possibilité de simuler un environnement. Cela permet d'attribuer un panorama à votre modélisation et/ou feuille via la fenêtre d'ancrage Panoramas.

Ce panorama peut tout autant être utilisé comme image de fond que pour la visualisation d'un reflet de l'environnement.

Attribuer un panorama

Sélectionnez dans la fenêtre d'ancrage le panorama de votre choix.
Cochez la case utiliser comme fond si vous souhaitez utiliser le panorama comme image de fond d'une modélisation ou d'une feuille. Veuillez noter que chaque zone ne doit contenir qu'une seule vue. Sinon le panorama ne pourra pas être représenté.
Déterminez le facteur de taille et cliquez sur Appliquer.

Si les surfaces des modélisations ombrées doivent refléter un panorama, c.-à-d. son environnement, il vous faut alors activer la représentation Ombrée sous Vues > Représentation > Ombré > Propriétés. Cochez alors dans la fenêtre de dialogue la case Refléter le panorama. En décochant la case, vous annulez alors cet effet.

Fenêtre d'ancrage : PlugIn

HiCAD permet l'intégration d'extension (ou PlugIn) définissable librement. Si ce genre d'extension est réalisé dans votre système, celui-ci apparaîtra alors dans une fenêtre d'ancrage. À titre d'exemple, il peut s'agir de grille axiale pour les Enveloppes de bâtiment ou du calcul des coûts de la tôle.

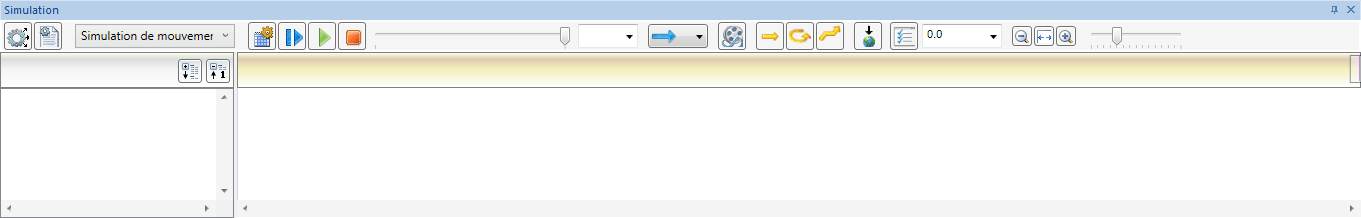

Fenêtre d'ancrage : Simulation

Cet outil permet de simuler et d'animer les mouvements d'un ensemble de construction. Vous pouvez pour ce faire également recourir aux contraintes HCM pour associer aux mouvements des éléments certaines conditions. Dans le vut de définir ou modifier les simulations, la fenêtre d'ancrage Simulation doit être ouverte.

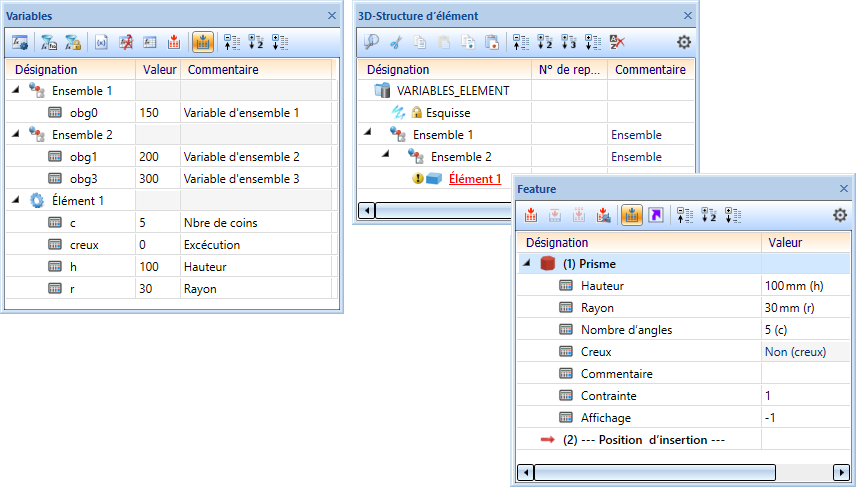

Fenêtre d'ancrage : Variables d'élément

Dans cette fenêtre d'ancrage s'affichent les variables d'élément de l'élément actif - et le cas échéant - également les variables de l'élément supérieur de l'ensemble.

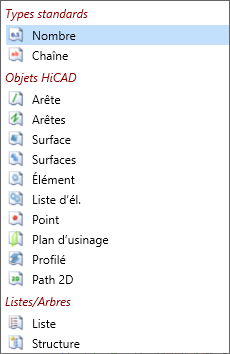

Le symbole devant le nom de la variable identifie le type de variable.

Variables d'élément/Variables de vue

À l'aide de la première icône , il est possible de passer des Variables d'élément aux Variables de vue. Si le recalcul automatique de Feature est activé, les vues seront alors recalculées.

Activer/Désactiver les variables de l'historique de Feature actif

Ce filtre limite l'affichage à toutes les variables utilisées dans l'historique de Feature de l'élément actif.

Activer/Désactiver les variables de la modélisation HCM active

Ce filtre limite l'affichage aux variables utilisées dans la modélisation HCM active.

Ajouter une nouvelle variable

Pour ajouter une nouvelle variable, cliquez sur cette icône . Vous pouvez également effectuer un clic droit sur le nom d'un élément (ou d'un ensemble) sous lequel la nouvelle variable doit être attribuée. Dans le menu contextuel, cliquez alors sur la fonction Ajouter une nouvelle variable.

Dans la fenêtre de dialogue qui s'affiche alors, indiquez le nom de la variable, sélectionnez un type de variable et déterminez à cette variable une valeur initiale. Vous pouvez, si vous le souhaitez, ajouter un commentaire. Les types de variable suivants sont supportés :

En quittant la fenêtre de dialogue par OK, la nouvelle variable est ajoutée.

Marquer les variables inutilisées

Par un clic sur l'icône , vous pouvez sélectionner toutes les variables qui ne sont pas utilisées pour les supprimer. La suppression a lieu uniquement lorsque vous aurez exécuté la fonction Supprimer du menu contextuel.

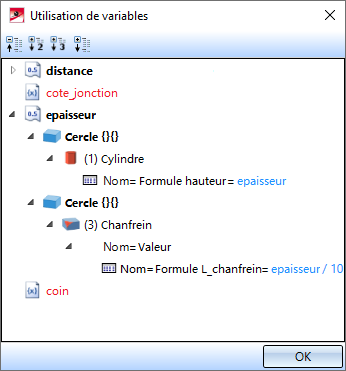

Afficher l'utilisation des variables

Un clic sur l'icône ouvre la fenêtre Utilisation de variables qui répertorie pour toutes les variables de l'élément sélectionné où (et si) elles sont utilisées à d'autres endroits de la scène.

Recalculer

Cette icône permet de lancer le recalcul du Feature de l'élément actif ou le recalcul de toutes les vues.

Activer/Désactiver le recalcul automatique de Feature

Cette icône permet d'activer ou de désactiver le recalcul automatique du Feature ou le recalcul de toutes les vues.

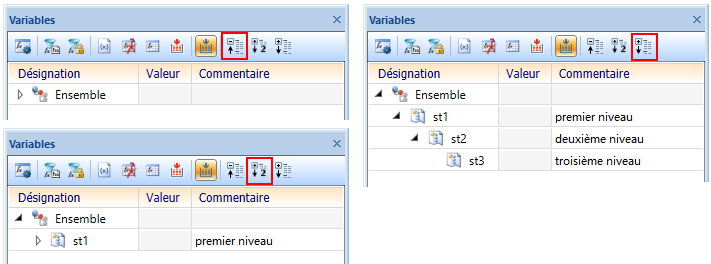

Déployer/Replier la structure

À l'aide des symboles et , en haut de la fenêtre d'ancrage, il est possible de déployer ou replier d'afficher au complet les variables selon la structure d'élément en une manœuvre. Au moyen du symbole , l'affichage se limite aux 1^er et 2^e niveaux.

Pour déployer/replier l'affichage des variables à l'échelle de chaque élément/ensemble, utilisez les symboles et .

Menu contextuel pour Éléments / Ensembles

Par un clic droit sur le nom d'un élément ou d'un ensemble, le menu contextuel met à votre disposition, en plus des fonctions de la barre d'outils, les fonctions suivantes :

Fonction
Supprimer les doublons dans les éléments secondaires	Les doublons de variables déjà définies dans l'élément supérieur sont marqués dans cet élément et supprimés selon le choix de la fonction.
Exportation CSV	Un clic sur cette fonction permet de créer un fichier CSV contenant la liste de toutes les variables.
Importation CSV	Cette fonction importe les variables d'un fichier CSV dans l'élément sélectionné.
Copier	Toutes les variables de l'élément seront copiées dans le presse-papiers.
Insérer	Les variables du presse-papiers sont importées dans l'élément.

Menu contextuel pour les variables comme pour les variables de structure et de liste

De la même manière, avec un clic droit, un menu contextuel s'affiche pour les variables. Avec les fonctions de ce menu, vous pouvez

Fonction
Supprimer	Supprime la variable de cet élément (sélection multiple possible).
Renommer	Ouvre la fenêtre pour renommer la variable.
Éditer une formule	Cette fonction lance l'Éditeur de formules pour les variables numériques.
Exportation CSV	Ici, la variable est exportée dans un fichier CSV (sélection multiple possible).
Importation CSV	Cette fonction permet d'importer un fichier CSV dans les variables de structure.
Copier	Ici, la variable est copiée dans le presse-papiers (sélection multiple possible).
Insérer	Cette fonction permet d'insérer des variables du presse-papiers dans une variable de structure.

Pour modifier la valeur ou le commentaire d'une variable, cliquez simplement dans le champ correspondant et procédez à la modification souhaitée. Appliquez les modifications par OK.

Veuillez également vous reporter aux informations sous Technique de Feature > Variables et formules.

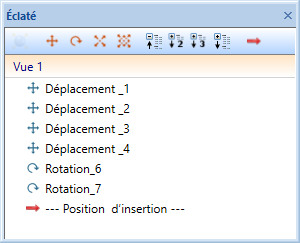

Éclaté

Dans cette fenêtre, le protocole d'une représentation en éclaté s'affiche.

Les représentations en éclaté peuvent être modifiées encore à l'aide de ce protocole.
