Paramètres pour sous-systèmes de grille
Éditeur de configuration
Déterminez les paramètres pour les sous-systèmes de grille dans l'éditeur de configuration (isdconfigeditor.exe), à savoir :
- Les couleurs et type de ligne
- Les paramètres pour l'annotation automatique des sous-systèmes de grille pour la dérivation de dessin
- Les paramètres pour l'annotation manuelle du sous-système de grille

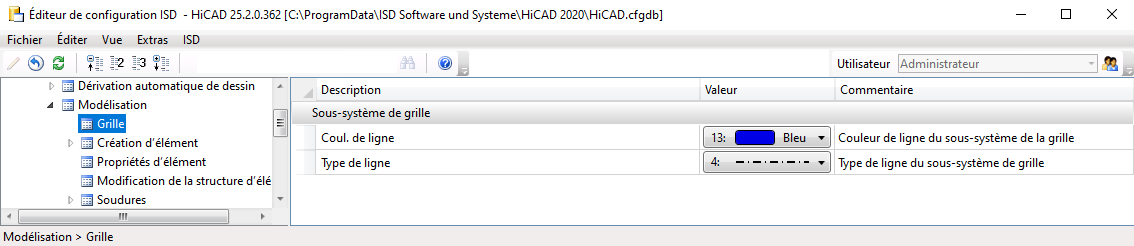

Couleurs et type de ligne
Paramètres pour l'annotation automatique des sous-systèmes pour la dérivation de dessin

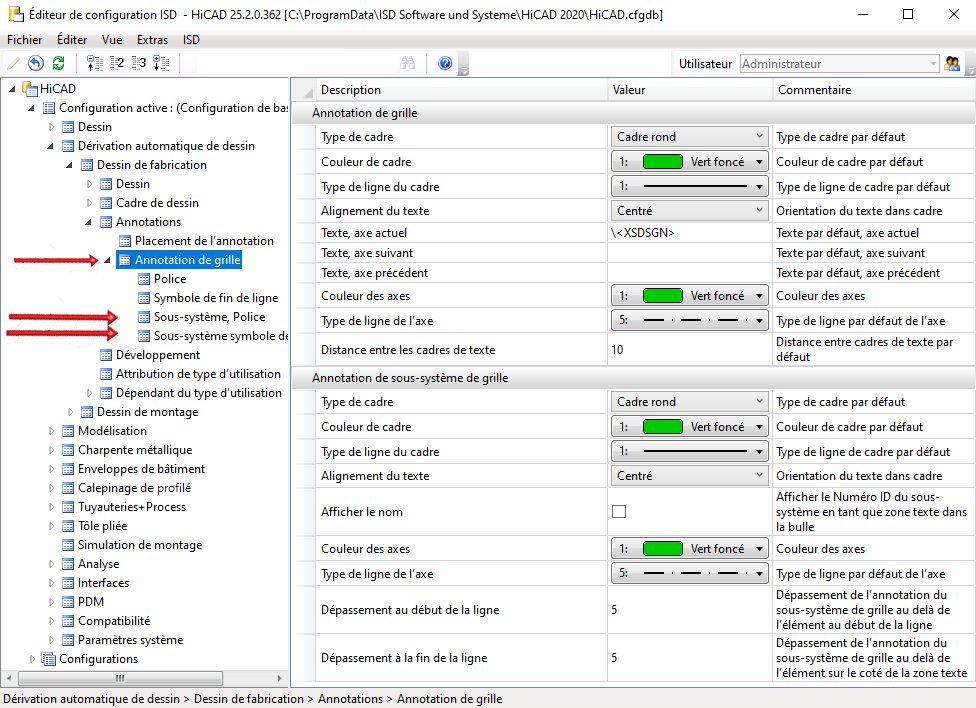

L'annotation automatique des sous-systèmes de grille est seulement possible pour la dérivation de dessin. Établissez les paramètres relatifs à l'annotation automatique dans l'éditeur de configuration, via la rubrique Dérivation automatique de dessin > Dessin de fabrication > Annotations > Annotation de grille.
Annotation de grille
Définissez les paramètres pour l'annotation des sous-systèmes de grille présents dans la section Annotation de sous-système de grille (partie droite de la fenêtre). Il s'agit de :
- La couleur et type de ligne des axes
- Le dépassement au début et à la fin de la ligne. À la création de celle-ci, la ligne est rallongée, dépassant ainsi l'élément de construction selon la valeur indiquée.
- Afficher le nom
Si cette case est cochée, alors le numéro ID du sous-système de grille sera inscrit dans la zone de texte de la bulle. - L'alignement du texte dans le cadre
- Type, couleur et type de ligne du cadre autour du nom.
Police de caractère du sous-système
Ici, vous pouvez établir les paramètres relatifs aux textes des annotations :
- La police
- Le numéro de police (pour polices HiCAD uniquement)
- La couleur et taille de police
- La strate
- L'alignement et l'angle de rotation
- Le rapport de forme/l'angle d'inclinaison et le facteur d'amplitude (pour polices HiCAD uniquement)
- L'épaisseur de police (seulement pour les polices du système d'exploitation).
Symbole de fin de ligne pour sous-système
Grâce à ces paramètres, vous pouvez définir le type, la hauteur ainsi que la longueur du symbole.
Paramètres pour l'annotation manuelle de sous-systèmes de grille

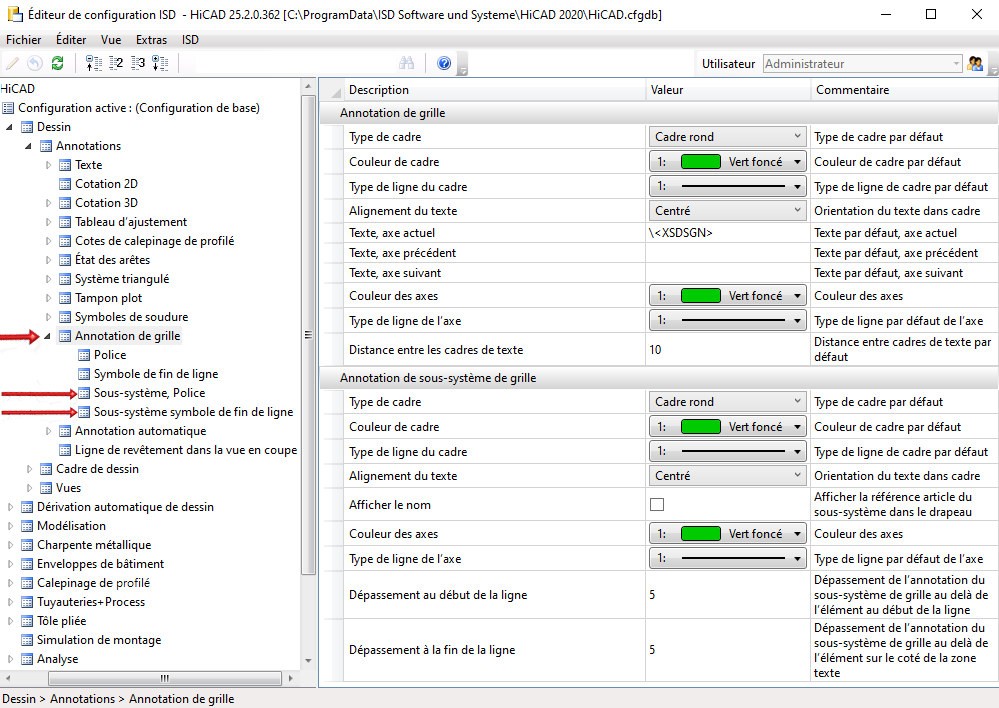

Vous trouverez les paramètres se référant aux annotations manuelles des sous-systèmes de grille dans l'éditeur de configuration, via Dessin > Annotations > Annotation de grille.
