Déplacer + Pivoter les lignes-éléments

Esquisse > Transformer > Déplacer > Déplacer + Pivoter (Transposer)

Cette fonction permet de déplacer et pivoter en une seule étape les lignes-éléments ou les points isolés d'une esquisse planaire. Après avoir lancé la fonction, la fenêtre de dialogue Déplacer et Pivoter s'ouvre :

L'utilisation de la fenêtre est analogue à celle des fonctions Déplacer et Faire pivoter.



Exemple

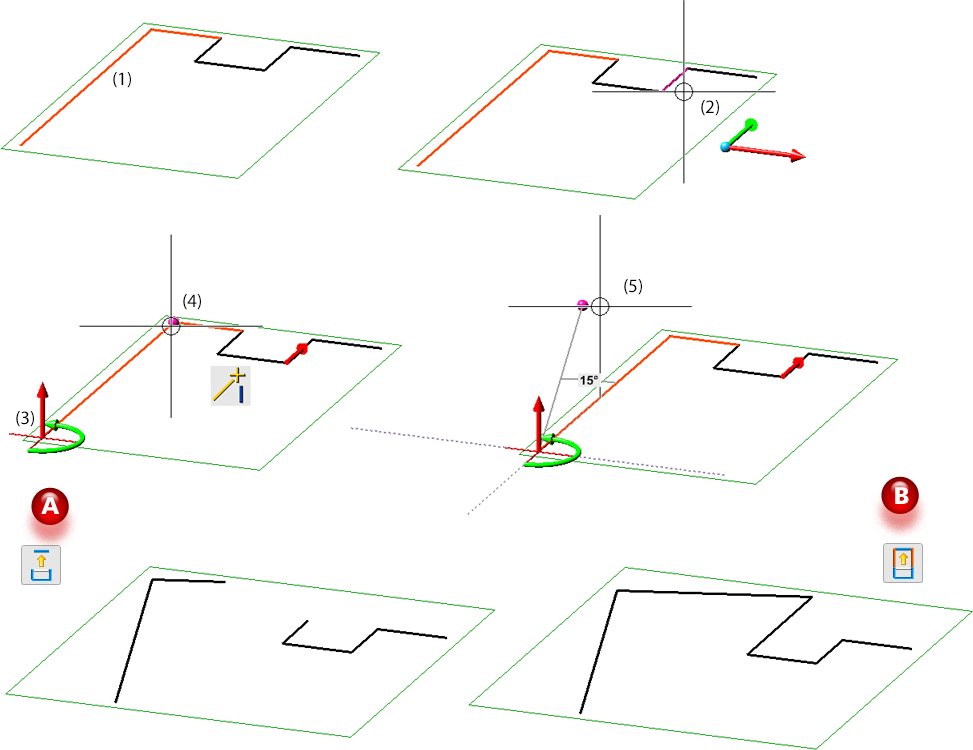

(1) Lignes-éléments sélectionnées, (2) Direction du déplacement, (3) Sélection du point de rotation, (4) Sélection des 2 points, (5) Angle de 15°

A : résultat pour déplacer les lignes individuellement. B : résultat si les lignes contiguës sont conservées et la longueur adaptée



À savoir :

• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Les contraintes HCM seront soit adaptées, soit, si cela n'est pas possible, supprimées.
