Déplacer les lignes-éléments

Esquisse > Transformer > Déplacer

Cette fonction permet de déplacer les lignes-éléments ou les points isolés d'une esquisse. S'ouvre alors la fenêtre de dialogue Déplacer :

Les différentes étapes du dialogue sont surlignées en orange. Après avoir lancé la fonction, il s'agit de sélectionner les lignes ou les points isolés.

Étape 1 : Sélection de l'option de modification

En cliquant sur un des symboles en haut de la fenêtre de dialogue, vous spécifiez comment, au moment de déplacer les lignes, devront être traitées les lignes voisines (contiguës).

Déplacer les lignes, individuellement Si vous choisissez cette option, seuls les lignes et les points isolés sélectionnés (surlignés en rouge) seront déplacés. Les lignes voisines ne seront pas modifiées.

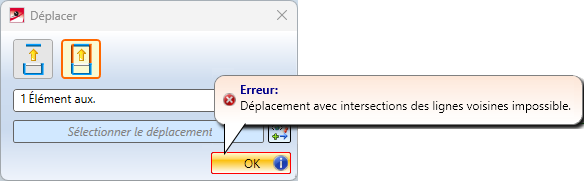

Conserver les lignes contiguës et adapter la longueur Si vous choisissez cette option, HiCAD tentera de conserver autant que possible la position des lignes contiguës. À cette occasion, la longueur des lignes à déplacer pourra être adaptée. Pour les segments, l'angle entre les lignes voisines est conservé. Si, en choisissant cette option, il est impossible de conserver les lignes voisines, le symbole apparaît alors au niveau du bouton OK. En déplaçant le curseur sur ce symbole, un message d'erreur s'affiche alors.

Étape 2 : Sélection des éléments auxiliaires

Sélectionnez les lignes ou les points isolés que vous souhaitez déplacer, soit directement sur la scène, soit en utilisant les fonctions du menu contextuel auquel vous accédez pendant le processus de sélection par un clic droit.

	Lignes ou arêtes contiguës * Cette fonction permet de sélectionner en une seule fois toutes les lignes contiguës à la ligne identifiée. Les lignes seront sélectionnées aussi longtemps que la sélection n'est pas ambiguë. Cette fonction peut également être activée avec la touche Maj (Shift). Appuyer sur la touche Maj en sélectionnant une ligne sélectionnera alors automatiquement les lignes/arêtes contiguës.
	Lignes ou arêtes tangentiellement contiguës * Activez cette fonction si vous souhaitez sélectionner, à la prochaine identification d'une ligne/arête, également toutes les lignes/arêtes tangentielles contiguës.
	Lignes et points isolés dans un cadre de sélection (CTRL + BGS) * Cette fonction permet de sélectionner toutes les lignes et tous les points qui se trouvent à l'intérieur d'un rectangle. Veuillez noter que seuls les lignes/arêtes et les points de l'esquisse active seront prises en compte. En dessinant le rectangle d'en haut à gauche vers en bas à droite, toutes les lignes et tous les points isolés entièrement inclus dans le rectangle seront alors sélectionnés. Par contre, en dessinant le rectangle d'en haut à droite vers en bas à gauche, toutes les lignes/tous les points qui se trouvent même partiellement à l'intérieur de ce rectangle, c'est-à-dire les lignes qui entrecoupent le rectangle, seront alors sélectionnées. Les lignes et les points isolés sélectionnés seront marqués en couleur. Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit : Tapez et maintenez appuyé la touche CTRL et dessinez le rectangle avec le bouton gauche de la souris (BGS). En lâchant le bouton gauche de la souris, toutes les lignes et tous les points se trouvant à l'intérieur du rectangle seront sélectionnées. Tant que vous maintenez la touche CTRL enfoncée, vous pouvez tracer d'autres rectangles avec le bouton gauche de la souris.
	Annuler (Esc) Met fin à la fonction.

* Normalement, les éléments auxiliaires (lignes, arêtes, points) déjà sélectionnées seront désélectionnés par un clic renouvelé de la souris. Pour les fonctions identifiées d'un * s'applique alors au contraire : en identifiant des éléments auxiliaires qui avaient déjà été sélectionnés ou se trouvaient déjà dans le rectangle dessiné, ceux-ci ne seront pas retirés de votre sélection.

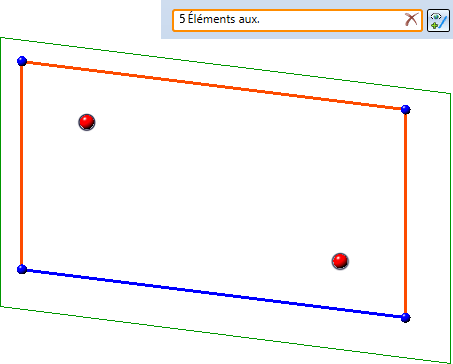

Les éléments auxiliaires sélectionnés seront marqués en couleur sur la scène et la fenêtre de dialogue indiquera le nombre d'éléments sélectionnés.

Pour mettre un terme à la sélection, appuyez sur le bouton du milieu de la souris. Vous pouvez compléter votre sélection en cliquant sur le symbole .

Étape 3 : Sélectionner la direction

Après avoir terminé la sélection des lignes par un clic sur la molette, HiCAD active automatiquement la direction du déplacement.

Les possibilités suivantes sont disponibles pour choisir le décalage :

• Détermination du point de références du déplacement

• Sélection d'une ligne droite

• Sélection d'une surface ou

• Sélection de l'axe X, Y ou Z.

Détermination du point de référence

Déterminer le point de référence du déplacement. Ce point ainsi que les entités d'esquisse sélectionnées "pendent" ensuite au curseur. Pour définir la nouvelle position des lignes-éléments, plusieurs possibilités s'offrent à vous :

• Vous déplacez les lignes-éléments sélectionnées en déterminant la nouvelle position du point de référence. Pour ce faire, une grille de distance s'affiche dans les directions X et Y, comme lors du dessin d'éléments d'esquisse.

ou

• Vous activez avec le bouton droit de la souris le menu contextuel avec d'autres fonctions.

Fonctions
	Appliquer direction Le lien entre le point de référence sélectionné et la position actuelle du curseur est prise comme direction du déplacement.
	Sélectionner direction Cette fonction permet de choisir la direction du déplacement. Pour ce faire, définissez le vecteur directionnel en déterminant deux points, en sélectionnant une ligne droite ou en sélectionnant une surface. Si une surface est sélectionnée, la direction est déterminée par les normales de surface. En outre, vous avez la possibilité de sélectionner un menu contextuel avec d’autres options pour déterminer la direction en cliquant avec le bouton droit de la souris. Origine Le point de départ du vecteur directionnel sera déposé au niveau de l'origine du système de coordonnées actif. Axe X L'axe X du système de coordonnées actif sera choisi comme direction. Axe Y L'axe Y du système de coordonnées actif sera choisi comme direction. Axe Z L'axe Z du système de coordonnées actif sera choisi comme direction. Annuler saisie Retourne, si possible, à une étape précédente. Annuler Met fin à la fonction sans exécuter le déplacement.
	Saisie de valeur Sélectionnez cette fonction pour spécifier précisément la distance – soit la longueur du vecteur directionnel, soit les distances X et Y par rapport au point de référence sélectionné. HiCAD affiche la calculatrice. Vous pouvez aussi appuyer sur la Barre espace pour faire accéder à la calculatrice. Les intervalles X et Y peuvent également être saisis directement ensemble en séparant les deux valeurs par un espace.
	Annuler saisie Si vous souhaitez revenir en arrière pour une ou plusieurs étapes pour corriger la saisie, sélectionnez (le cas échéant plusieurs fois) la fonction Annuler saisie.
	Annuler (Esc) La fonction est interrompue.



Sélection d'une ligne droite

Lors de la sélection d'une ligne droite, la direction du déplacement est déterminée par la position du curseur et visualisée sur la scène. Comme distance, la longueur de la ligne sélectionnée est affichée dans la calculatrice.



Sélection d'une surface

Lors de la sélection d'une surface, la direction du déplacement est déterminée par la normale à la surface et la position actuelle du curseur et visualisée sur la scène. La distance affichée dans la calculatrice est 1.



Sélection de l'axe X, Y ou Z

Si vous appuyez sur le bouton droit de la souris pendant la demande de saisie Premier point, ligne droite ou surface pour la direction, un menu contextuel s'affiche pour sélectionner l'axe.

Vous pouvez alors sélectionner un axe du système de coordonnées actif pour déterminer la direction.



Pour corriger la direction, cliquez sur le symbole et sélectionnez la nouvelle direction.



Pour déplacer la ligne/le point sélectionné comme représenté par l'aperçu, cliquez alors sur OK.



Exemple :

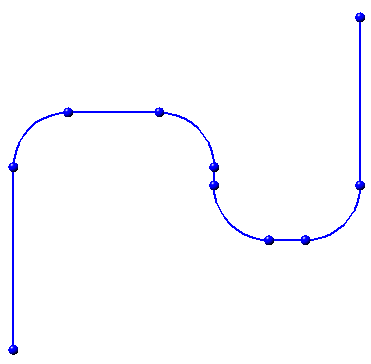

Considérons par exemple l'esquisse illustrée.

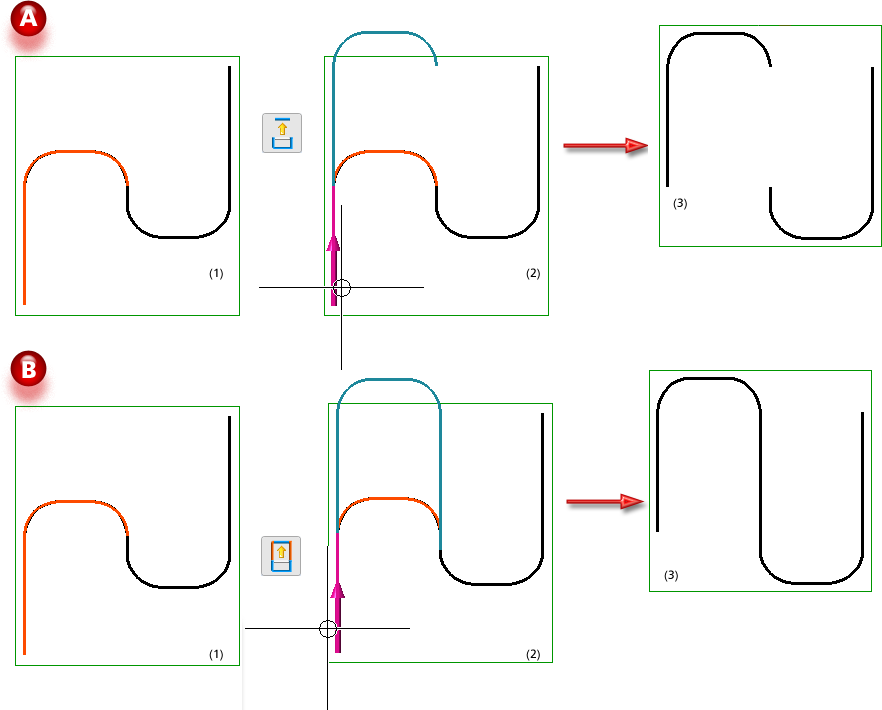

A : Lignes-éléments, individuellement, B : Conserver les lignes contiguës et adapter la longueur, (1) Lignes sélectionnées, (2) Direction sélectionnée, (3) Résultat

À savoir :

• Pour appliquer le déplacement au dessin, vous pouvez également appuyer sur le bouton du milieu de la souris, en d'autres termes, vous n'êtes pas obligé de cliquer dans la fenêtre de dialogue.
• Un déplacement n'est possible qu'à l'intérieur du plan de l'esquisse.
• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Les contraintes HCM seront soit adaptées, soit, si cela n'est pas possible, supprimées.

• Une annulation de l'action (Undo) est possible lorsque la boîte de dialogue est ouverte

• Dans certaines situations géométriques, l'utilisation de l'option Conserver les lignes contiguës et adapter la longueur peut parfois aboutir à des résultats "non désirés".

Un exemple :

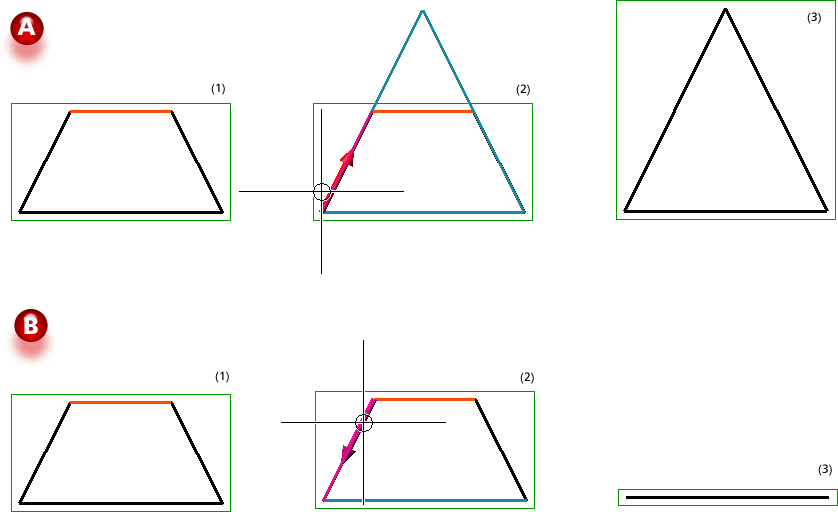

Dans la situation A, la ligne sélectionnée (1) est déplacée dans la direction (2). Cela forme un apex (3) dans laquelle se trouve un segment dégénéré. En supprimant les 3 lignes normales, le segment dégénéré restera en permanence dans le dessin.

Dans la situation B, la ligne sélectionnée (1) est déplacée dans la direction (2). On obtient plusieurs segments se chevauchant. Il est certes possible de les supprimer l'un après l'autre, mais cela ne peut cependant pas être aperçu dans l'immédiat.

• Pour déplacer des éléments d'esquisse, vous pouvez également recourir à la fonction Déplacer les points.
