Menu contextuel HELiOS

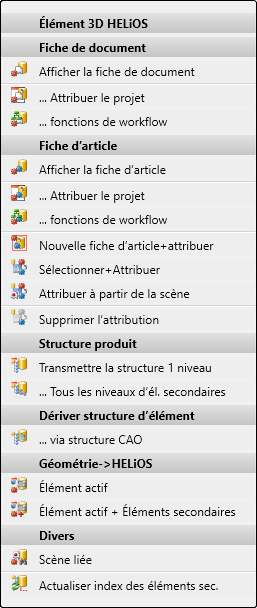

Grâce au menu contextuel d'un élément HiCAD (bouton droit de la souris sur un élément dans la scène ou dans l'ICN), vous accédez, via l'entrée HELiOS, à des fonctions HELiOS. Par exemple, si un élément 3D est sélectionné avec le bouton droit de la souris, le menu contextuel Élément 3D HELiOS s'affiche.

Les fonctions suivantes se trouvent dans ce menu :

Fiche de document
	Afficher la fiche de document Affiche la fiche de document de l'élément actif.
	... Attribuer le projet Copie la fiche de document de l'élément actif dans le projet souhaité.
	... fonctions de workflow Fonctions de workflow pour la fiche de document de l'élément actif.
Fiche d'article
	Afficher la fiche d'article Affiche la fiche d'article de l'élément actif.
	... Attribuer le projet Copie la fiche d'article de l'élément actif dans le projet souhaité.
	... fonctions de workflow Fonctions de workflow pour la fiche d'article de l'élément actif.
	Nouvelle fiche d'article + attribuer Attribue à l'élément actif une nouvelle fiche d'article.
	... Sélectionner + attribuer Attribue à l'élément actif une autre fiche d'article déjà existante.
	... Attribuer à partir de la scène Attribue à l'élément actif la fiche d'article de la scène.
	... Supprimer l'attribution Supprime la fiche d'article de l'élément actif. L'élément en lui-même est conservé.
Structure produit
	Transmettre la structure 1 niveau Cette fonction convertit la structure d'élément HiCAD d'un élément individuel (1 Niveau) en attributs de la base de données de la structure produit HELiOS.
	... Tous les niveaux d'él. secondaires Cette fonction convertit la structure d'élément HiCAD d'une scène ( Tous les niveaux d'él. secondaires) en attributs de la base de données de la structure produit HELiOS.
Dériver la structure d'élément
	... via structure CAO Dérive la structure produit HELiOS à partir de la structure d'élément HiCAD.
Géométrie -> HELiOS
	Élément actif Enregistre toutes les valeurs géométriques (Cotes, Poids, etc.) de élément actif en tant qu'attributs dans la base de données de HELiOS. Les éléments secondaires ne sont pas pris en compte.
	Élément actif + Éléments secondaires Enregistre toutes les valeurs géométriques (Cotes, Poids, etc.) de l'élément actif et de ses éléments secondaires en tant qu'attributs dans la base de données de HELiOS.
Divers
	Scène liée Recherche les scènes liées à l'élément actif et les ouvre.
	Actualiser index des éléments sec. Actualise l'élément actif avec une nouvelle version de l'index et enregistre de nouveau la structure d'élément HiCAD et la structure produit HELiOS.

À savoir :

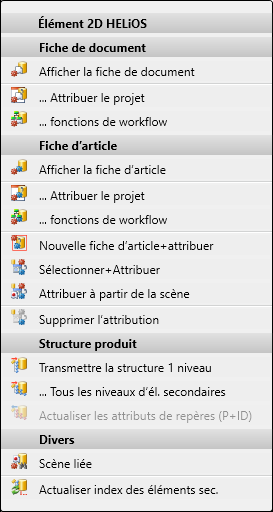

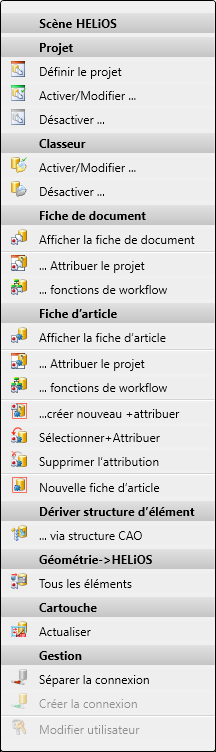

Des menus contextuels analogues, avec des fonctions HELiOS, sont également disponibles pour la scène (BDS sur le nom de la scène dans ICN ou sur une zone vide de la zone de dessin) ou pour les éléments 2D.

En cliquant avec le bouton droit de la souris sur la scène ou dans l'ICN sur un élément apparaît un menu contextuel dans lequel vous pouvez trouver les fonctions Référencer l'élément, Enregistrer, Dessin d'élément individuel permettant d'enregistrer le fichier graphique avec des options avancées pour la fiche d'élément/document et pour le référencement.
