Afficher et modifier la fiche d'article

HELiOS PDM > Fonctions HELiOS PDM pour scène active > Fiche d'art.

HELiOS PDM > Fonctions HELiOS PDM pour élément actif > Fiche d'art.

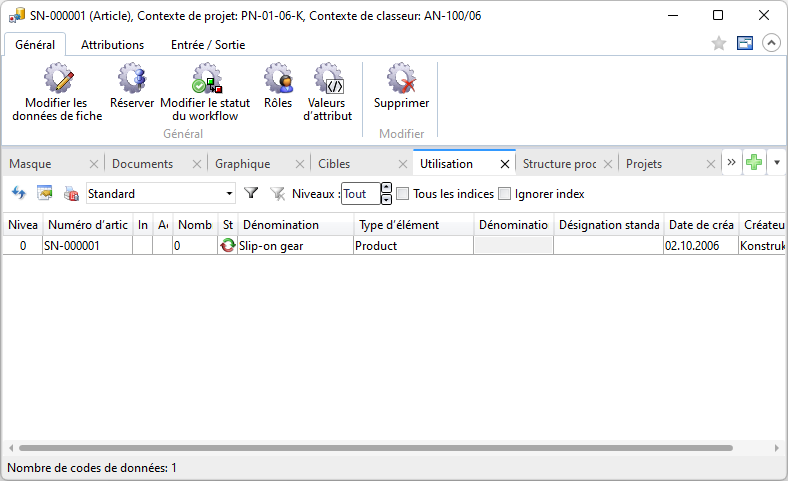

Cette fonction affiche la fenêtre détaillée HELiOS de la fiche d'article pour la scène active ou pour l'élément actif.

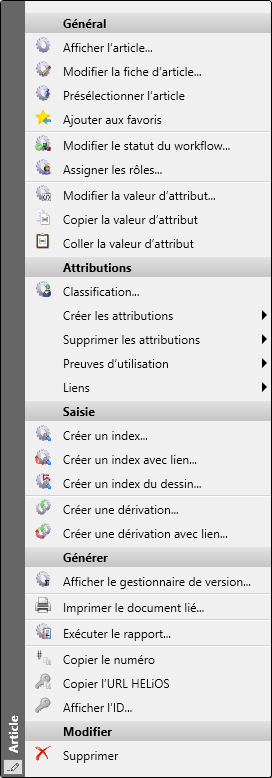

Par un clic droit sur une entrée de la liste, un menu contextuel s'ouvre donnant accès à d'autres fonctions de modification de l'article.

Afficher la fiche d'article	Ouvre la fenêtre détaillée de l'article. Vous pouvez, de là, également accéder par le menu contextuel à quelques fonctions de modification de l'article. La fenêtre détaillée peut aussi être ouverte par un double-clic sur l'entrée de votre choix.
Modifier la fiche d'article	Les données de la fiche de l'article s'affichent ici pour pouvoir être modifiées. Pendant sa modification, il n'est pas possible de changer de fenêtre détaillée pour éviter toute erreur de transfert dans les modifications.
Présélectionner l'article	L'article en cours sera copié temporairement dans le presse-papiers pour créer ultérieurement un lien vers un autre article.
Ajouter aux favoris	L'objet sélectionné, voire plusieurs par une sélection multiple, sera ajouté à la fenêtre des favoris.
Modifier le statut du workflow	Cette fonction permet d'ouvrir le Workflow de l'article en cours.
Assigner les rôles	S'il s'agit d'un objet de workflow de rôles, vous pouvez ici assigner ou modifier l'attribution des rôles.
Modifier la valeur d'attribut	Cette fonction permet d'ouvrir la fenêtre Modifier la valeur d'attribut. Sélectionnez un attribut de la liste et confirmez par OK pour modifier la valeur correspondante.
Classification	Ouvre la classification de l'article.
Attributions	Le groupe de fonctions d'attributions permet de créer ou de supprimer l'attribution aux classeurs ou aux projets de l'article. Créer l'attribution au classeur actif L'élément sera attribué au classeur actif. Créer l'attribution au projet actif L'élément sera attribué au projet actif. Supprimer l'attribution au classeur actif L'élément sera supprimé du classeur actif. Supprimer l'attribution au projet actif Cette fonction supprime l'attribution de l'élément au projet actif. La liaison entre l'élément et le projet sera tout simplement supprimée. Supprimer l'attribution au classeur L'article sera supprimé du contexte actuel du classeur. Il peut arriver alors qu'il s'agisse d'un autre classeur que celui qui est actif (notamment par un clic droit > Afficher le classeur dans l'Explorateur de classeurs, pendant qu'un autre classeur est actif). Supprimer l'attribution au projet L'article sera supprimé du contexte actuel du projet. Il peut arriver alors qu'il s'agisse d'un autre projet que celui qui est actif (notamment par un clic droit > Afficher le projet dans l'Explorateur de projets, pendant qu'un autre projet est actif). Supprimer l'attribution à tous les classeurs Supprime toutes les attributions de classeur de l'élément actif. Supprimer l'attribution à tous les projets Supprime toutes les attributions de projet de l'élément actif. L'élément devient alors "indépendamment au projet". Supprimer l'attribution à la classe de tuyau Supprime l'attribution de l'article à une classe de tuyau.
Preuves d'utilisation	Preuves d'utilisation des articles Dans les Preuves d'utilisation des articles, seront indiqués les articles (éléments individuels ou ensembles) dans lesquels l'article actif est compris en tant qu'élément secondaire. Vous pouvez reconnaître au Niveau à quel endroit se trouve l'élément. Preuves d'utilisation des liens Vous pouvez ici voir les Preuves d'utilisation des liens. Sélectionnez dans l'encart des Liens les objets à afficher (par ex. Élément-Document (Part-Document) pour les documents HELiOS d'un fichier CAO) et cliquez sur Recherche. Toutes les cibles de liens vous seront affichées. Avec la fonction Imprimer, vous pouvez les exporter dans le ReportManager.
Liens	Afficher les liens Tous les documents ou articles liés à l'article actuel (en tant que source) s'affichent alors. Afficher les sources des liens Une fenêtre s'ouvre avec les documents ou articles qui sont liés à l'article actuel en tant que source. Supprimer le lien dans le contexte Supprimer le lien entre les articles et les documents. Aucun objet n'est ici supprimé, seul le lien entre eux.
Créer un index	Suivi de modification de scène (versioning) d'un article.
Créer un index avec lien	Cette fonction suit le même procédé que Créer un index, à la différence qu'ici les informations de lien seront reprises.
Créer un index du dessin	Modifie l'index du document attribué à l'article qui possède la condition de lien Élément - Scène (Bauteil-Konstruktion).
Créer une dérivation	Le masque des données de fiche du document des composants en cours sera ouvert avec un nouveau numéro de document dans le but de créer une scène dérivée. L'index sera alors défini sur 0. Toutes les autres informations du contenu sont conservées, pour autant que la configuration spécifie ce point dans ce sens et qu'une attribution d'article a été entreprise via le masque de saisie ou de recherche. À savoir : Pour pouvoir produire une scène dérivée, seul un élément principal doit être présent sur la scène (également dans la structure d'élément de la 2D).
Créer une dérivation avec lien	Crée une scène dérivée et reprend tous les liens. En cliquant sur OK, une fenêtre s'ouvre dans laquelle vous pouvez, sous les Cibles liées par une coche, définir les documents liés que vous souhaitez dériver (une copie sera alors créée), lier à la dérivation, ou ignorer. Si deux ou plusieurs feuilles de dessin avec un numéro de document identique sont dérivées au cours d'un processus de dérivation d'article, les numéros de document des feuilles suivantes dérivées resteront également identiques.
Afficher le gestionnaire de version	Les articles dont l'index est plus ancien et qui ne figurent plus dans la liste des articles peuvent être modifiés grâce à la fonction du gestionnaire de version.
Exécuter le rapport	Si des rapports HDE ont été définis, cette fonction permet de les appeler pour l'objet HELiOS de votre choix. Si un seul rapport existe dans le système, il sera exécuté instantanément ; s'il y a plusieurs rapports, une fenêtre de sélection s'ouvre. Si aucun rapport n'existe pour le type d'objet correspondant, un message approprié apparaît alors.
Copier l'URL HELiOS	Copie l'URL de l'article HELiOS dans le presse-papiers pour permettre de le coller à un autre endroit.
Afficher l'ID	Affiche l'ID d'en-tête et l'ID de révision de l'objet HELiOS.
Supprimer	Cette fonction permet de supprimer des articles. Une requête s'affiche avant que l'article et le fichier graphique ne soient supprimés de la base de données.

En cliquant sous HELiOS PDM > Fonctions HELiOS PDM pour scène active > Fiche d'art. sur l’icône , un menu déroulant donne accès à d'autres fonctions :

Attribuer la fiche d'article existante à la scène active

Cette fonction vous permet de sélectionner une fiche d'article dans la base de données et de l'attribuer à la scène active.

Supprimer l'attribution de fiche d'article de la scène active

Cette fonction vous permet de supprimer l'attribution de la fiche d'article.

À savoir :

L'utilisation de la fenêtre pour les articles et des menus contextuels est la même que celle de HELiOS Desktop.
Vous pouvez également accéder à la fonction Afficher la fiche d'article de l'élément actif par un clic droit sur l'élément dans l'ICN ou de la scène, puis ouvrir le sous-menu HELiOS, puis sélectionner Afficher la fiche d'article.
