Éditeur de catalogue - Quoi de nouveau ?
Service Pack 2 2023 (V. 2802)
Laquage/Revêtement en poudre RAL
Le tableau Laquage RAL a été complété par une colonne supplémentaire BZ_COLOR qui contient le nom de la couleur RAL correspondante.
Il en va de même pour le nouveau tableau Revêtement en poudre RAL. Les deux tableaux se trouvent dans le catalogue Normes d'usine > Traitement de surface.
La colonne supplémentaire simplifie la sélection des couleurs dans le catalogue pour la fonction Revêtement. Lors de la sélection de la couleur dans le catalogue, un aperçu de la couleur ainsi que le nom de la couleur y sont désormais affichés à côté du nom de la couleur. Le numéro de la couleur RAL est affiché en bas à gauche de la boîte de dialogue.
Profilé FLUTZ
Le catalogue Normes d'usine > Profilés d'usine > Profilés FLUTZ a été complété par des tubes ronds. La table correspondante est HR-QR.
Tableau pour les caillebotis DIN 24537 complété
Le tableau Caillebotis (DIN 24537) sous Produits semi-finis > Caillebotis a été complété de colonnes supplémentaires :
- S Épaisseur des barres portantes,
- AXB Entraxe des mailles et
- R Résistance au glissement.
Service Pack 1 2023 (V. 2801)
Fastenal - Vis auto-perçante
Le catalogue Normes d'usine > Éléments de fixation (Utilisateur) > Vis (Utilisateur) > Fastenal > Self-Drilling Screws a été enrichi.
Les tableaux suivants sont nouveaux :
- Hex-Unslotted Hex Washer Head *
- Philips Drive Pan Head *
- Philips Drive Flat Head
* Les tableaux remplacent les anciens tableaux du même nom. Les nouveaux tableaux ont été créés en unité de mesure Inch.

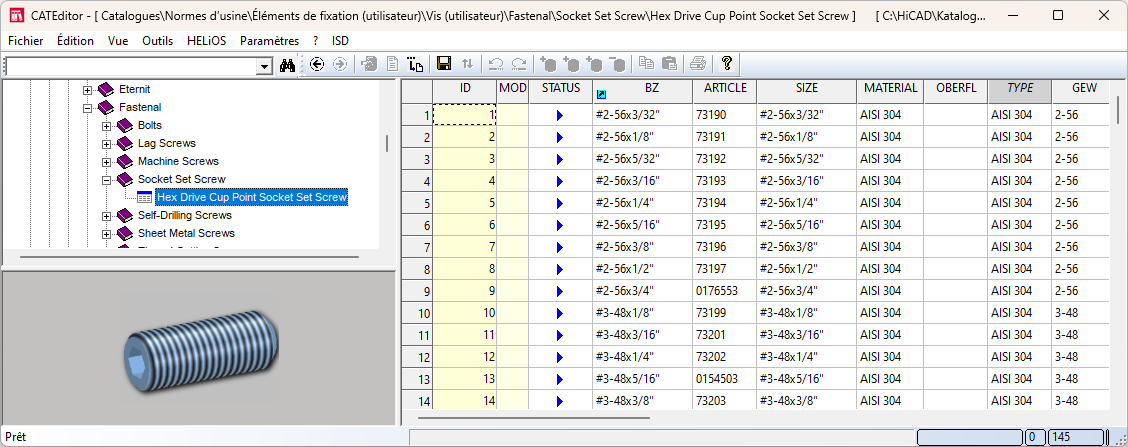

Vis sans tête à six-pans-creux et à cuvette
Le catalogue Normes d'usine a été complété par des goupilles filetées selon le standard américain. Vous trouverez des goupilles filetées à six-pans-creux et à cuvette sous Normes d'usine > Éléments de fixation(utilisateur) > Vis (utilisateur) > Fastenal > Socket Set Screw > Hex Drive Cup Point Socket Set Screw.
Profilés ATAS Belvedere
À partir de HiCAD 2023 SP1, des profilés Belvedere sont disponibles dans l'Éditeur de catalogue dans Exposed Fastener sous Normes d'usine > Séries > Toit Mur Façade > Profilé fermant l'espace > ATAS.
- Belvedere 6" Short Rib
- Belvedere 7.2" Rib
- Belvedere PenumWall
- Grand C
- Grand V
- Span Wall
Mise à jour des profilés SAB
Les panneaux sandwich de l'entreprise SAB ont été adaptés aux modifications du fabricant de profilés. C'est-à-dire que, dans le catalogue Normes d'usine > Séries > Toit Mur Façade > Profilés fermant l'espace > SAB, les panneaux sandwich de SAB ont été actualisés, de nouveaux profilés ont été ajoutés et les anciens ont été marqués comme supprimés. Cela concerne les tableaux suivants :
- panneaux sandwich Toit\SAB D,
- panneaux sandwich Mur\SAB W et
- panneaux sandwich Mur\SAB WB.
Acier hexagonal DIN EN 10278
Dans le catalogue Produit semi-finis > Profilés > Acier hexagonal , la table DIN 176 (norme obsolète) a été remplacé par la table DIN EN 10278 6KT.
Major Release 2023 (V. 2800)
Unités et catégories d'unités
L'Éditeur de catalogue prend désormais en charge, comme Propriétés de colonne, les Catégories d'unités (par ex. Longueur, Surface, Volumes, Poids) et les Unités (par ex. mm, m , in, ft, kg).
À l'avenir, les unités doivent être définies dans tous les catalogues d'ISD, de sorte que lors de leur insertion dans HiCAD, on puisse voir dans quelle unité les pièces standardisées sont présentes dans le catalogue. Dans de nombreux catalogues, par exemple dans les nouvelles pièces standardisées américaines, cela a déjà été effectué, dans les autres tableaux, cela se fera au cours des prochains Service Packs.
Vous pouvez également utiliser cette possibilité dans vos propres tableaux. Pour ce faire, cliquez avec le bouton droit de la souris sur l'en-tête de la colonne et attribuez à la colonne en question la catégorie d'unité et l'unité.
Cartouches d'ancrage composites complétés
Le catalogue Pièces standardisées achetées/d’usine > Cartouches d'ancrage composites a été complété de nouveaux objets Hilti. Ont été ajoutés :
- HIT-HY 10 Plus sous Mortier > Hilti,
- HIT-HY 200 sous Mortier > Hilti et
- HIT-SC 16x85 sous Tamis > Hilti.
Autres éléments de fixation et usinages US
Cheville à frapper EJOT
Dans le catalogue Normes d'usine > Élément de fixation (Utilisateur) > Ancrage/Scellement (Utilisateur), quatre nouveaux tableaux de goujons d'ancrage sont disponibles sous EJOT :
- BA-E Plus
- BA-E Plus HCR
- BA-F Plus
- BA-V Plus
Rondelles
Dans le catalogue sous Normes d'usines > Élément de fixation (Utilisateur) > Pièces de serrage (Utilisateur) > Fastenal, deux nouveaux tableaux sont disponibles :
- Flat Washers > General Purpose Flat Washers et
- Lock Washers > Split Lock Washers.
Vis
Dans le catalogue sous Normes d'usines > Élément de fixation (Utilisateur) > Vis (Utilisateur) > Fastenal, deux nouveaux tableaux sont disponibles :
|
Catalogues |
Tableaux |
|
Bolts |
|
|
Lag Screws |
|
|
Sheet Metal Screws
|
|
|
Machine Screws
|
|
|
Thread Cutting Screws
|
|
* remplace le tableau existant
Usinage
Le catalogue Usinage, général > Usinage a été complété des tableaux suivants :
|
Catalogues |
Tableaux |
|
Perçages |
|
|
Fraisages
|
|
Écrous hexagonaux
Dans le catalogue sous Normes d'usine > Éléments de fixation (Utilisateur) > Écrous (Utilisateur) > Fastenal, trois nouveaux tableaux sont disponibles :
- Hex Nuts
- Hex Jam Nuts
- Machine Screw Hex Nuts
Rivets
Dans le catalogue sous Normes d'usine > Éléments de fixation (Utilisateur) > Rivets (Utilisateur) > Fastenal , l'ancien tableau Rivet Dome Head a été remplacé et a été marqué comme supprimé.
Il en va de même pour le tableau Rivet Dome dans le catalogue Normes d'usine > Usinage (Utilisateur) > Perçage pour rivets (Utilisateur).
Forme de rainure pour fraise-disque easy fiX
Dans le catalogue Normes d'usine > Forme de rainure des panneaux composites, le tableau Forme de rainure standard a été complété par une forme de rainure pour les fraises à disque easy fiX 135°, 3mm. Ce tableau est utilisé, entre autres, pour l'ajout et le pliage des rabats avec des zones de fraisage-pliage.
Matériaux US
Le catalogue des Matières premières a été complété des matériaux US.
|
Métaux non ferreux > Alliages d'aluminium |
Aciers > Aciers de construction généraux |
Aciers fins > Alliages d'acier fin |
|---|---|---|
|
|
|
Tôles pliées selon le standard US
Le catalogue des Normes d'usine > Tôles pliées a été complété du tableau Tôle pliée US ISD. Le tableau contient des tôles pliées de différentes épaisseurs (en pouces) selon la norme américaine.
Profilés fermant l'espace ATAS
À partir d'HiCAD 2023, vous pouvez trouver les Panneaux sandwichs ATAS dans le catalogue sous Normes d'usine > Séries > Toit Mur Façade > Profilés fermant l'espace. Le catalogue Panneaux sandwichs, muraux contient cinq types de profilés multi-élément :
- Isoleren WL,
- Isoleren IM,
- Isoleren ML,
- Isoleren SL et
- Isoleren TE.
Nouveau type d'utilisation pour les tôles pliées
Un nouveau type d'utilisation, Ensemble Tôle pliée, est disponible pour les ensembles de tôles pliées, c'est-à-dire les ensembles dont l'élément principal est une tôle pliée. Le catalogue Normes d'usine > Type d'utilisation a été complété en conséquence.
Retrouvez plus d'informations à la page suivante
Nouveaux filetages UNC et UNF
Les anciens tableaux pour les filetages UNC et UNF ont été remplacés par de nouveaux tableaux retravaillés. Les anciens tableaux ont été renommés et marqués comme supprimés. Les moyens de connexion qui utilisent ces filetages ont été adaptés en conséquence.
|
Catalogue |
Tableau avant HiCAD 2023 |
Tableau à partir de HiCAD 2023 |
|---|---|---|
|
Usinage, général > Filetage extérieur
|
UNC A jusqu'à HiCAD 2022 |
UNC A |
|
UNF A jusqu'à HiCAD 2022 |
UNF A |
|
| Usinage > Filetage
|
UNC jusqu'à HiCAD 2022 |
UNC |
|
UNF jusqu'à HiCAD 2022 |
UNF |
Les nouveaux tableaux ont été créés en pouces.
