Attributions d'attribut : Tableau d'index
Lors de l'attribution d'attributs de HELiOS vers la CAO, des attributs peuvent être écrits sur des iPropriétés via des Tableaux d'index qui seront alors également visibles dans les cartouches des dessins.
Cela peut être utile, par exemple, pour afficher dans le cadre de dessin un historique des modifications d'une scène qui est basé sur le Gestionnaire des versions de HELiOS.

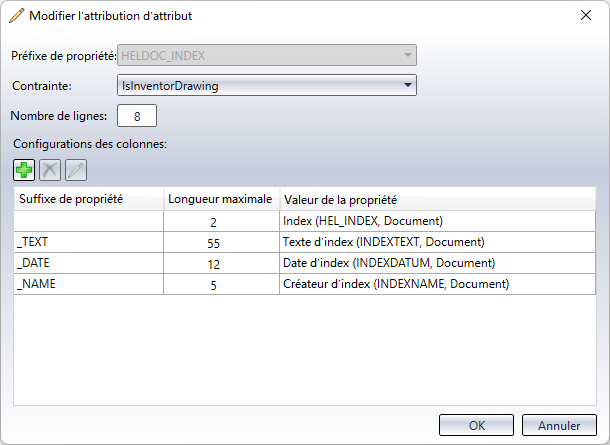

Modifier une attribution d'attribut : Tableau d'index (exemple)
Pour saisir ou modifier un tableau d'index, il faut sélectionner, dans la liste de choix, un Préfixe de propriété pour le cartouche.
Vous pouvez définir en dessous une Contrainte comme "IsInventorDrawing" pour garantir que cette attribution d'attributs est utilisée exclusivement pour les dessins Inventor.
Indiquez le Nombre de lignes souhaité dans le champ de saisie en dessous.
Les états d'index HELiOS sont alors affichés "de haut en bas" dans le cartouche. C'est-à-dire que : si le tableau d'index comporte 6 lignes et que l'index le plus récent est 8 (ou "h"), les index de 3 à 8 (ou "c" à "h") sont visibles dans le cartouche.
En cliquant sur

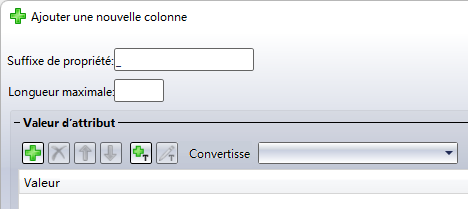

, vous pouvez ensuite ajouter des colonnes au tableau d'index. Une fenêtre de dialogue s'ouvre :
Saisissez un Suffixe de propriété significatif qui doit être affiché dans le cartouche et une Longueur maximale de caractères raisonnable pour le champ correspondant.

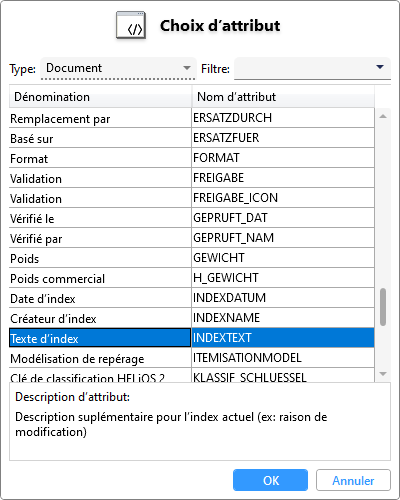

Par un clic sur Ajouter un attribut, une autre fenêtre de sélection s'ouvre pour l'attribut de la colonne :
Sélectionnez l'attribut de votre choix et confirmez par OK.

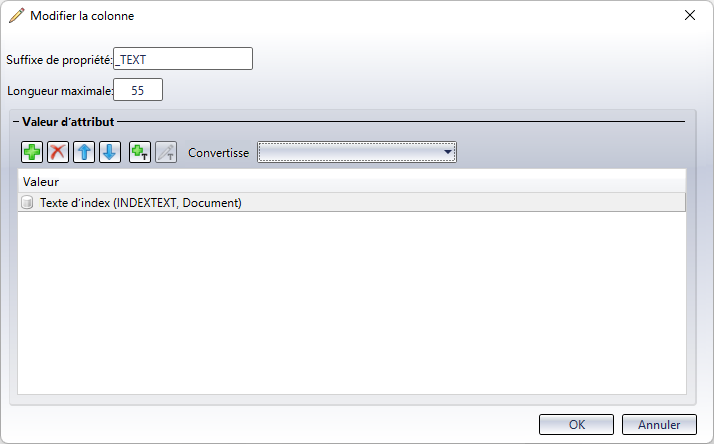

Quittez la fenêtre Modifier la colonne également par OK.

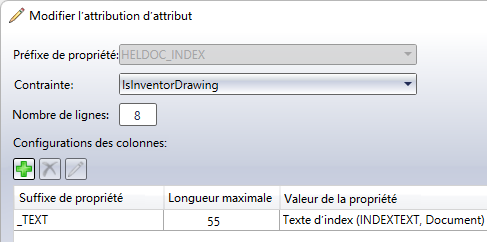

L'attribut a été ajouté par la suite de quoi au mapping d'attributs du tableau d'index
Quittez également cette fenêtre en cliquant sur OK, afin que le tableau d'index et son contenu soient inclus dans l'Attribution d'attribut pour l'exportation à partir de HELiOS.
