Modèle de dessin

Dans le sous-répertoire ...\templates\Inventor\ de votre dossier d'installation HELiOS ou HiCAD/HELiOS, vous trouvez le fichier du modèle de dessin Helios.idw.

Celui-ci doit se trouver dans le répertoire des modèles pour Inventor sur votre système local (par exemple C:\Users\Public\Documents\Autodesk\Inventor 2018\Templates). Pour la migration du fichier, veuillez suivre les instructions ci-dessous.

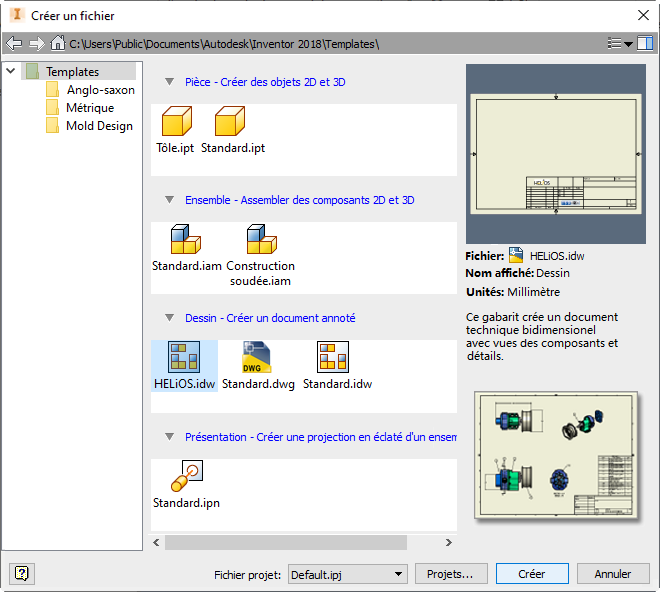

Si vous exécutez Fichier > Nouveau dans Inventor, c'est alors le modèle de dessin HELiOS qui est proposé dans la fenêtre de dialogue.

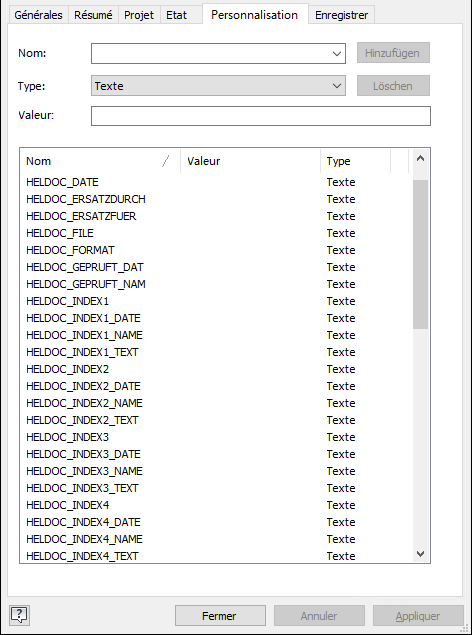

Le modèle de dessin fournit quelques iPropriétés personnalisées que vous pouvez faire correspondre à des attributs HELiOS via le mapping des attributs.

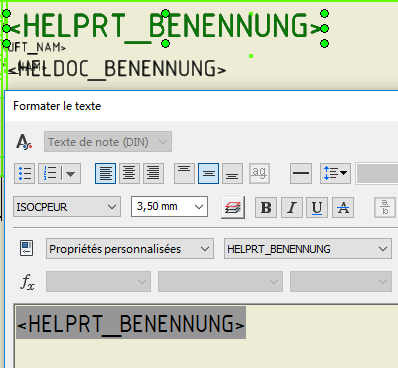

Dans la définition du cartouche du fichier modèle, les champs sont alors affectés en conséquence de ces propriétés personnalisées.

Vous pouvez continuer à les adapter et à les modifier à votre guise, afin d'enregistrer sur cette base d'autres modèles.



À savoir :

Lors de la première utilisation du modèle de dessin d'Inventor, il se peut que vous receviez un message système indiquant que celui-ci doit encore être migré pour votre version de l'application. Dans ce cas, il faut d'abord ouvrir explicitement Helios.idw en vue de son initialisation (à partir d'un autre répertoire que \Users\Public\Documents\Autodesk\Inventor 2018\Templates\ ou sous un autre nom de fichier) puis l'enregistrer à nouveau comme gabarit.

Avant de l'enregistrer comme gabarit (dans ...\Templates\), vous devez mettre à jour le fichier de modèle à l'aide de l'Éditeur de styles du ruban Gérer d'Inventor : Mettre à jour.

Après avoir défini la/les vue(s), un dessin doit d'abord être enregistré dans HELiOS avec le lien de document/d'article correspondant, afin que le contexte des attributs soit univoque. Par exemple via Saisie > Nouveau (Document / Application de l'article) .
