Configurateur d'escalier - Remarques
Ensembles

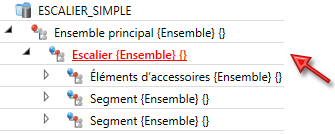

Pour les escaliers, un ensemble est créé et comporte le numéro ID Escalier. Cet ensemble est sous-divisé en deux types d'ensembles : Accessoires et Segments. L'ensemble des éléments accessoires comporte tous les boulonnages. L'ensemble des segments, quant à lui, contient les profilés et tôles (soudures inclues) pour le limon, les marches et les paliers. Pour les escaliers avec un palier intermédiaire, il existe deux ensembles avec le nom Segment. L'un fait référence aux composants pour l'entrée jusqu'au palier intermédiaire (inclus), le second correspond aux composants jusqu'à la sortie.
Feature

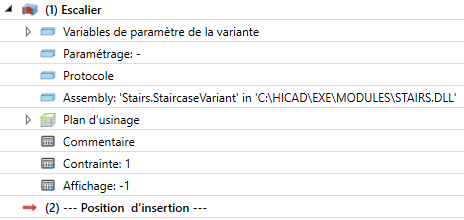

Le journal du Feature d'un escalier est nommé Escalier.
Modifier ultérieurement des escaliers
Pour effectuer une modification sur un escalier généré au préalable par le configurateur d'escalier, double-cliquez sur l'entrée Rez de marche(/escalier d'accès) dans le journal de feature.
Type d'utilisation des ensembles
Les types d'utilisation ci-dessous sont attribués aux ensembles de l'escalier :
| Ensemble | Type d'utilisation |
|---|---|
| Rez de marche (/escalier d'accès) | Rez de marche (/escalier d'accès) |
| Segment | Segment d'escalier |
| Limon | Limon |
Pertinence des ensembles pour la nomenclature
La pertinence pour la nomenclature des ensembles à générer par le configurateur d'escalier peut être établie dans l'éditeur de configuration (isdconfigeditor.exe) via Charpente métallique > Produits > Escalier. Cette pertinence est séparée entre :
- L'ensemble Nez de marche (/escalier d'accès)
- Les ensembles de segment
- Les ensembles de composants
Le paramétrage par défaut est le suivant :
Si vous désactivez ici la pertinence pour la nomenclature des ensembles de composants, alors le configurateur d'escalier ne définira aucun élément principal d'ensemble.
Actualiser/Modifier des escaliers
- L'actualisation des escaliers et garde-corps avec des éléments supprimés n'est plus possible à partir de HiCAD 2017. Toutefois, cela ne vaut que pour les escaliers et garde-corps initialement créés à partir de HiCAD 2017 (Version 2200).
- Les escaliers et garde-corps générés dans des versions antérieures (à partir de la version 2101.0 ) peuvent être actualisés ou modifiés, même si vous avez supprimé ultérieurement les éléments qui ont été créés par la variante correspondante. Cependant, ces éléments supprimés par la variante sont de nouveau générés au moment de l'actualisation lorsque les paramètres et la situation géométrique l'exigent.
