Travailler avec des esquisses

Esquisses planaires et esquisses 3D

HiCAD fait une différence entre les esquisses et les esquisses 3D.

Les esquisses sont des éléments 3D se trouvant sur un plan avec des lignes/arêtes libres. Elles sont utilisées exemplairement

pour dériver les éléments de translation, les perçages et les découpages ainsi que
pour les sweeps de chaîne d'arêtes et pour les vues en coupe.

Une esquisse 3D est le regroupement de lignes-éléments, c'est-à-dire de segments et de cercles, sans référence avec une surface. Les esquisses 3D sont exemplairement utilisées :

pour générer des surfaces,
pour définir des suites et des mailles de points pour des géométries de forme libre ou
comme lignes directrices pour créer des coupes transversales. Les points d'une esquisse 3D seront interprétés alors comme des points d'interpolation d'une courbe.

Les points suivants s'appliquent aussi bien aux esquisses planaires qu'aux esquisses 3D :

toutes deux ont comme type de géométrie Élément avec arêtes libres, elles diffèrent cependant du point de vue de leur type d'élément.
les esquisses n'engendrent pas d'historique de Feature et aucun Feature ne peut y être ajouté.

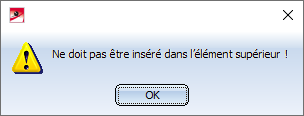

Les esquisses ne peuvent se voir subordonner un élément secondaire. Si cette action est tentée, le message suivant apparaît alors :

Les propriétés des esquisses en bref :

	Esquisse planaire	Esquisse 3D
Type d'élément	Esquisse	Esquisse 3D
Type de géométrie	Élément avec arêtes libres	Élément avec arêtes libres
Identification dans l'ICN
Feature possible	Non	Non
Éléments sec. possibles	Non	Non

Les esquisses planaires et les esquisses 3D se différenciant par leurs types d'élément, les filtres d'élément dans Rechercher s'appliqueront séparément pour les esquisses planaires et pour les esquisses 3D.

Les fonctions de création et de modification des esquisses se trouvent dans l'onglet Esquisse. Cet onglet s'active automatiquement lorsqu'une esquisse planaire ou une esquisse 3D est sélectionnée dans l'ICN ou sur la scène.

Objectif et représentation des esquisses

HiCAD attribue un objectif aussi bien aux esquisses qu'aux esquisses 3D au moment de leur création. Celui-ci influence, entre autres, la représentation des esquisses. HiCAD fait la différence entre

Objectif : Créer / Modifier et
Objectif : Élément de construction.

Les esquisses avec comme objectif Créer/Modifier sont en principe des "aides à la construction" à partir desquelles il est possible de dériver d'autres éléments ou usinages, comme des vues en coupe/de détail ou des coupes partielles. Les esquisses avec cet objectif sont représentées dans la vue active par des lignes plus larges et sont également visibles dans une modélisation ombrée.

Les esquisses avec comme objectif Élément de construction sont considérées dans HiCAD comme des éléments "normaux", utilisés comme élément inhérent à la scène. Elles diffèrent de l'objectif Créer/Modifier de la façon suivante :

Dans les coupes partielles, les vues en coupe et de détail, l'esquisse est coupée.
La représentation spécifique est abandonnée et, dans le mode ombré (sans arêtes), l'esquisse n'est pas représentée.
L'esquisse peut être éditée (modifiée) avec les fonctions sous Standard 3D > Outils > Réticule, c'est-à-dire qu'elle peut contenir des lignes médianes, des réticules (systèmes d'axes), etc.

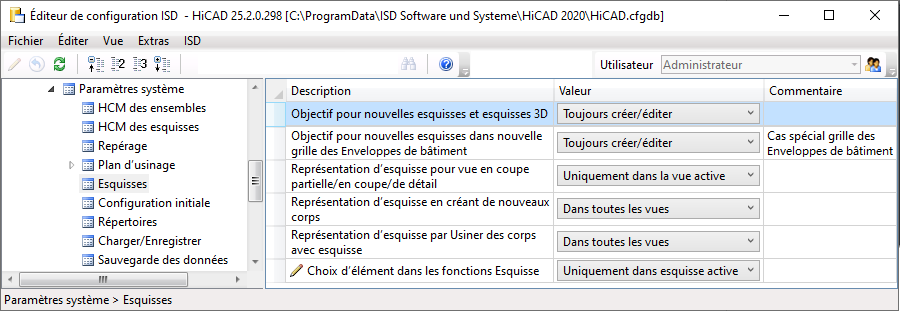

Il est possible de définir quel objectif leur sera attribué automatiquement dans le Gestionnaire de Configuration sous Paramètres système > Esquisses. Il est, par ailleurs, encore possible d'y spécifier comment les esquisses qui sont issues ou utilisées à partir d'autres fonctions doivent être représentées, par exemple lors de la définition des vues en coupe/de détail ou lors de la création d'éléments de translation/rotation.

Objectif pour nouvelles esquisses et esquisses 3D
Il sera possible de définir ici quel objectif sera attribué à une nouvelle esquisse :
Toujours créer/modifier
Il s'agit du paramètre prédéfini par ISD.
Toujours élément de construction
Demander à chaque fois
À la création d'une nouvelle esquisse, l'objectif sera expressément demandé.
Objectif pour nouvelles esquisses dans nouvelle grille des Enveloppes de bâtiment
Ce paramétrage s'applique aux esquisses qui ont été créées via le PlugIn Enveloppes de bâtiment. Le paramètre Demander à chaque fois n'y est pas disponible.
Représentation d'esquisse pour vue en coupe partielle/en coupe/de détail
Ce paramétrage concerne les esquisses qui ont été créées lors de la définition des vues en coupe partielle, en coupe et de détail. Ces esquisses peuvent être représentées au choix dans toutes les vues ou uniquement dans la vue active (paramètre par défaut).
Représentation d'esquisse en créant de nouveaux corps
Ce paramétrage concerne les esquisses qui ont été créées lors de la génération de nouveaux corps, par exemple à l'intérieur des fonctions pour Élément de translation, Élément de rotation, Sweep de chaîne d'arêtes, Tôle depuis esquisse, etc. Ces esquisses peuvent être représentées au choix dans toutes les vues (paramètre par défaut) ou uniquement dans la vue active.
Représentation d'esquisse par Usiner des corps avec esquisse
Ce paramétrage concerne les esquisses qui ont été créées lors de la modification des corps, par exemple à l'intérieur des fonctions Découper, Ajouter, etc. Ces esquisses peuvent être représentées au choix dans toutes les vues (paramètre par défaut) ou uniquement dans la vue active.

Pour modifier l'objectif d'une esquisse, recourez à la fonction Modifier l'objectif d'utilisation . Cette fonction se trouve sous Esquisse > Outils > Trier LE ainsi que dans le menu contextuel des esquisses sous Propriétés.

HCM des esquisses

Il est possible de paramétrer les esquisses planaires et esquisses 3D via les Paramétriques HCM d'une aide à la construction avec lequel vous repérez ou déplacez les éléments auxiliaires d'une esquisse. Les éléments correspondants de l'esquisse seront à cette occasion seront reliés entre eux par des Contraintes, soit des relations de cote, des rapports logiques et des restrictions. Une paramétrique transforme par la suite les éléments auxiliaires correspondants de telle sorte que les contraintes définies soient remplies.

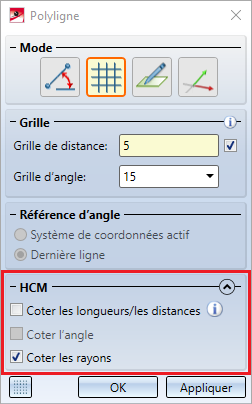

Au moment d'esquisser des polylignes, des cercles, des arcs et des ellipes, les contraintes HCM correspondantes peuvent également être créées automatiquement. Les éléments auxiliaires individuels de la polyligne sont alors reliés entre eux automatiquement par des contraintes de cote et de position. Vous pouvez activer cet automatisme directement dans la boîte de dialogue pendant le dessin des éléments de l'esquisse.

Les contraintes automatiques se réfèrent toujours au système de coordonnées d'élément.

Pendant le dessin des éléments de l'esquisse, cet automatisme peut être désactivé pour des éléments en particulier en maintenant appuyée simultanément sur la touche MAJ (Shift).

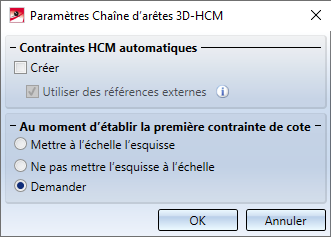

Si vous souhaitez plus durablement désactiver les contraintes HCM automatiques, décochez alors, dans les Paramètres HCM sous Esquisse > HCM > Outils, la case Créer.

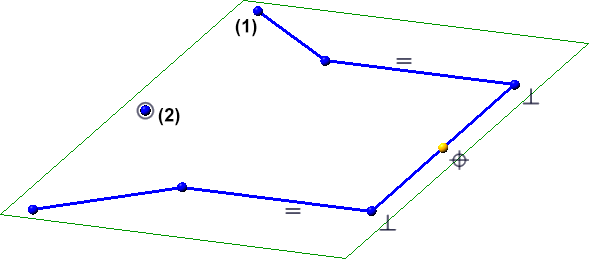

Si cet automatisme est activé ou qu'une esquisse est paramétrée manuellement, les points de l'esquisse seront alors surlignés en couleur. Les points initiaux et finaux des lignes de l'esquisse seront identifiés par un cercle plein (1), les points isolés de l'esquisse par un cercle plein avec un cercle (2).

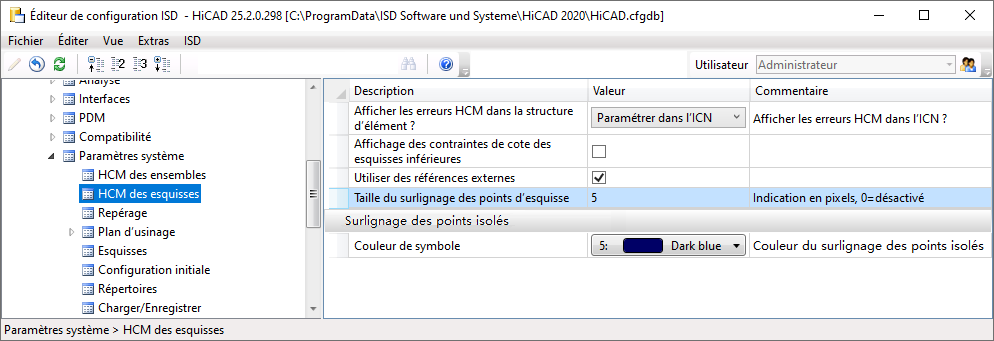

La taille et la couleur du surlignage sont spécifiées dans le Gestionnaire de Configuration sous Paramètres système > HCM des esquisses.

Si les points d'esquisse ne doivent pas être mis en évidence par un surlignage, indiquez alors pour le paramètre Taille du surlignage des points d'esquisse la valeur 0.
Si un élément possède comme éléments secondaires des esquisses avec des contraintes HCM, ces contraintes de cote peuvent alors être automatiquement affichées lors de l'identification de l'élément supérieur. Pour cela, vous devez cocher la case Affichage des contraintes de cote des esquisses inférieures dans le Gestionnaire de Configuration sous Paramètres système > HCM des esquisses.
Si des contraintes HCM sont attribuées à une esquisse, un clic gauche sur le texte de cote ou de contrainte dans le dessin de la cote ou de la contrainte correspondante sera automatiquement sélectionné dans la fenêtre HCM de l'ICN. Cela vaut également en sens inverse.
Les esquisses avec des contraintes HCM sont identifiées dans l'ICN par un symbole de cadenas .

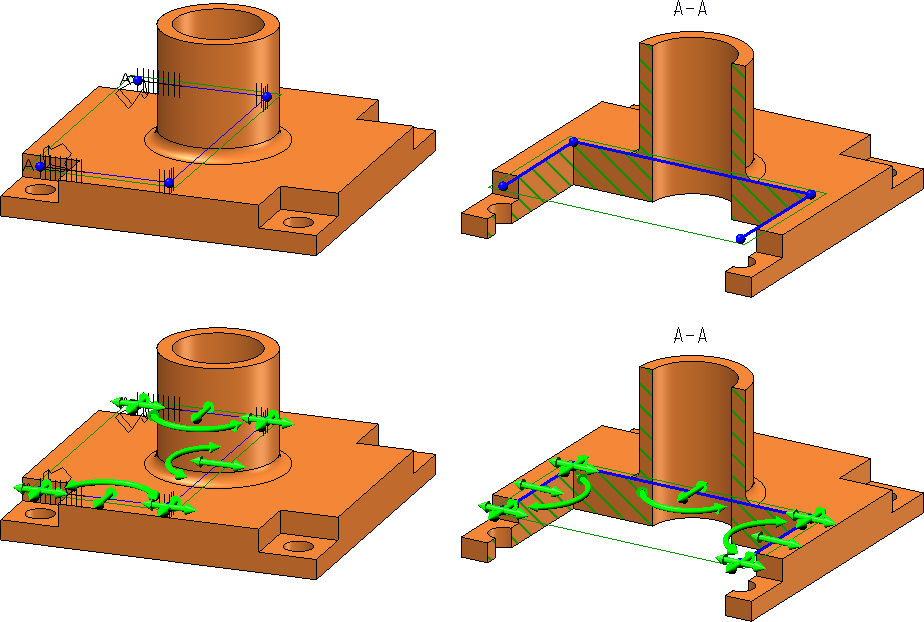

Si une esquisse est paramétrée avec l'objectif Créer/Modifier dans une vue en coupe active, les points finaux de la ligne, les points isolés et les degrés de liberté de l'esquisse y seront alors également visualisés.

Pour de plus amples informations sur les HCM d'esquisse, voir le chapitre Constraint Manager des chaînes d'arêtes 3D (HCM d'esquisse).

Un exemple montrant comment créer en quelques étapes une esquisse 3D avec les contraintes HCM, par ex. comme base d'une main-courante de balustrade, peut être trouvé ici.

Remarques sur les options de point de l'auto-pilote

En dessinant

l'auto-pilote affichera, en fonction de la position du curseur ou de la situation, les options de point qui sont surlignées en couleurs dans la barre d'état Paramètres de l'auto-pilote présente en bas de l'interface HiCAD.

Veuillez également prendre en compte les limites suivantes en fonction de la chaque situation.

Esquisses planaires

Esquisse > Dessiner > Rectangle > Mode Libre

Esquisse > Dessiner > Ellipse

Esquisse > Dessiner > Ellipse > Ellipse partielle

Esquisses 3D

	T	F	O	S2
Esquisse > Nouveau > Point
Esquisse > Dessiner > Main levée
Esquisse > Dessiner > Texte

Direction/Axe

Pour sélectionner une direction ou un axe via deux points, un point T, F, O et S2 vous sera proposé pour le deuxième point, et non pour le premier point. Cela concerne les fonctions d'esquisse suivantes :

Chaîne d'arêtes HCM

Pour toutes ces fonctions, les points S et S2 seront proposés, à l'exception de Glisser.

Pour les cercles et les arcs, lorsque vous utilisez l'option de point O, veuillez concernant l'attribution automatique des contraintes HCM noter ce qui suit :

L'option de point O est également disponible si à la place d'un point également une ligne de tangente a été sélectionnée.
Si l'option de point O est utilisée pour déterminer le point médian d'un cercle ou d'un arc ou le point initial d'un arc, une contrainte de position sera définie sur la ligne utilisée. Pour un point sur le cercle ou l'arc de cercle, aucune contrainte de position ne sera définie.

Un petit exemple :

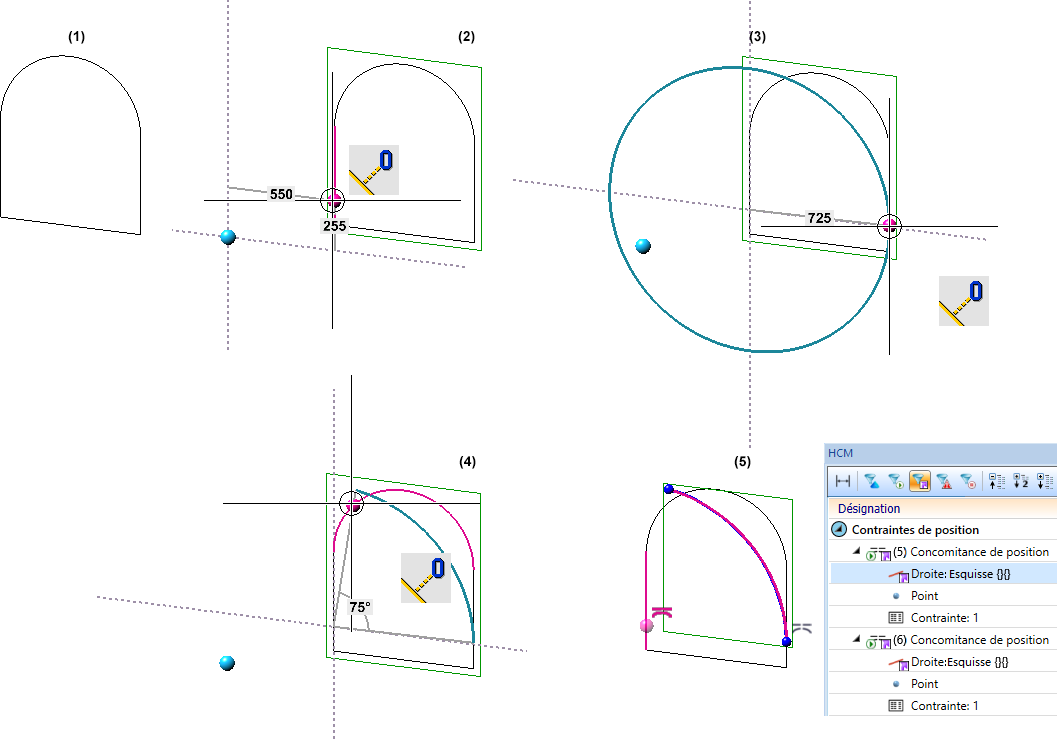

Dans l'exemple ci.dessous, un arc est dessiné avec la fonction Arc de cercle . Pour déterminer le point médian, le point initial et le point final du cercle, on recourt à l'option de point O.

(1) Esquisse originale, (2) Point médian de l'arc, (3) point initial de l'arc, (4) Point final de l'arc, (5) Résultat avec contrainte de position

Représentation de la grille de référence pour les esquisses

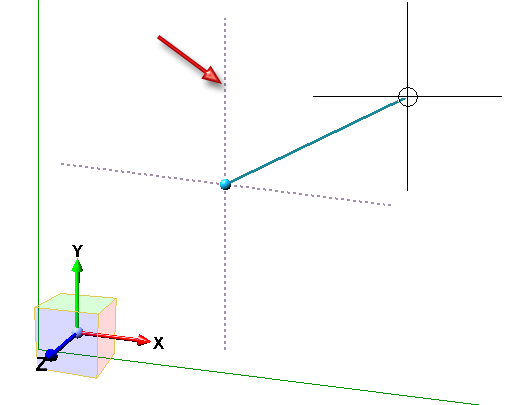

La représentation de la grille de référence, pour créer des esquisses et des esquisses 3D avec l'outil d'esquisse, peut être paramétrée dans le Gestionnaire de Configuration sous Paramètres système > Esquisses dans l'encart de la fenêtre appelé Représentation de la grille de référence.

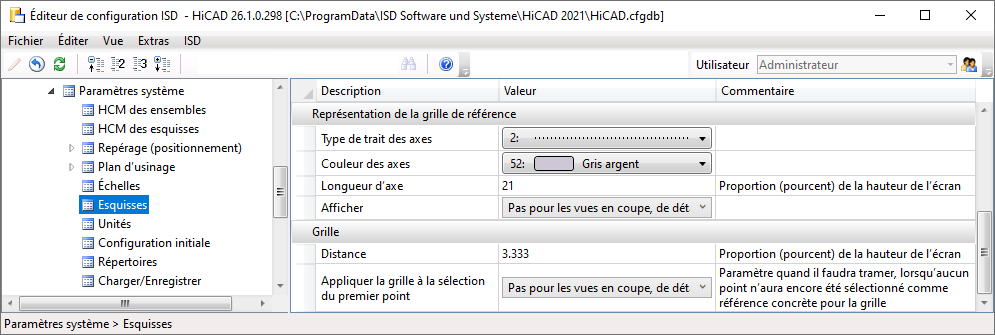

L'image montre les paramètres par défaut prédéfinis par ISD.

Il est possible de paramétrer le type de trait, la couleur et la longueur des axes. Sous Affichage, vous pouvez choisir quand la grille de référence devra être affichée :

Il est encore possible de paramétrer la trame du premier point, ainsi que la finesse de grille de distance. Le paramètre par défaut pour la distance s'effectue lors d'un redémarrage de HiCAD.

Pour le premier point, les paramètres possibles sont :

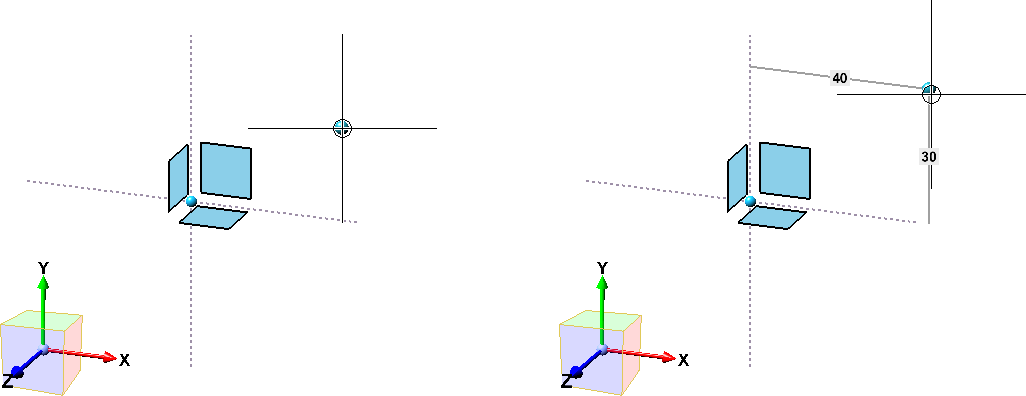

Sans trame du premier point (à gauche) et avec trame (à droite)

Divers

Par un clic droit sur une esquisse, vous accédez au menu contextuel des esquisses, respectivement des esquisses planaires ou des esquisses 3D. Vous y retrouvez par exemple des fonctions avec lesquelles vous pouvez dériver du plan de l'esquisse correspondante un autre élément 3D, par exemple des éléments de translation/rotation, des profilés, des tôles, des caillebotis, des verres, etc. Si une esquisse (planaire ou 3D) est attribuée comme éléments secondaire à un solide 3D, le menu contextuel met alors également à disposition les fonctions pour Découper et Ajouter. En lançant l'une de ces fonctions via le menu contextuel, le solide supérieur sera modifié.
Dans les fonctions d'esquisse, il est possible d'accéder comme point à la perpendiculaire de la position actuelle du curseur à la ligne/ l'arête la plus proche en maintenant la touche CTRL et le bouton gauche de la souris (BGS) enfoncés. Veuillez noter que l'option de point affichée au curseur (par exemple I - Point final ou M - Point médian) ou la grille d'esquisse sera ignorée dans ce cas ! En d'autres termes, c'est toujours le point en ligne le plus proche qui sera appliqué, et non le point final ou le point de grille affiché.
Si vous répétez une esquisse planaire, la copie reprend alors l'objectif de l'originale.
