Joint de panne - DAST PM/PQ (405/415)
Pour raccorder deux profilés par un joint de panne DAST, vous avez le choix entre

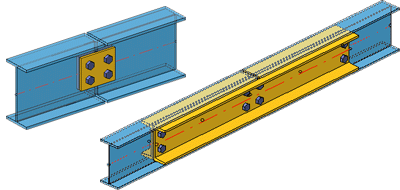

À gauche : Joint de panne PQ avec capacité de charge de force de cisaillement Vz,Rd (1). À droite : Joint de panne PM avec couple nominal My (2)
Exemples
Joint de panne selon DAST PM (405)
Cette fonction raccorde deux profilés par un joint de panne rigide, avec une capacité de charge de couple, au moyen de rabats bilatéraux sur l'âme selon DAST PM. Pour les rabats de l'âme entrent en ligne de compte des profilés en U ou de s aciers plats. Le raccordement peut être effectué à fleur ou avec un espace. Lors d'un raccordement avec espace, les profilés seront raccourcis en conséquence.
- Identifiez les deux profilés aux extrémités de référence.

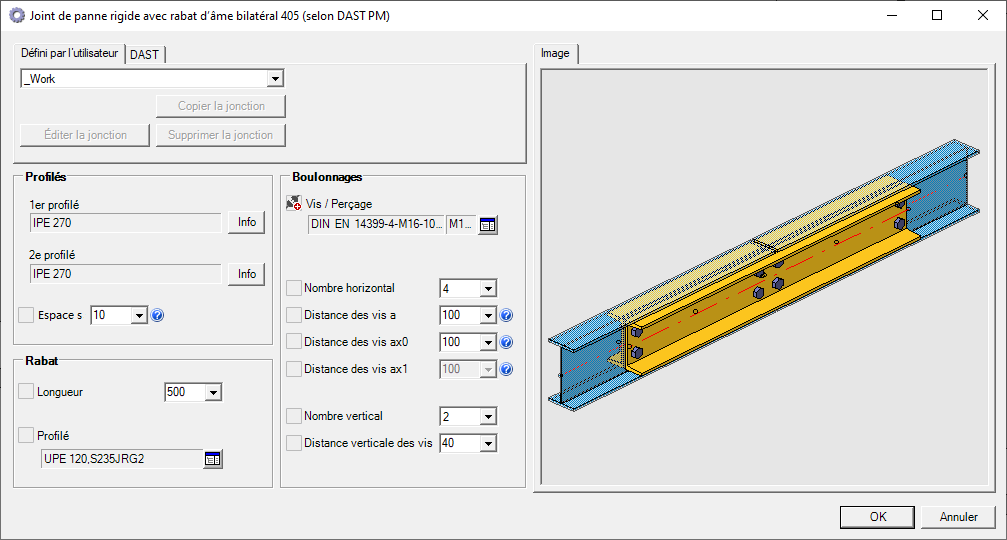

- La fenêtre de dialogue Joint de panne rigide s'ouvre.
Choisissez tout d'abord, en cliquant sur l'onglet correspondant, en haut à gauche, si le raccordement est défini par l'utilisateur ou doit être effectué selon un tableau DAST.
- Pour une insertion définie par l'utilisateur, sélectionnez ensuite dans la liste de choix la configuration souhaitée.
- Pour une insertion via un tableau DAST, sélectionnez la jonction prédéfinie souhaitée.
- Les champs de saisie seront remplis en fonction de la configuration choisie ou de la jonction sélectionnée et peuvent toujours être corrigés au besoin. Veuillez toutefois noter que l'édition des champs disponibles dépend de l'indicateur de type respectif !
- Cliquez sur OK pour créer la jonction à partir des données actuelles.
Les rabats seront subordonnés à l'ensemble du premier profilé, le boulonnage à l'ensemble du deuxième profilé.
Joint de panne selon DAST PQ (415)
Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Jonctions > Chant sur chant > Rabats > DAST PQ (415)
Cette fonction raccorde deux profilés par un joint de panne flexible, avec une capacité de charge de force de cisaillement, au moyen de rabats bilatéraux sur l'âme selon DAST PQ. Les rabats de l'âme sont ici des tôles. Le raccordement peut être effectué à fleur ou avec un espace. Lors d'un raccordement avec espace, les profilés seront raccourcis en conséquence.
- Identifiez les deux profilés aux extrémités de référence.

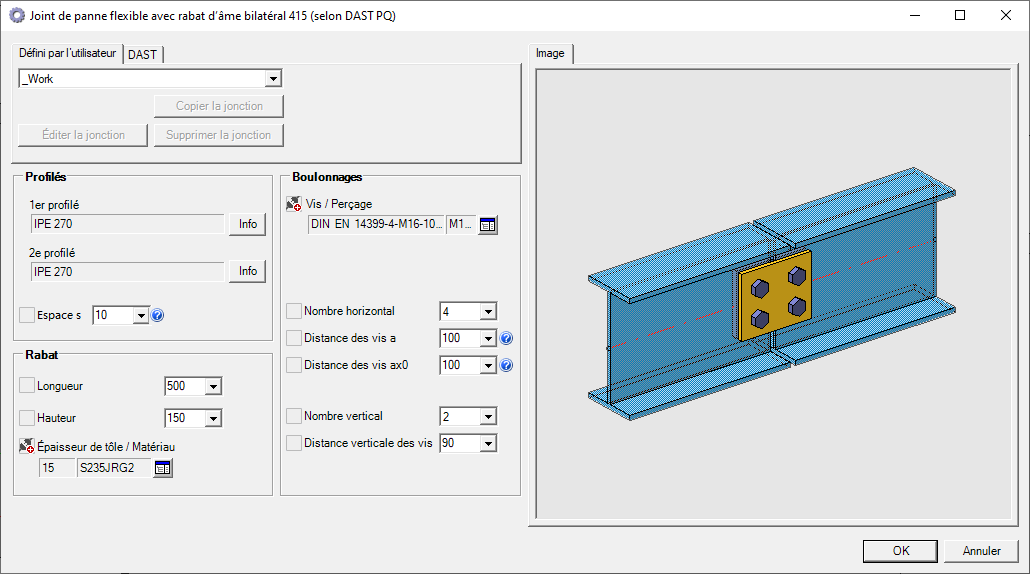

- La fenêtre de dialogue Joint de panne flexible s'ouvre.
Choisissez tout d'abord, en cliquant sur l'onglet correspondant, en haut à gauche, si le raccordement est défini par l'utilisateur ou doit être effectué selon un tableau DAST.
- Pour une insertion définie par l'utilisateur, sélectionnez ensuite dans la liste de choix la configuration souhaitée.
- Pour une insertion via un tableau DAST, sélectionnez la jonction prédéfinie souhaitée.
- Les champs de saisie seront remplis en fonction de la configuration choisie ou de la jonction sélectionnée et peuvent toujours être corrigés au besoin. Veuillez toutefois noter que l'édition des champs disponibles dépend de l'indicateur de type respectif !
- Cliquez sur OK pour créer la jonction à partir des données actuelles.
Les rabats seront subordonnés à l'ensemble du premier profilé, le boulonnage à l'ensemble du deuxième profilé.
