Zeichnungsableitung von Kantblechen

Für die Planung und Fertigung sind Zeichnungsableitungen (Werkstattzeichnungen) mit Abwicklung, Blechschnitt und 3D-Ansicht unbedingt erforderlich. Die automatisierte Erstellung/Verwaltung dieser wichtigen Unterlagen erfolgt im HiCAD über die Multifunktionsleiste Zeichnungsverwaltung, Bereich Werkstatt, Funktion Zeichnung. Dort können Sie analog zur Stahlbau-Werkstattzeichnung auch Kantblech-Werkstattzeichnungen erstellen.

Damit die Verwaltung und Ableitung Ihrer Kantbleche ohne Komplikationen verläuft, beachten Sie bitte die Voraussetzungen für das Arbeiten mit der Zeichnungsverwaltung.

.

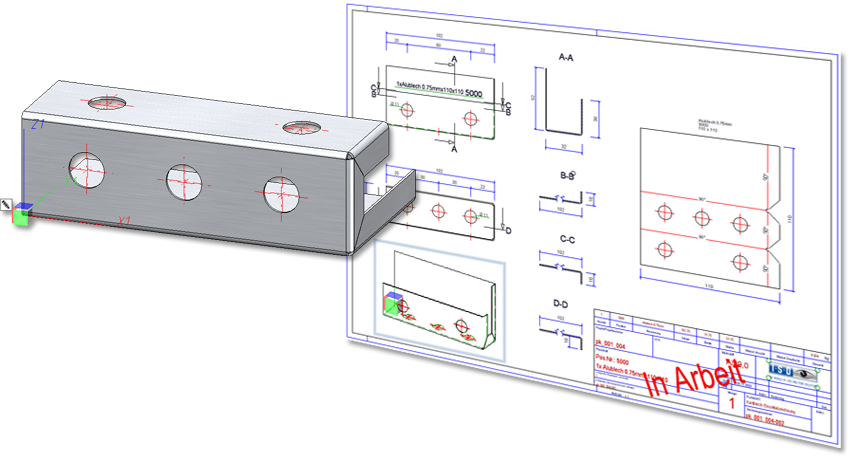

Blech mit den 2 Bohrungen als Vorderansicht für die Teileausrichtung definiert



Hinweis:

• Die Bemaßungsregeln für Abwicklungsansicht bei der Zeichnungsableitung lassen sich im Bemaßungsregeln-Editor festlegen. Das Dialogfenster hat die entsprechende Registerkarte Abwicklung.

• Wenn Sie die Bearbeiten von Abwicklungen in der Fertigungszeichnung erlauben (Konfigurationsmanagement > PDM > Zeichnungsableitung > Fertigungszeichnung) können keine automatischen DXF-Daten für Kantbleche mehr erstellt werden, da die CAM-Daten direkt aus dem Kantblech erzeugt werden. Das heißt: Steht der Konfigurationsparameter DXF-Daten erstellen bei der Zeichnungsverwaltung unter Externe Bauteildaten auf Ja, dann wird er nicht ausgewertet. In diesem Fall erscheint beim Start von HiCAD eine Meldung.
