Teileausrichtung bei Kantblechen

Mit der Teileausrichtung bestimmen Sie, welche Ansicht des Kantbleches bei der Zeichnungsableitung, als Vorderansicht oder Draufsicht gelten soll.

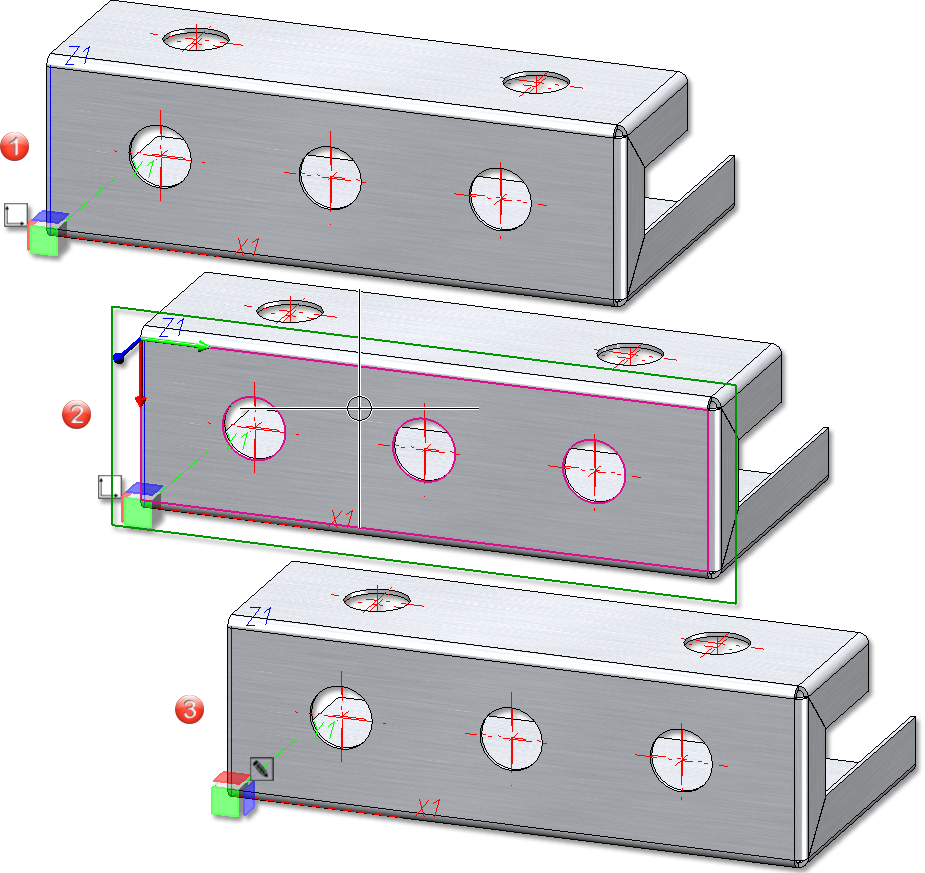

(1) Teileausrichtung nicht gesetzt
(2) Bestimmen der Vorderansicht wie bei der Auswahl der Bearbeitungseben
(3) Die Kennzeichnung wurde entsprechend geändert

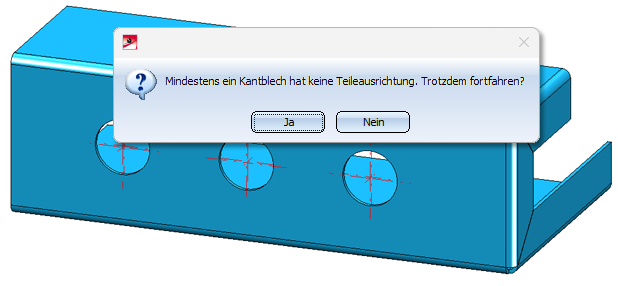

Haben Sie im Konfigurationsmanagement die Option Teileausrichtung für Kantbleche prüfen (Automatische Zeichnungsableitung > Fertigungszeichnung) angehakt, dann erscheint bei der Ableitung ohne Teileausrichtung eine Meldung.

Mit Ja werden die Zeichnungen erstellt. Mit Nein brechen Sie die Zeichnungsableitung ab. Auch im Design Checker können Sie, unabhängig von der Einstellung im Konfigurationsmanagement, die Teileausrichtung prüfen.

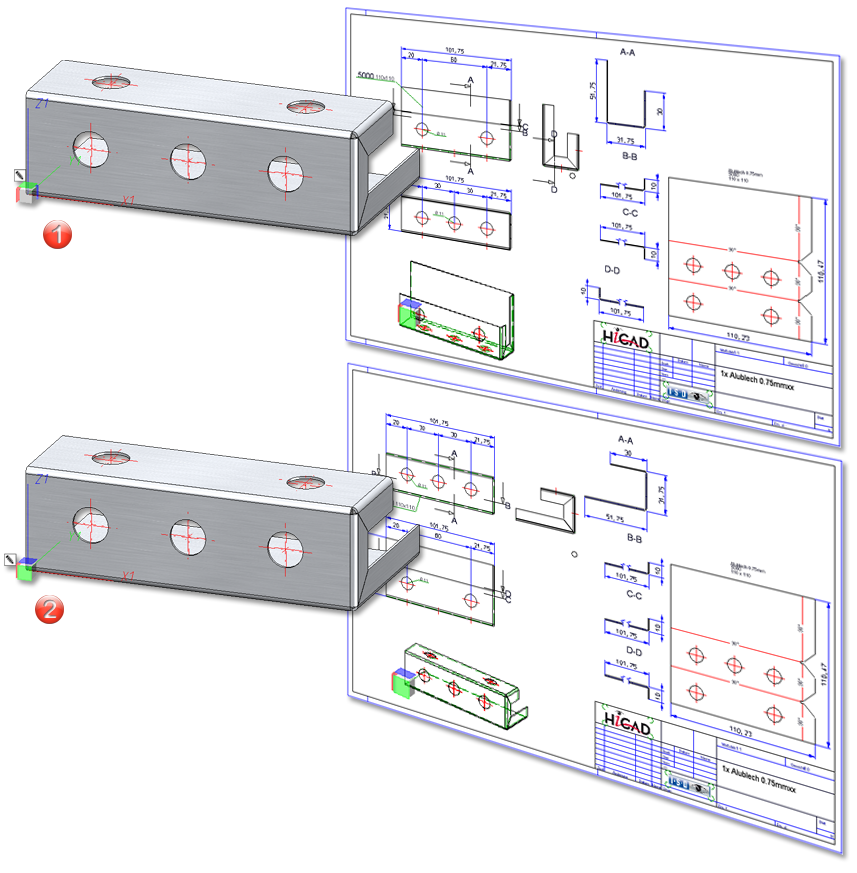

(1) Blech mit den 2 Bohrungen als Vorderansicht definiert
(2) Blech mit 3 Bohrungen als Vorderansicht definiert



Teileausrichtung bei Blech entlang Skizze

Bei der Funktion Blech entlang Skizze wird die Teileausrichtung und auch die Abmessungsausrichtung automatisch auf die Vorderansicht des Bleches gesetzt. Sie können diese Ausrichtung natürlich jederzeit ändern.

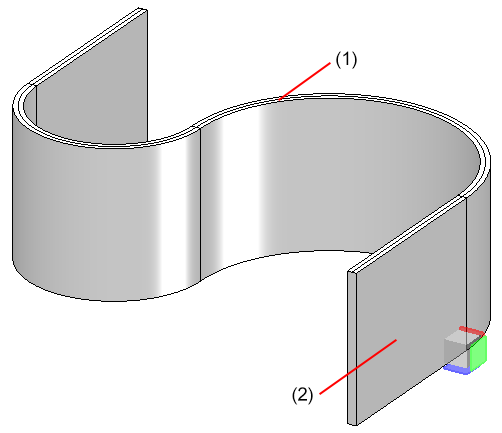

(1) Skizze, (2) Vorderansicht
