Form-, Lagetoleranzen bearbeiten

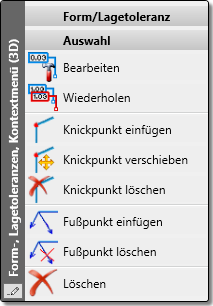

Die Bearbeitungsfunktionen für Form-, Lagetoleranzen finden Sie - nach einem Klick mit der rechten Maustaste auf eine vorhandene Form-, Lagetoleranz - im Kontextmenü. Die dort verfügbaren Funktionen entsprechen im Wesentlichen denen für Beschriftungen.

So können Sie Fuß- oder Knickpunkte einfügen, verschieben und löschen sowie Toleranzen löschen.

Mit der Funktion Wiederholen lässt sich die aktuelle Toleranz auf andere Bauteile übertragen. Dazu wählen Sie das gewünschte Bauteil und dann den Bezugspunkt.

Mit der Funktion Eigenschaften können Sie die Toleranz bearbeiten. Dazu wird das DialogfensterForm- und Lagetoleranzen angezeigt. Hier können Sie Symbole, Toleranzwert oder -buchstaben der Toleranz ändern.

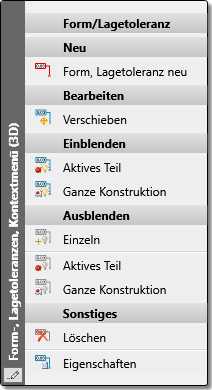

Für Form-/Lagetoleranzen die vor HiCAD 2023 SP2 erstellt wurden, steht das frühere Kontextmenü zur Verfügung.
