Thema: HiCAD Stahlbau

Varianteneditor für Geländer

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen+Geländer > Variantenedior für Geländer

Mit dieser Funktion speichern Sie kundenspezifische Geländerkomponenten als Variante. Voraussetzung ist, dass Sie die entsprechende Geländerkomponente konstruiert und parametrisiert haben und ein Einbaukoordinatensystem für die Variante festgelegt haben.

Bei individuellen Geländerkomponenten, gilt der Dialog für die jeweilige Registerkarte des Geländerkonfigurators. Das heißt, wenn Sie beispielsweise auf der Registerkarte Füllung eine kundenspezifische Variante auswählen, zu der ein entsprechende Benutzerdialog existiert, dann wird dieser Dialog auf der Registerkarte Füllung angezeigt.

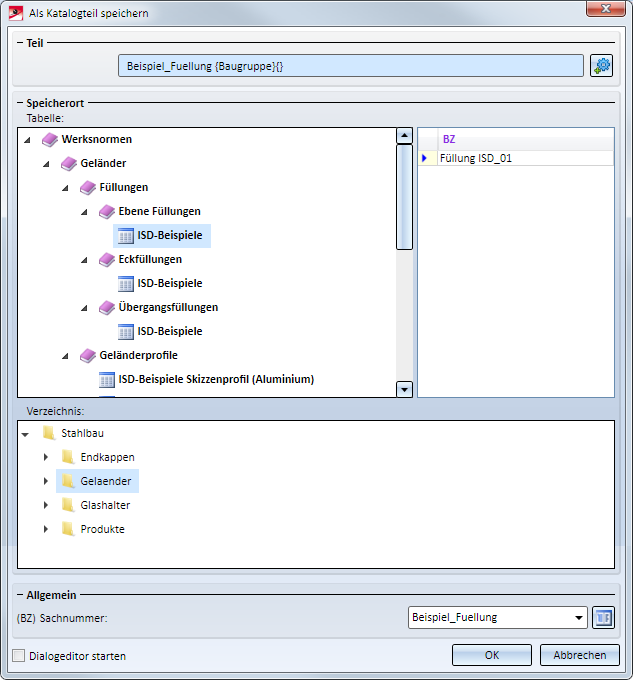

Um eine neue Geländerkomponente als Variante zu speichern, wählen Sie die entsprechende Baugruppe aus und rufen dann im Andockfenster Bauwesenfunktionen unter Stahlbau > Treppen + Geländer > Geländer die Funktion Funktion Varianteneditor für Geländer auf.

Unter Teil wird das beim Aufruf der Funktion aktive Teil angezeigt. Wollen Sie ein anderes Teil/eine andere Baugruppe wählen, dann klicken Sie auf das Symbol und wählen Sie das Teil/die Baugruppe im ICN oder in der Konstruktion aus.

Unter Tabelle wählen Sie aus, in welcher Tabelle die Geländekomponente gespeichert werden soll. Rechts daneben sehen Sie, welche Datensätze in der gewählten Tabelle bereits vorhanden sind.

Im Bereich Verzeichnis bestimmen Sie in welchem Unterordner des HiCAD-Ordners KATALOGE die

die CSV-Datei mit den Variablen,
die KRA-Datei mit der Geometrie sowie ,
die ISDGUI-Datei mit dem benutzerspezifischen Dialog für diese Variante (optional)

abgelegt werden sollen.

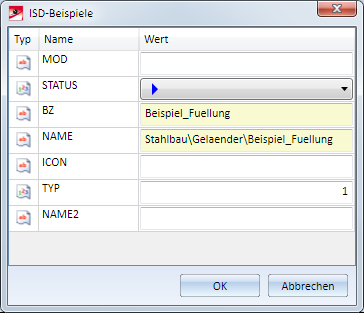

Unter Allgemein lässt sich die Bezeichnung (BZ) der Variante im Katalog ändern. Defaultmäßig wird hier die Sachnummer des gewählten Teils / der Baugruppe angezeigt. Durch einen Klick auf das Symbol wird das folgende Dialogfenster angezeigt:

Hier bestimmen Sie, was in die Tabellenspalten der Variante eingetragen werden soll.

Spalte	Bedeutung
STATUS	Jedem Datensatz einer Tabelle kann ein bestimmter Status zugeordnet werden. Dieser Status wirkt sich bei der Auswahl von Teilen in HiCAD aus. Um den Status festzulegen: Folgende Status sind möglich: Nicht verfügbar Der Datensatz wird in HiCAD grau dargestellt und kann nicht gewählt werden. Hauptreihe Diese Datensätze haben beim Einbau in HiCAD erste Priorität. Nebenreihe Diese Datensätze haben beim Einbau in HiCAD zweite Priorität.
BZ	Bezeichnung des Verlegeelementes
NAME	Link zur KRA-Datei der Geländerkomponente und zwar relativ zum HiCAD Ordner Kataloge\Werksnormen. Dieser Eintrag wird in Abhängigkeit von der gewählten Tabelle und dem Teilenamen automatisch vergeben. Beispiele: Der Eintrag test.KRA verweist auf den HiCAD-Ordner Kataloge\Werksnormen\test.KRA. Der Eintrag test\test.KRA verweist auf den HiCAD-Ordner Kataloge\Werksnormen\test\test.KRA.
ICON	Soll einer Tabelle ein Vorschaubild in Form einer BMP- oder EMF-Datei zugeordnet zugeordnet werden, dann kann hier der Name der Datei angegeben werden. Ausführliche Informationen zu Vorschaubildern finden Sie in der Hilfe des Katalogeditors.
TYP	Beim Speichern von Teilen mit Katalogeintrag können Sie dem Teil einen Typ zuordnen. Dieser wird beim Einbau der Teile über den Normteilkatalog berücksichtigt. Festes 2D/3D-Teil Beim Einbau ist nur die Angabe des Passpunktes erforderlich. 2D-Teil/Skizze mit Auswahl der Einbauart Neben der Bestimmung des Passpunktes muss die Einbauart gewählt werden (z. B. Drehung oder Translation). Variante mit Variablenabfrage Enthält ein Teil anstelle fester Abmessungen Variablen, dann werden diese beim Einbau des Teils abgefragt. Normvariante Das Teil wird als Normvariante eingebaut. Das bedeutet, dass das Teil in einer Tabelle des Werksnormkataloges in verschiedenen Ausprägungen definiert worden ist.
Name2	Bezieht sich die Variante auf eine andere Designvariante (Postprocessing), dann kann hier der Name der Designvariante angegeben werden. ansonsten lassen Sie das Feld leer.

Ist die Checkbox Dialogeditor starten aktiv, dann wird beim Verlassen des Fenster mit OK automatisch der HiCAD Dialogeditor gestartet und automatisch die CSV-Datei mit den Variablen geladen. Sie können dann direkt mit der Erstellung des Dialoges beginnen. Das ISDGUI-Archiv wird beim Speichern des Dialoges automatisch im selben Ordner wir die CSV-Datei abgelegt.

i Hinweise:

Existiert zum gewählten Teil bereits eine Variante (maßgebend ist der Teilename), dann sind Eingaben im Dialogfenster Als Katalogteil speichern nicht möglich. Sie können aber den Dialogeditor starten und so (falls noch kein Dialog vorhanden ist) einen neuen Dialog anlegen oder den bereits vorhandenen Dialog bearbeiten.

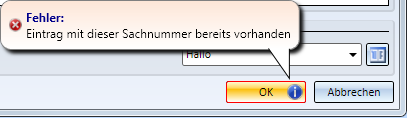

Existiert zu einer Sachnummer bereit ein Eintrag in der Tabelle, dann wird dies durch das Symbol am OK Button angezeigt.

Wird keine Benutzerdialog definiert, dann werden bei der Auswahl der Variante im Geländerkonfigurator nur die Eingabefelder für die verwendeten Variablen angezeigt.
Alternativ können Sie den Dialogeditor durch Ausführung der EXE-Datei HiCADGUICreatorApp.exe im HiCAD EXE-Verzeichnis starten. Um einen neuen Dialog anzulegen, wählen Sie Neu und dann die entsprechende CSV-Datei. Um einen bereits vorhandenen Dialog zu bearbeiten, öffnen Sie das entsprechende ISDGUI-Archiv.

Beispiel einer kundenspezifischen Geländervariante • Treppen und Geländer (3D-STB) • Stahlbau-Funktionen
