Thema: Katalogeditor

Datensatz ändern

• Werte/Texte ändern
• Status ändern
• Textbereich ersetzen

Nicht alle Felder eines Datensatzes können geändert werden. Dies gilt insbesondere für die vordefinierten Datensätze der HiCAD-Tabellen. Hier lässt sich in der Regel lediglich der Status ändern. Dagegen können neu eingefügte Datensätze beliebig geändert werden.

Werte/Texte ändern

1. Doppelklicken Sie auf das Feld.
2. Tragen Sie den  neuen Wert oder Text ein. Sie können auch die Befehle Kopieren/Einfügen verwenden. Sie finden diese Befehle im Menü Bearbeiten oder im Kontextmenü, das Sie durch einen Klick mit der rechten Maustaste auf ein Feld aktivieren.

Wenn Sie einen Eintrag in der Spalte BZ ändern, wirkt sich dies ggf. auch auf die HiCAD-Teileattribute aus, d. h. auf die Sachnummer und die Benennung2.

Beispiel:

Nehmen wir ein Hohlprofil der Tabelle HQ-warm (DIN EN 10210-2 HQ), z. B. HQ 20x20x2 DIN EN 10210-2.

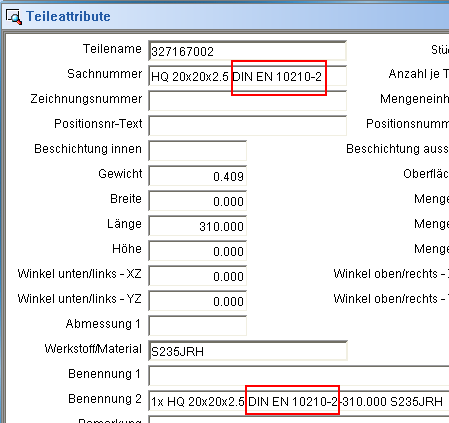

Teileattributmaske in HiCAD

Angenommen Sie wollen nicht, dass der DIN-Name DIN EN 10210-2 erscheint, dann könnten das Feld BZ im Katalogeditor entsprechend ändern.

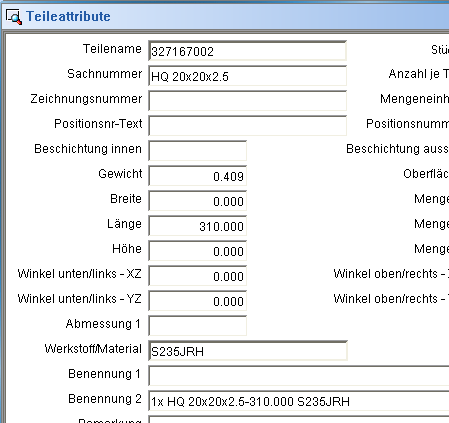

Teileattributmaske nach der Änderung der Bezeichnung

Tipp:

Wenn Sie Datensätze von Standard-Tabellen ändern wollen, dann sollten Sie immer Kopien dieser Datensätze anlegen und dann die Kopie ändern. Anschließend setzen Sie den Status des Originals auf Gelöscht und speichern die Tabelle. Anstelle des ursprünglichen Datensatz wird dann in HiCAD Ihre Kopie zur Auswahl angeboten. Der Originaldatensatz kann aber jederzeit über eine entsprechende Statusänderung im Katalogeditor aktiviert werden.

Status festlegen

Jedem Datensatz kann ein bestimmter Status zugeordnet werden. Dieser Status wirkt sich bei der Auswahl von Normteilen in HiCAD aus. Um den Status festzulegen:

1. Doppelklicken Sie auf das Feld Status.
2. Öffnen mit der Schaltfläche die Listbox.
3. Wählen Sie den neuen Status. Folgende Status sind möglich:

• Nicht verfügbar
  Der Datensatz wird in HiCAD grau dargestellt und kann nicht gewählt werden.
• Gelöscht
  Der Datensatz wird in HiCAD nicht angezeigt. Er kann aber durch eine Statusänderung jederzeit wieder aktiviert werden.
• Hauptreihe
  Diese Datensätze haben beim Einbau in HiCAD erste Priorität.
• Nebenreihe
  Diese Datensätze haben beim Einbau in HiCAD zweite Priorität.

Um eine Spalte zu durchsuchen:

1. Tragen Sie den Suchbegriff in das Suchfeld der Symbolleiste ein.
2. Setzen Sie den Cursor in der zu durchsuchenden Spalte auf die Zeile, ab der die Suche beginnen soll.
3. Drücken Sie die rechte Maustaste und wählen Sie den Befehl Suchen nach ... Der gefundene Suchbegriff wird markiert.
4. Drücken Sie - falls gewünscht - F3, um die Suche fortzusetzen.

Hinweis:

Sollen Datensätze mit dem Status Gelöscht beim Öffnen einer Tabelle ausgeblendet werden, dann aktivieren Sie die Option Gelöschte Datensätze ausblenden im Menü Ansicht. Dies ist die ISD-seitige Voreinstellung. Ist die Option aktiv, dann wird beim Öffnen einer Tabelle mit "gelöschten" Datensätzen in der Titelleiste des Katalogeditors die Meldung !!! Achtung! Es gibt ausgeblendete Inhalte: Datensätze !!! angezeigt.

Textbereich ersetzen

Um innerhalb einer Spalten einen Textbereich zu ersetzen:

1. Markieren Sie den zu ersetzenden Bereich einer Spalte.
2. Drücken Sie die rechte Maustaste und wählen Sie Textbereich ersetzen.
3. Geben Sie den Text ein, der ersetzt werden soll und dann den Ersatztext.
4. Verlassen Sie das Dialogfenster mit OK.
