Thema: HiCAD Blech

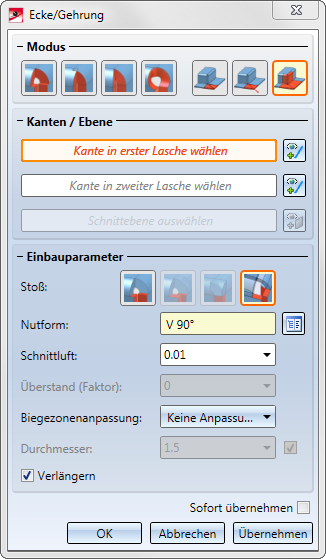

Auf der Registerkarte Kantblech ist das Bearbeiten von Ecken und Gehrungen unter dem Icon Eckbearbeitung/Gehrung innerhalb eines Bleches oder zwischen verschiedenen Blechen zusammengefasst.
Je nach gewähltem Modus sind einige Optionen ausgegraut.
Falls Sie eine andere Kante identifizieren möchten, wählen Sie im Bereich Kante/Ebene das Icon zur Identifizierung der Kante aus.
Haben Sie alle erforderlichen Daten eingegeben, wird Ihnen eine Vorschau angezeigt.
Bei Wahl von Übernehmen oder durch einen Klick mit der mittleren Maustaste (MMT) wird die Funktion ausgeführt, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. So können Sie die Daten ändern und mit Übernehmen einer anderen Ecke/Gehrung zuweisen. Wenn Sie das Dialogfenster mit Abbrechen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung abgebrochen. Haben Sie einen Haken bei der Option Sofort übernehmen gesetzt, werden die Daten direkt übernommen.
Hinweise:
Fehlerhafte Eingaben werden mit diesem Symbol gekennzeichnet. Bewegen Sie den Cursor über das Symbol um die Fehlermeldung einzublenden.
Kann die Funktion mit den eingegebenen Daten nicht ausgeführt werden, dann erscheint am OK-Button dieses Symbol . Bewegen Sie den Cursor über das Symbol um die Fehlermeldung einzublenden.
Eckbearbeitung/Gehrung |
|
---|---|
|
|
Einbauparameter Stoß |
|
|
Stoß: Innenkante bündig |
|
|
|
|
|
Modus: Ecke Schließen, Biegezone zu |
Einbauparameter Stoß |
|
|
Stoß: Innenkante bündig |
|
|
|
Stoß: Außenkanten bündig |
|
|
|
Modus: Ecke schließen, Tropfkante |
|
|
|
Modus: Ecke schließen Rund |
Einbauparameter Stoß |
|
Stoß: Innenkante bündig |
|
Stoß: Mit prozentualem Überstand |
|
|
Modus: Gehrung |
Einbauparameter Stoß |
|
|
Stoß: Innenkante bündig |
|
Stoß: Kantblechkante als Fräskante |
|
Modus: Gehrung mit Schnittebene |
|
Modus: Gehrung mit Nachbarn |
Einbauparameter Stoß |
|
|
Stoß: Innenkante bündig |
|
Stoß: Kantblechkante als Fräskante |
Funktionsübersicht (3D-Blech) • Allgemeines zur Blechbearbeitung (3D-Blech) • Laschen um Fläche ankanten (3D-Blech)
