Thema: HiCAD Blech
Kantblech > Ankanten > PullDown-Menü Lasche > Laschen um Fläche

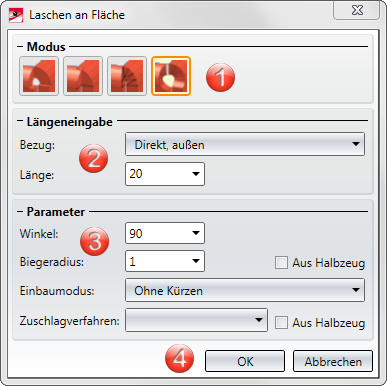

Die Auswahl bei der Längeneingabe und den Parametern ist bei den Varianten identisch.
Die Länge der Lasche können Sie über einen Zahlenwert eingeben. Wenn Sie mit der rechten Maustaste in das Eingabefeld der Länge klicken, können Sie z. B. mit der Option Distanz abgreifen die Länge aus der Zeichnung entnehmen.
Es gibt mehrere Möglichkeiten, den Bezug der Länge zu definieren:
|
|

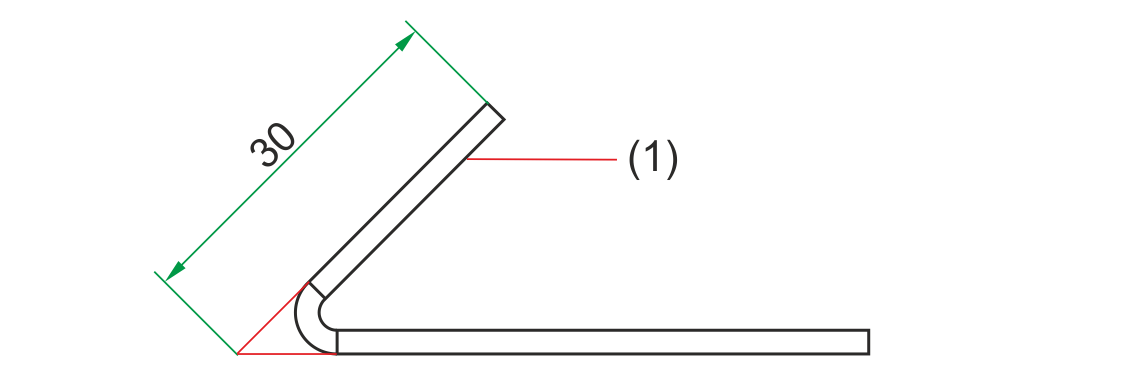

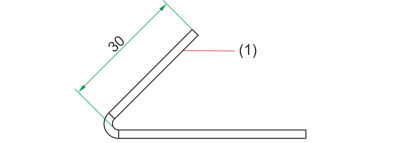

Direkt, Bezug Außenmaße Laschenlänge bis zum Schnittpunkt der äußeren Laschenflächen |
(1) neue Lasche |
|
|

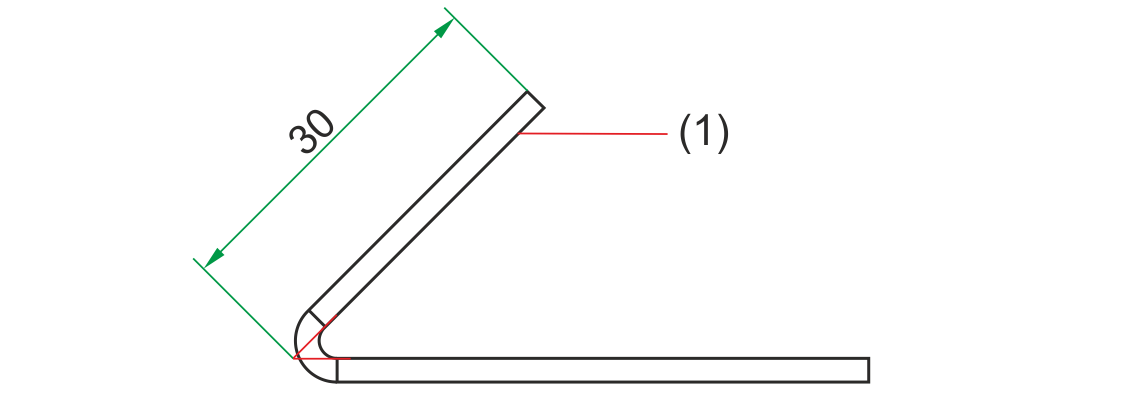

Direkt, Bezug Innenmaße Laschenlänge bis zum Schnittpunkt der inneren Laschenflächen |
(1) neue Lasche |
|
|

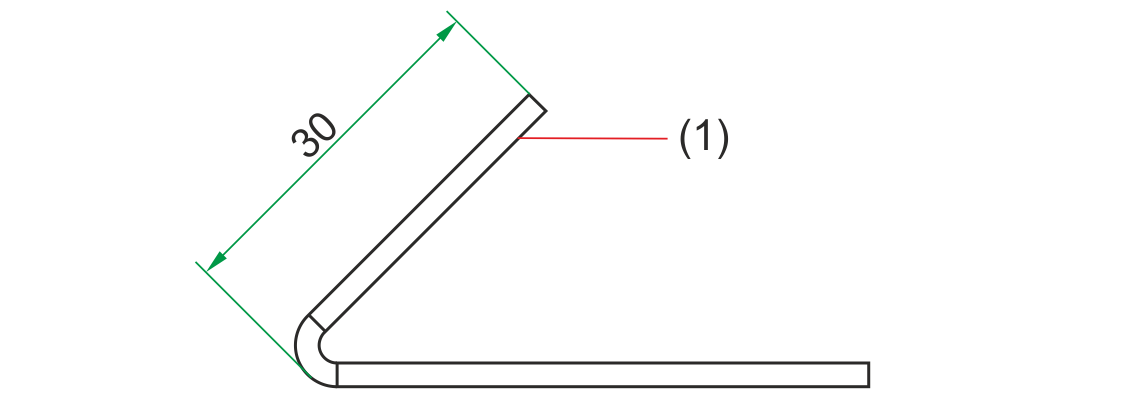

Direkt, bis Außentangente Laschenlänge bis zur Fläche der Biegezone |
(1) neue Lasche |
|
|

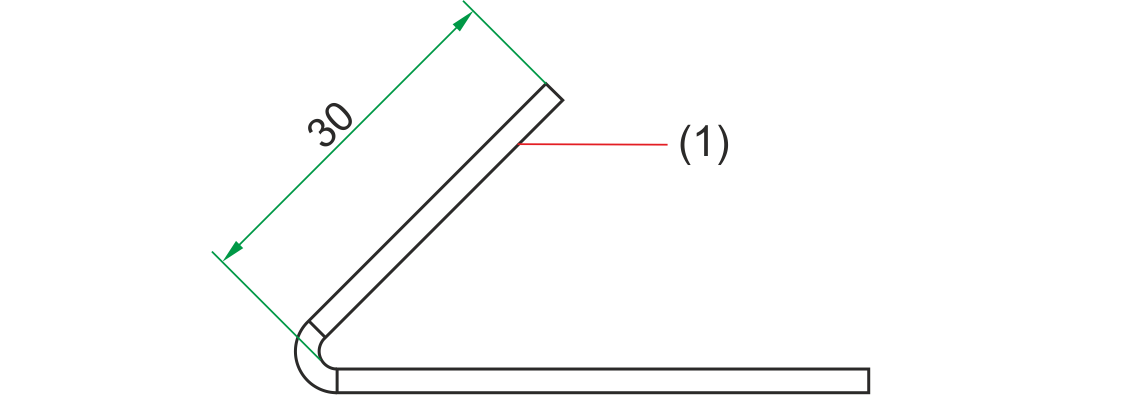

Direkt, bis Innentangente Laschenlänge bis zur inneren Fläche der Biegezone |
(1) neue Lasche |
|
|

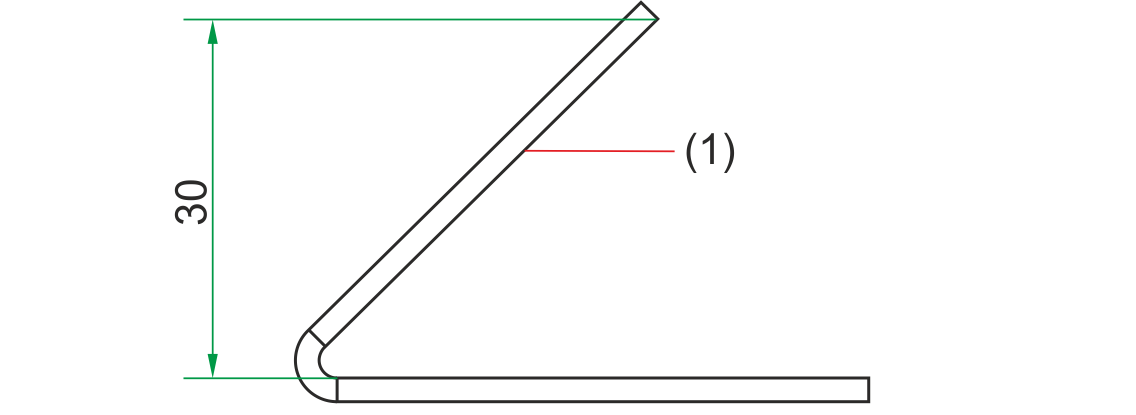

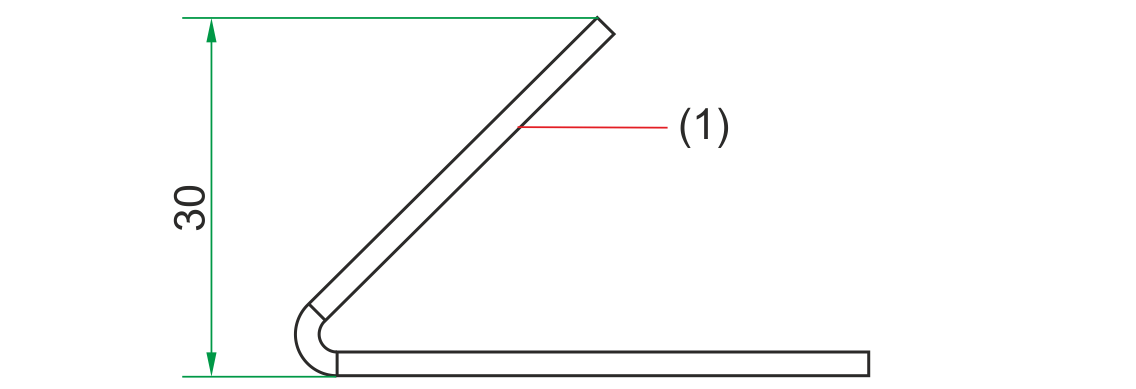

Abstand, außen Vertikaler Abstand des Endes der neuen Lasche gemessen an den äußeren Flächen der Laschen |
(1) neue Lasche |
|
|
Abstand, innen Vertikaler Abstand des Endes der neuen Lasche gemessen an den innen Flächen der Laschen
|
(1) neue Lasche |
Den Biegewinkel können Sie direkt eingeben oder durch einen Klick mit der rechten Maustaste in das Eingabefeld aus der Zeichnung entnehmen.
Der Biegeradius liegt an der Innenseite der Biegezone. Wenn Sie in dem Eingabefeld die rechte Maustaste aktivieren, können Sie den Radius aus der Zeichnung abgreifen. Ist das Kontrollkästchen
bei Biegeradius aktiv und haben Sie ebenfalls Halbzeug aktiviert, so wird der Radius aus dem Katalog geladen.
Der Einbaumodus bezieht sich auf die Bearbeitung der Anschlusslasche. Folgende Möglichkeiten stehen zur Verfügung:
|
|

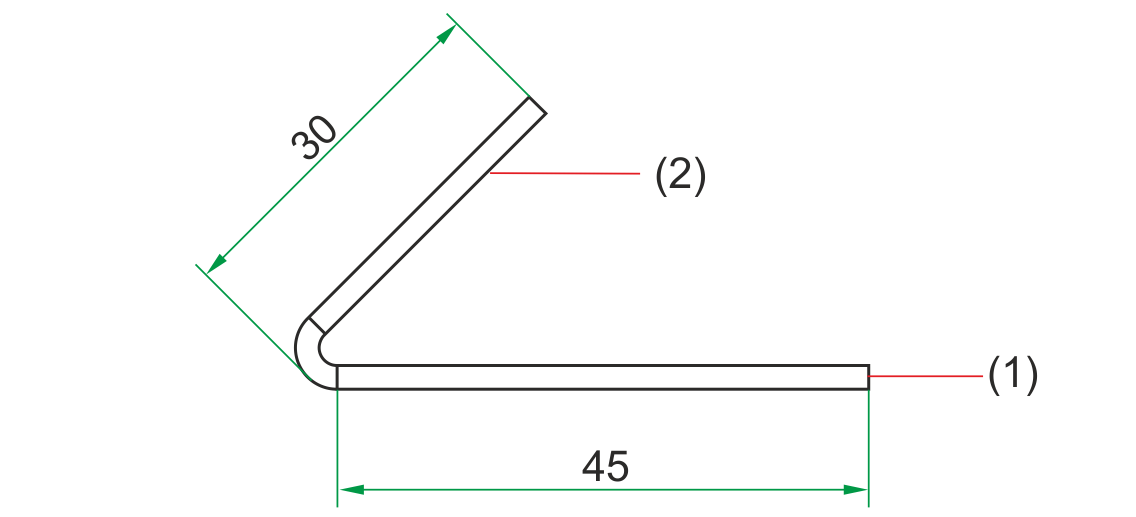

Ohne Kürzen Bei diesem Einbaumodus bleibt die Anschlusslasche unverändert. |
(1) Anschlusslasche |
|
|

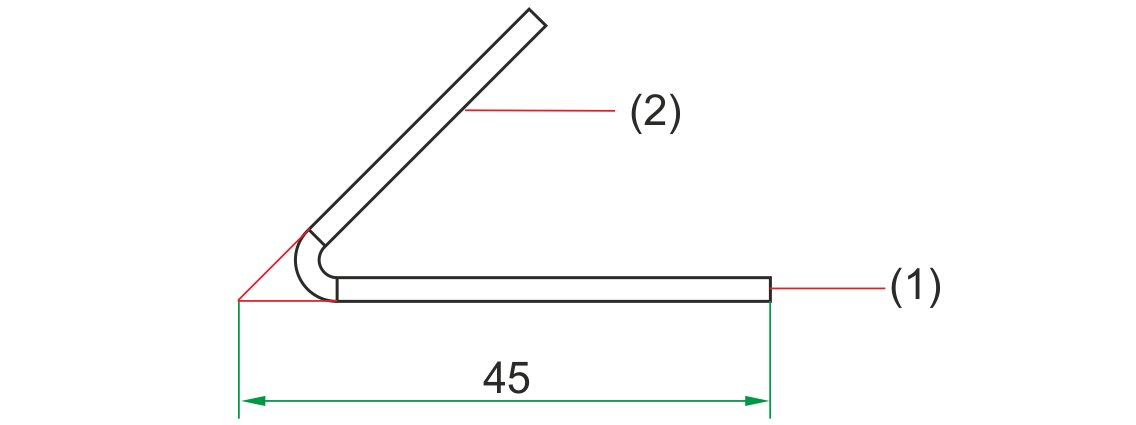

Kürzen, außen Die Anschlusslasche wird bei diesem Modus gekürzt. Die äußeren Laschenflächen schneiden sich in der Ebene der Stirnfläche vor der Kürzung. |
(1) Anschlusslasche |
|
|

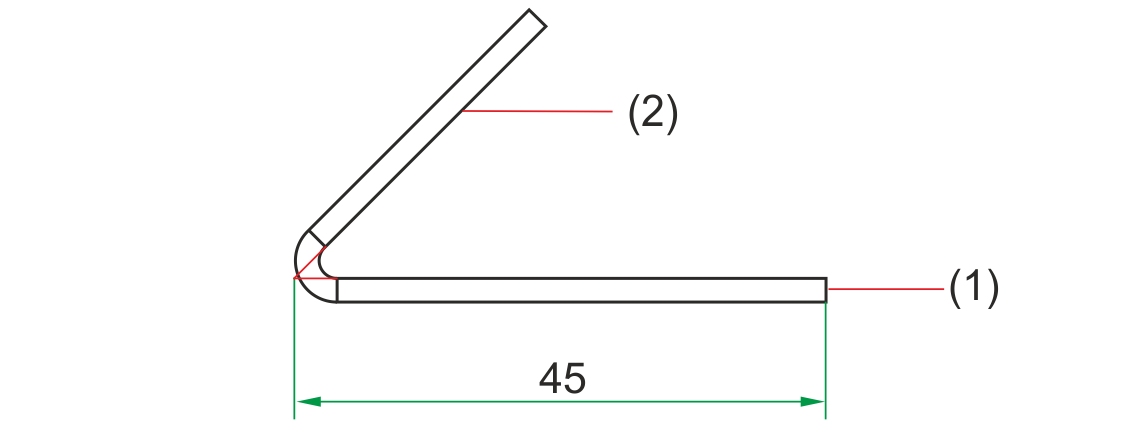

Kürzen, innen Die Anschlusslasche wird gekürzt. Die inneren Laschenflächen schneiden sich in der Ebene der Stirnfläche vor der Kürzung. |
(1) Anschlusslasche |
|
|

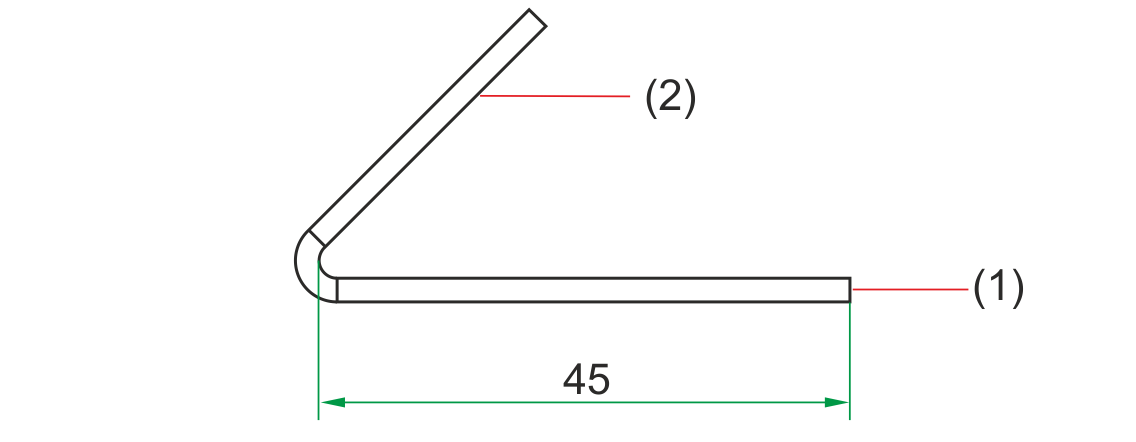

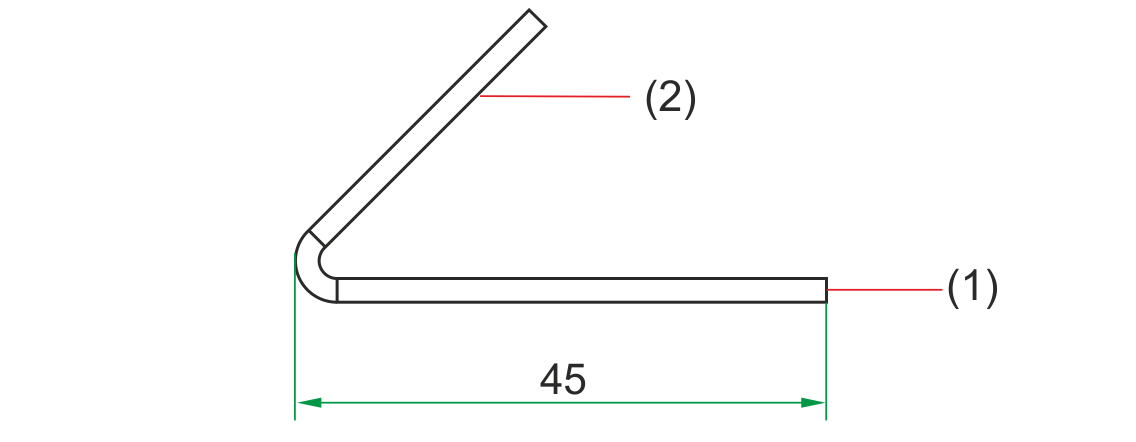

Kürzen, Außentangente Die Anschlusslasche wird gekürzt. Die äußere Fläche der Biegezoneberührt die Ebene der Stirnfläche vor der Kürzung. |
(1) Anschlusslasche |
|
Kürzen, Innentangente Die Anschlusslasche wird gekürzt. Die innere Fläche der Biegezone berührt die Ebene der Stirnfläche vor der Kürzung. |
(1) Anschlusslasche |
Um den Zuschnitt (Abwicklung) des modellierten Blechteils zu erhalten, bietet Ihnen HiCAD die Abwicklung nach verschiedenen Berechnungsverfahren (Zuschlagverfahren) an, die die werkstoffabhängige Längenänderung des Werkstücks, die beim Biegeumformen auftreten, berücksichtigen. In HiCAD werden dazu die auch in der Praxis üblichen empirischen Zuschlagverfahren angeboten.
Ein bestimmtes Berechnungsverfahren wird durch eine Systemdatei repräsentiert. Diese Dateien sind exemplarisch vorbereitet, in der Praxis wird aber jeder Anwender selbst ein oder mehrere Verfahren auf diese Weise ablegen. Vor dem Ankanten können Sie hier eine Systemdatei auswählen.
Biegezonen frei

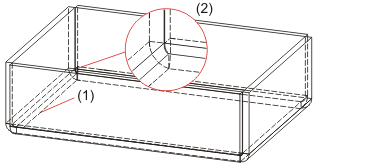

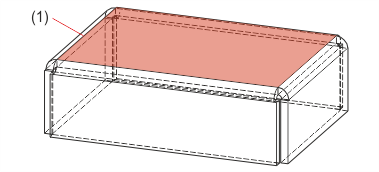

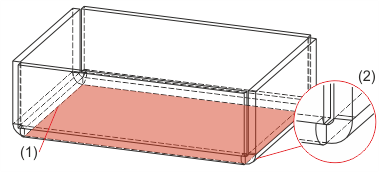

Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum an. Die Wahl der Deckfläche entscheidet über die Ausrichtung der neuen Laschen.
(1) Blech-Deckfläche
(2) Lasche mit freier Biegezone
Tropfkante
Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit Tropfkante an. Die Wahl der Deckfläche entscheidet über die Ausrichtung der neuen Laschen.
(1) Deckfläche
(2) Laschen mit Tropfkante
Biegezone zu
Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit geschlossener Biegezone an. D. h. die Bleche und die Biegezonen werden bis zum gemeinsamen Schnittpunkt der inneren Kante verlängert. Die Wahl der Deckfläche entscheidet über die Ausrichtung der neuen Laschen.

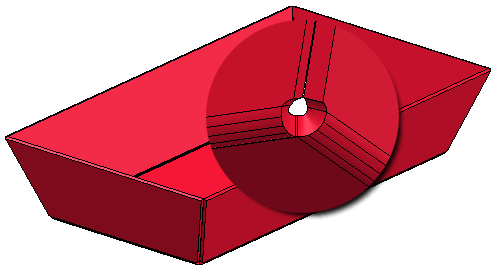

Kantblech > Ankanten > PullDown-Menü Lasche > Ausgerundet
Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit Freistich an. Die Wahl der Deckfläche entscheidet über die Ausrichtung der neuen Laschen.
Lasche ankanten (3D-Blech) • Ecke schließen (3D-Blech)
|
