Thema: HiCAD Blech

Gehrungsschnitt

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Gehrung

Im Modus Gehrung können Laschen mit oder ohne Verlängerung auf Gehrung geschnitten werden. Die Laschen können in unterschiedlichen Blech-Hauptteilen liegen.

1. Wählen Sie von jeder Lasche eine Kante der Längsseite oder mit der rechten Maustaste die Stirnseite aus.

Die Vorschau wird ihnen angezeigt.

2. Wählen Sie den Stoß aus.

Durch den Stoß bestimmen Sie, ob die Lascheninnenkanten bündig verkürzt bzw. verlängert werden oder bei Verbundblechen mit einer Fräskantzone abschließen. Zu den Fräskanten können Sie bei der Option Nutform aus dem Katalog Werksnormen > Verbundplatten Nutform das passende Fräswerkzeug auswählen.

3. Aktivieren Sie Verlängern bei Laschen die sich nicht überlappen aber geschnitten werden sollen.
4. Übernehmen Sie die Vorschau mit OK.

Bei Wahl von Übernehmen wird die Lasche eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet.

Mit Verlängerung

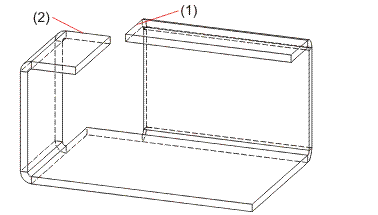

(1) Erste Stirnseite
(2) Zweite Stirnseite

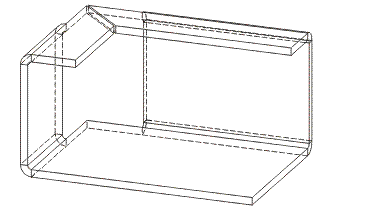

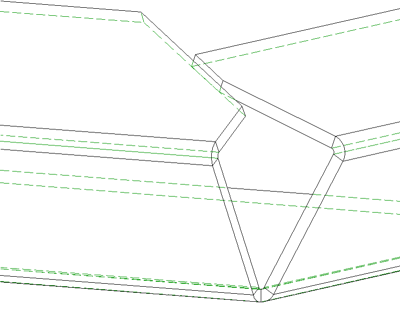

Ohne Verlängerung

Blechübergreifender Gehrungsschnitt einer Lasche

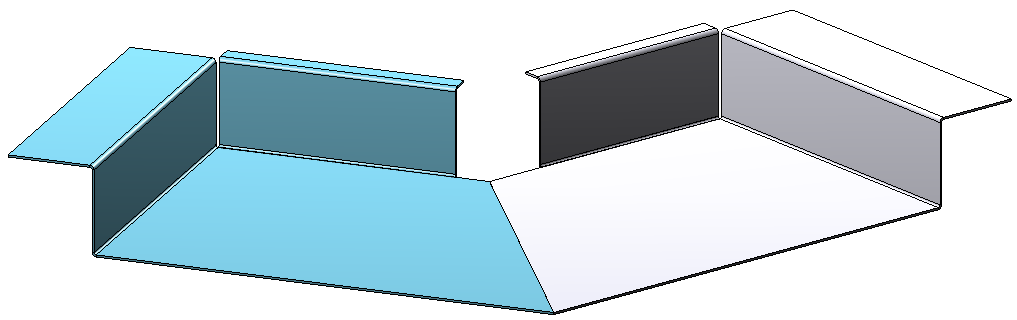

(1) Verbundbleche vor der Bearbeitung

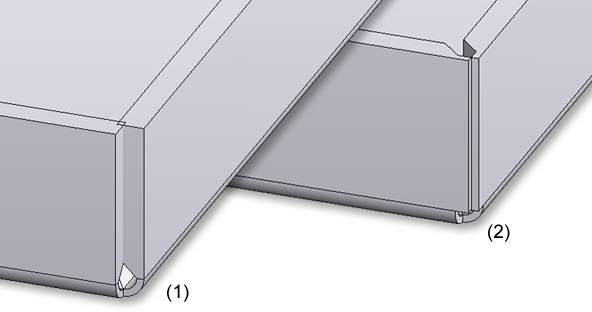

(2) Nach der Bearbeitung, Laschen mit Fräskante

Eckbearbeitung/Gehrung (3D-Blech)
