Thema: HiCAD Stahlbau

Bindebleche

Andockfenster Bauwesen-Funktionen > Stahlbau > Makros > Knotenbleche

Bindebleche werden über die Einstellungen der Registerkarten Bindebleche und Material erzeugt.

Grundsätzliche Vorgehensweise:

1. Aktivieren Sie die Funktion Knotenbleche.
2. Aktivieren Sie die Registerkarte Material und nehmen Sie die notwendigen Eingaben vor.
3. Schalten Sie um zur Registerkarte Bindebleche. Wählen Sie die gewünschten Optionen und geben Sie die notwendigen Daten ein.
4. Verlassen Sie die Registerkarte mit OK.
5. Anschließend fordert HiCAD Sie auf, die Hauptrichtung (2x bei Doppelprofilen) zu identifizieren und - ggf. - den Bezugspunkt für den Blecheinbau zu bestimmen.
6. Die Bindebleche werden eingebaut, wenn die entsprechenden Blechdicken, die über den Profilabstand automatisch erkannt werden, im Normkatalog vorhanden sind. Entspricht der Profilabstand nicht einer Blechnormgröße, dann wird automatisch die nächstkleinere Profildicke gewählt. Der Bindeblecheinbau wird mit der mittleren Mautaste beendet.

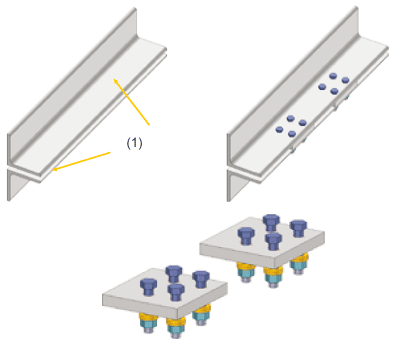

Doppel-L-Profil mit Bindeblechen, (1) Hauptrichtung

Bitte beachten Sie:

• Die Verschraubungsvorgabe erfolgt über die Vorgabedatei DefaultScrewJoint.INI im HiCAD SYS-Verzeichnis. Diese wird automatisch belegt, wenn Sie mit der 3D-Funktion Neue Verschraubung Vorlagen für Schraubverbindungen definieren (Registerkarte Einstellungen).
• Die Positionierung des Bindebleches erfolgt über die Definition eines Bezugspunktes. Wird dieser mit einer relativen Punktoption durch Angabe eines Abstandes definiert, dann wird der Y-Wert aufgrund des automatischen Einbaus nicht ausgewertet.
• Die Bindeblechdicke errechnet sich automatisch aus dem Abstand der Profile. Stimmt die Blechdicke nicht überein, dann wird automatisch die nächstkleinere Blechdicke verwendet.
• Die eigentlichen Größen des Bindebleches werden aus der Profilgröße, der Lochmaske (Reihen und Spalten der Schrauben) und dem Profilabstand ermittelt.

Das Aussehen der Bindebleche wird über die Registerkarten Bindeblech und Material (für Hauptrichtung) bestimmt.

Einstellungen auf der Registerkarte Material

• Werkstoff
  Wählen Sie den gewünschten Werkstoff aus der Listbox.
• Für:
  Für Bindebleche muss hier Hauptrichtung gewählt werden.
• Schraubentyp
  Wählen Sie den Schraubentyp aus. Für die Schraubverbindung wird die Vorlage verwendet, die Sie diesem Typ über die Funktion Neue Verschraubung zugeordnet haben.
• Festigkeitsklasse  und Durchmesser
  Wählen Sie aus der jeweiligen Listbox den Schraubendurchmesser und die Festigkeitsklasse.
• Abstände der Verschraubung
  Die Abstände der Verschraubung können entweder aus einer Tabelle übernommen oder direkt in die Felder eingetragen werden. e1 ist dabei der Randabstand in Kraftrichtung zur ersten Bohrung der Verschraubung, e2 der entsprechende Abstand senkrecht zur Kraftrichtung. p1 ist der Lochabstand in/schräg zur Kraftrichtung, p2 der Lochabstand senkrecht zur Kraftrichtung.

Verschraubungsabstände

Die auf dieser Registerkarte eingegebenen Werte sind beim nächsten Aufruf der Funktion voreingestellt!

Einstellungen auf der Registerkarte Bindeblech

• Positionierung
  Die Bleche können einzeln oder mit Teilung zwischen den Profilen eingebaut werden. Ist die Option teilen aktiv, dann werden die Bindebleche über die gesamte Profillänge gleichmäßig verteilt.
• Teilung
  Der Abstand der Teilung wird über die Distanz zwischen den Normverschraubungen errechnet und überschreitet den vorgebbaren Abstand nicht. Werden die Werte e, p, w einer Tabelle entnommen, so gilt automatisch der iw-Wert des Profils. Sind in einer Profilhauptrichtung mehrere Knoten eingebaut, so wird der Abstand zwischen den Schrauben der Knoten berücksichtigt und die notwendige Teilung errechnet. Der Automatismus der Bindebleche berücksichtigt die komplette Profilrichtung der Hauptrichtung. Sind dabei an den Enden keine Knotenbleche mit Verschraubung eingebaut, dann wird die erste Position des Bindebleches über den vorgebbaren Offset bestimmt. (Das Programm berücksichtigt die eingebauten Knoten in der Form, dass das Programm nach eingebauten Schraubenachsen sucht und die vorhandene Distanz nach unten beschriebenen Kriterien für die einzelnen Bleche ermittelt.)

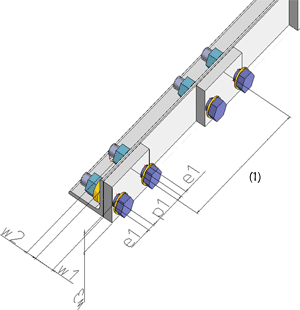

Parameter im Bindeblech, (1) Teilung

Der Offset kann automatisch berechnet oder explizit angegeben werden.

• Lochmaske
  Die Lochmaske bestimmt die Anzahl der Schrauben in horizontaler und vertikaler Richtung und beeinflusst damit die Größe des Bindebleches.
• w1/w2/w3
  Die Werte w1, w2 und w3 werden über das Profil bestimmt und legen den Randabstand der Verschraubung vom Profil fest. Für gleichschenklige Profile sind dabei die Werte w1 und w3 identisch.

Die Werte können entweder der Normtabelle entnommen oder direkt eingegeben werden. Unter Normtabelle ist dabei die im Normteilkatalog für das Profil hinterlegte Tabelle zu verstehen. Neue Kataloge und Tabellen definieren Sie mit dem Katalogeditor.

Wenn Sie Baureihenprofile verwenden, d.h. die Profile aus 2D-Teilen ableiten, dann können Sie die Parameter w1, w2, w3 auch den 2D-Teilen zuordnen. In diesem Fall werden beim Einbau von Binde- oder Knotenblechen die dem 2D-Teil zugeordneten Werte verwendet. Die Checkbox Aus Tabelle ermitteln muss in diesem Fall aktiv sein.
