Thema: HiCAD Stahlbau

Anschlüsse + Varianten

Stahlbau > Varianten

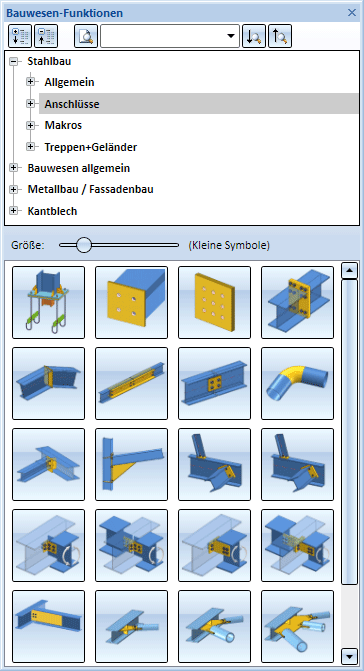

Anschlüsse, Verbindungselemente, Treppen und Geländer sowie vordefinierte Objekte und Baugruppen aus dem Bereich Stahl-/Metallbau lassen sich mit der Funktionen des Andockfensters Bauwesen-Funktionen einbauen.

Darüber hinaus stehen auf der Registerkarte Stahlbau unter Varianten folgende Funktionen zur Verfügung:

	Anschluss/Designvariante bearbeiten Mit dieser Funktion können Sie vorhandene Anschlüsse (Designvarianten) nachträglich ändern. Alternativ lassen sich Anschlüsse/Designvarianten auch durch einen Doppelklick im entsprechenden Feature-Protokoll bearbeiten.
	Anschluss/Designvariante kopieren Mit dieser Funktion lassen sich bereits eingebaute Anschlüsse auf andere Einbausituationen übertragen.
	Anschlüsse + Varianten im aktiven Teil aktualisieren Hier lassen sich Anschlüsse nach Bearbeitungen/Änderungen der über den Anschluss verbundenen Profile automatisch aktualisieren.
	Anschluss/Designvariante löschen Mit dieser Funktion lassen sich eingebaute Anschlüsse löschen.

Beachten Sie:

Teile und Baugruppen, die auf Designvarianten basieren, z.B. die Anschlüsse im Stahlbau sowie Teile und Baugruppen, die über Konfiguratoren, z.B. den Treppen-, Geländer oder Profilstabgenerator, erzeugt werden, sind für die Referenzierung nicht geeignet.

Das Katalogsystem für Anschlüsse + Varianten (3D-STB)
