Thema: HiCAD 3D

Verschraubungen/Vernietungen

3D-Standard > Normteile > Versch...

Mit dieser Funktion können Sie komplette Verschraubungen oder Vernietungen zusammenzustellen und einbauen.

Der Einbau von Verschraubungen/Vernietungen besteht aus folgenden Schritten:

1. Aktivieren Sie die Funktion Neue Verschraubung/Vernietung.
2. Das Dialogfenster Einstellungen wird angezeigt (Ausnahme: In den Einstellungen ist die Option Fenster nicht mehr einblenden aktiv.). Nehmen Sie die gewünschten Einstellungen vor und verlassen Sie das Fenster mit OK.
3. Bestimmen Sie - falls erforderlich - die Bearbeitungsebene.
4. Das Dialogfenster Schraubenverbindung wird angezeigt. Stellen Sie hier Ihre Verschraubung/Vernietung zusammen und wählen Sie ggf. weitere Optionen.
5. Verlassen Sie das Dialogfenster mit OK, um den Einbau der Verschraubung zu starten.

Verschraubungen/Vernietungen lassen sich wiederholt einbauen. Das heißt, nach dem Einbau einer Verbindung wird die Funktion Neue Verschraubung/Vernietung nicht beendet, sondern bleibt aktiv. Durch Auswahl weiterer zu verbindender Teile kann die Verschraubung/Vernietung dann unter Verwendung derselben Einstellungen (Schraubenzuordnung, Klemmlänge etc.) erneut eingebaut werden. Das Einbauraster kann jedoch geändert werden. Haben Sie in den Einstellungen unter Einbaumodus die Option Bearbeitungsebene abfragen gewählt, dann erfolgt die Abfrage bei jedem Einbau.

Unter finden Sie darüber hinaus Funktionen zur Bearbeitung von Verschraubungen und Vernietungen:

Alternativ erreichen Sie diese Funktionen auch über das Kontextmenü für Verschraubungen.

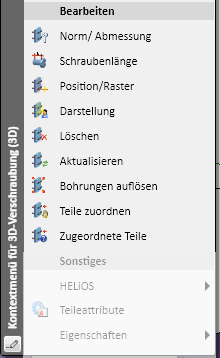

Kontextmenü 3D-Verschraubung

Zusätzlich stehen Ihnen dort die folgenden Funktionen zur Verfügung:

Wollen Sie nachträglich eine Verschraubung umdrehen, d.h. die Richtung ändern, dann stehen Ihnen zwei Möglichkeiten zur Verfügung:

• Sie ändern die Richtung über den Eintrag Bezug im Feature-Protokoll.
• Sie wählen die Funktion Position/Raster, aktivieren mit der rechten Maustaste das Kontextmenü und wählen dort die Funktion Umdrehen. Beachten Sie dabei bitte, dass nur Schrauben mit identischer Bohrung am Anfang und Ende umgedreht werden können.

Hinweise:

• Beachten Sie auch Montierbarkeitsprüfung für Verschraubungen, die Sie mit dem Design Checker durchführen können. Dabei wird geprüft, ob Schrauben kollisionsfrei herausgezogen werden können und das Werkzeug für Schrauben und Muttern genügend freien Winkelraum hat. Die Montage gilt als möglich, wenn der Winkelraum für das Werkzeug entweder für die Schraube oder für die Mutter kollisionsfrei ist. Sie finden den Design Checker unter Informationen > Tests.

• Beim Einbau von Verschraubungen oder Schrauben in eine automatisch erzeugte Baugruppe im Stahl-/Metallbau werden die Abmessungen der Baugruppe durch die in den Einstellungen für Schrauben/Verschraubungen gewählte Art der Fertigung bestimmt. Wird als Einbauart Baustellenmontage gewählt, dann werden die Bauteilabmessungen durch die Verschraubung nicht geändert. Die Abmessungen beschreiben dann also die Versandabmessungen.
