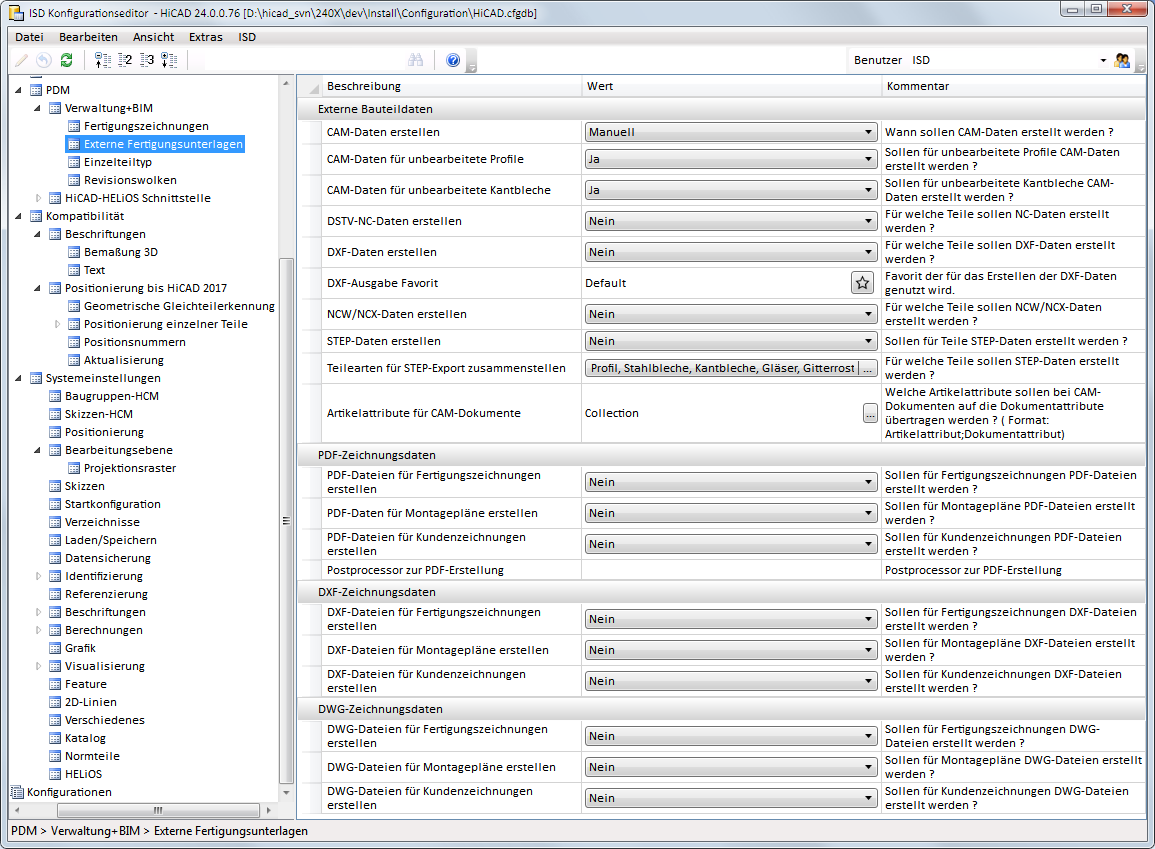

Einstellungen für externe Fertigungsunterlagen

Diese Einstellung bestimmt, ob die CAM-Daten automatisch erzeugt werden sollen oder nicht.

Folgende Einstellungen sind möglich:

• Manuell
  Die Erstellung der CAM-Daten muss manuell erfolgen. Dazu verwenden Sie die Funktionen unter
  Fertigung. Dies ist die ISD-seitige Voreinstellung.
• Automatisch bei Prüfung und Freigabe
  Die CAM-Daten werden automatisch bei der Prüfung + Freigabe erstellt.

• Automatisch bei Freigabe
  Die CAM-Daten werden automatisch bei der Freigabe erstellt.


Achtung:
Es werden nur die CAM-Daten erstellt, die Sie in den Einstellungen weiter unten explizit ausgewählt haben. Stehen beispielsweise alle Einstellungen unter ....Daten erstellen auf Nein, dann werden keine CAM-Daten erstellt. Dies gilt sowohl für die automatische als auch die manuelle Erstellung, d.h. auch die Funktion Fertigung erstellt dann keine CAM-Daten.

Bei Profilen in der Konstruktion wird in Abhängigkeit von den Feature-Einträgen unterschieden zwischen bearbeiteten und unbearbeiteten Profilen. Beispielsweise sind das Verlängern, Anschneiden oder das Verschieben von Punkten im Rechteck keine Funktionen, die dazu führen, dass das Profil als "bearbeitet" gilt. Für alle anderen Funktionen wie Bohrungen, Ausnehmungen, Ausklinkungen gilt dies jedoch.

Über den Schalter CAM-Daten für unbearbeitete Profile können Sie festlegen, ob die "unbearbeiteten" Profile bei der Erstellung der CAM-Daten berücksichtigt werden sollen oder nicht. Folgende Einstellungen sind möglich:

• Ja
  Auch unbearbeitete Profile werden bei der Zeichnungsableitung berücksichtigt. Dies ist die ISD-seitige Voreinstellung.
• Nein (Anschnitte sind keine Bearbeitungen)
  Unbearbeiteten Profilen wird beim Speichern der Konstruktion die HELiOS-Verknüpfung Zeichnung nicht erforderlich zugeordnet. Das bedeutet, dass keine Zeichnung für diese Profile erzeugt wird. Bei dieser Einstellung gelten Anschnitte nicht als Bearbeitungen, d.h. sie werden bei der Zeichnungsableitung nicht berücksichtigt.
• Nein (Anschnitte sind Bearbeitungen)
  Unbearbeiteten Profilen wird beim Speichern der Konstruktion die HELiOS-Verknüpfung Zeichnung nicht erforderlich zugeordnet. Das bedeutet, dass keine Zeichnung für diese Profile erzeugt wird. Bei dieser Einstellung gelten Anschnitte als Bearbeitungen, d.h. sie werden bei der Zeichnungsableitung berücksichtigt.

Bei Kantblechen wird unterschieden zwischen querschnittsgleichen (unbearbeiteten) Blechen und bearbeiteten Blechen.

• Als querschnittsgleich (unbearbeitet) gelten alle Kantbleche mit mindestens einer Biegezone, parallelen Stirnkanten der Laschen ( Breite der Lasche ) und ohne weitere Bearbeitungen wie z.B. Ausnehmungen, Bohrungen etc.
• Alle anderen Kantbleche gelten als ungleich und bearbeitet.

Über den Schalter CAM-Daten für unbearbeitete Bleche können Sie festlegen, ob die "unbearbeiteten" Bleche bei der Erstellung der CAM-Daten berücksichtigt werden sollen oder nicht.

DSTV-NC-Dateien der Bauteile lassen sich wahlweise

• für Profile und Bleche oder
• nur für Profile

erzeugen. Die ISD-seitige Voreinstellung ist Nein, d.h. es werden keine DSTV-NC-Dateien erzeugt.

DXF-Dateien lassen sich wahlweise für

• alle Bleche,
• nur für Kantbleche oder
• nur für Stahlbaubleche

erzeugen. Die ISD-seitige Voreinstellung ist Nein, d.h. es werden keine DXF-Dateien erzeugt.

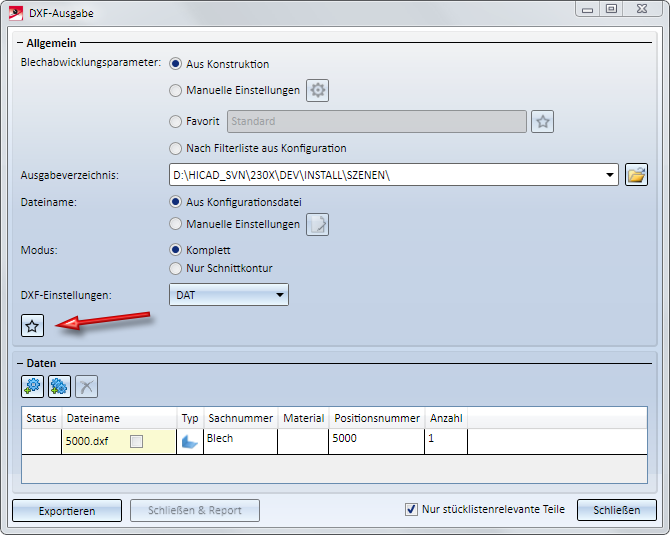

Hier können Sie den Favoriten für die Erstellung der DXF-Daten wählen. Standardmäßig sind hier die ISD-Werkseinstellungen (Default) eingestellt. Mit der Funktion Kantblech > Blechabwicklung > Extras > Bleche lassen sich weitere Favoriten definieren, die dann auch im Konfigurationsmanagement zur Auswahl stehen.

NCW-Dateien lassen sich wahlweise für

• für Profile und Bleche oder
• nur für Profile

erzeugen. Die ISD-seitige Voreinstellung ist Nein, d.h. es werden keine NCW-Dateien erzeugt.

Bei der NCW-Ausgabe werden immer zwei gleichnamige Dateien erstellt (*.NCW und *.DXF). Diese Dateien haben dieselbe Dokumentnummer und sind durch "NCW-DXF-Daten" miteinander verknüpft. Um die Dokumente unterscheiden zu können, wird ihnen die Blattnummer 1 (NCW) bzw. 2 (DXF) zugeordnet. Wird in der HELiOS-Ergebnisliste das Attribut Dokumentart ergänzt, dann sieht man den Unterschied.

Hier legen Sie fest, ob automatisch auch die STEP-Daten erstellt werden sollen. Die ISD-seitige Voreinstellung ist Nein.

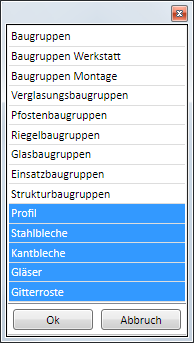

Wenn Sie den Parameter auf Ja setzen, können Sie in der Zeile darunter die Teilearten auswählen, die beim STEP-Export berücksichtigt werden sollen. Die ISD-seitige Voreinstellung ist: Profile, Stahlbaubleche, Kantbleche, Gläser und Gitterroste.
