Thema: HiCAD Verwaltung + BIM

Beispiel 3: Erzeugung / Verwaltung der Fertigungsdaten

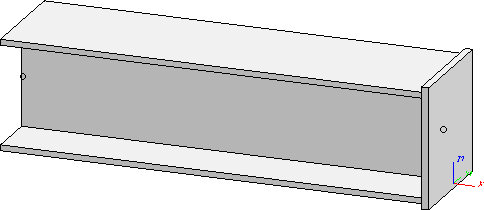

Für die Teile einer mit Verwaltung + BIM erstellten Fertigungszeichnung lassen sich automatisch auch Dokumente mit den Fertigungsdaten (CAM) erzeugen, in HELiOS verwalten und entsprechend verknüpfen. Wie das funktioniert soll im Folgenden anhand des abgebildeten Beispiels erklärt werden.

Schritt 1: Einstellungen für die Fertigungsunterlagen festlegen

In den ISD-seitigen Defaulteinstellungen für Verwaltung + BIM ist die Erstellung/Verwaltung der Fertigungsunterlagen im Konfigurationsmanagement inaktiv. Daher muss zunächst die Konfiguration entsprechend geändert werden. Für dieses Beispiel werden folgende Einstellungen gewählt:

• DSTV-NC-Daten erstellen für Profile und Bleche
• DXF-Daten erstellen für alle Bleche
• STEP-Daten erstellen: Ja

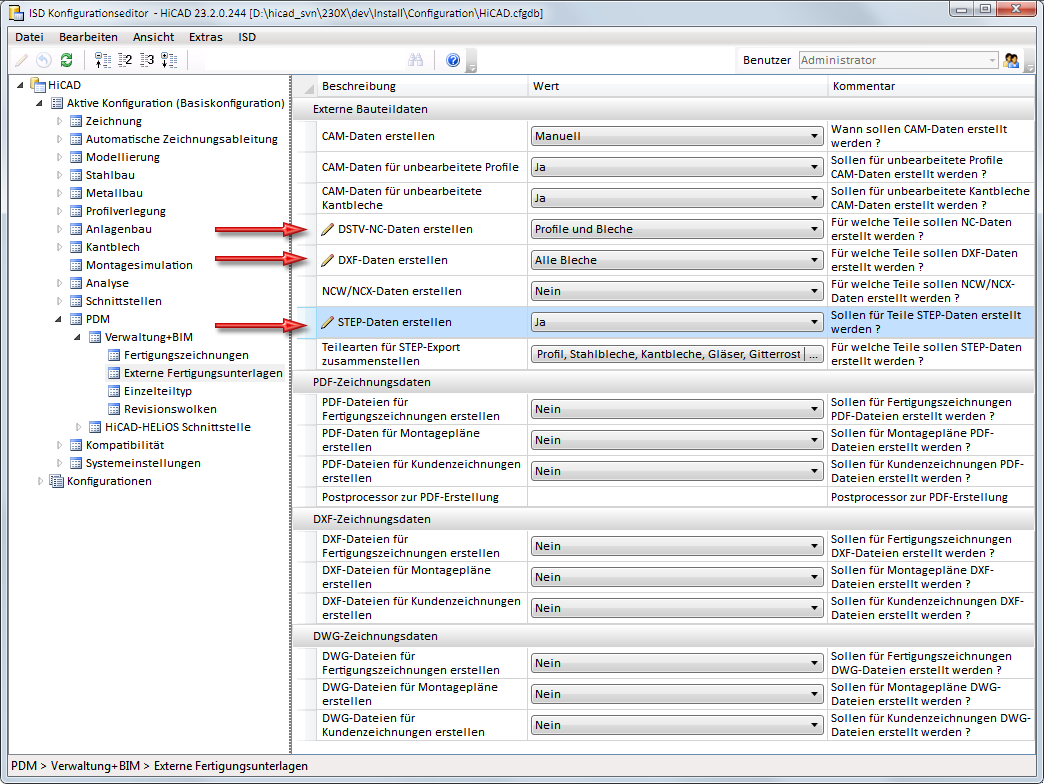

Einstellungen im Konfigurationsmanagement

Anschließend wird HiCAD neu gestartet.

Schritt 2: Konstruktion erstellen und Zeichnungen ableiten

• Anlegen eines neuen Projektes, z.B. BSP_Fertigung, mit der Funktion Verwaltung + BIM > Projekt > Neu
• Anlegen einer neuen Konstruktion mit der Funktion Verwaltung + BIM > Konstruktion > Neu
• Einbau eines Profils, z.B. I-Profil, HEA 220, mit der Funktion Stahlbau > Neu > Norm... Einbau eines Profils , z.B. I-Profil, HEA 220
• Anfügen eines Rechteckbleches mit der Funktion Stahlbau > Blech neu > Rechteck

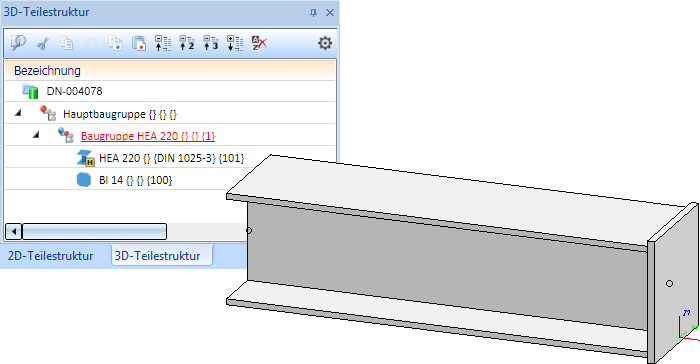

• Positionierung mit der Funktion Verwaltung + BIM > Bauteile > Pos... (Wir verwenden hier die ISD-seitigen Voreinstellungen für den Stahlbau.)

• Speichern der Konstruktion mit der Funktion Verwaltung + BIM > Konstruktion > Spei... .

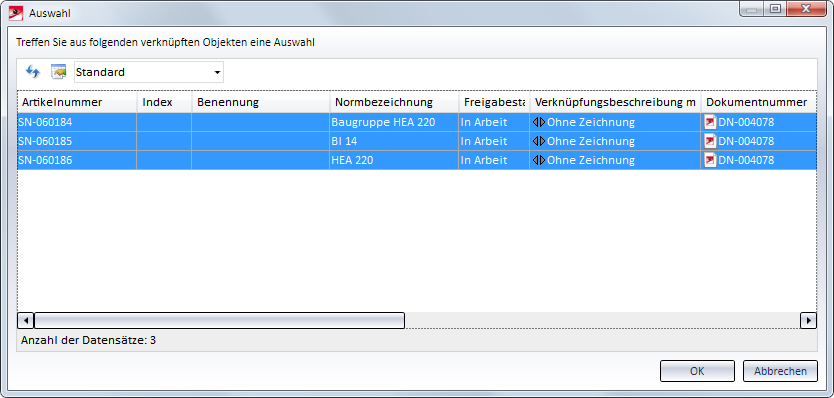

• Automatisches Erstellen der Baugruppen- und Einzelteilzeichnungen mit der Funktion Verwaltung + BIM > Werkstatt > Zeichnung , Auswählen der Teile und Klick auf OK



• Bestätigen der Kontrollabfrage mit Ja.

Jetzt sind die Zeichnungen aktuell.

Schritt 3: Erstellen der Fertigungsunterlagen

• Aufruf der Funktion Verwaltung + BIM > Fertigung > Fertigung

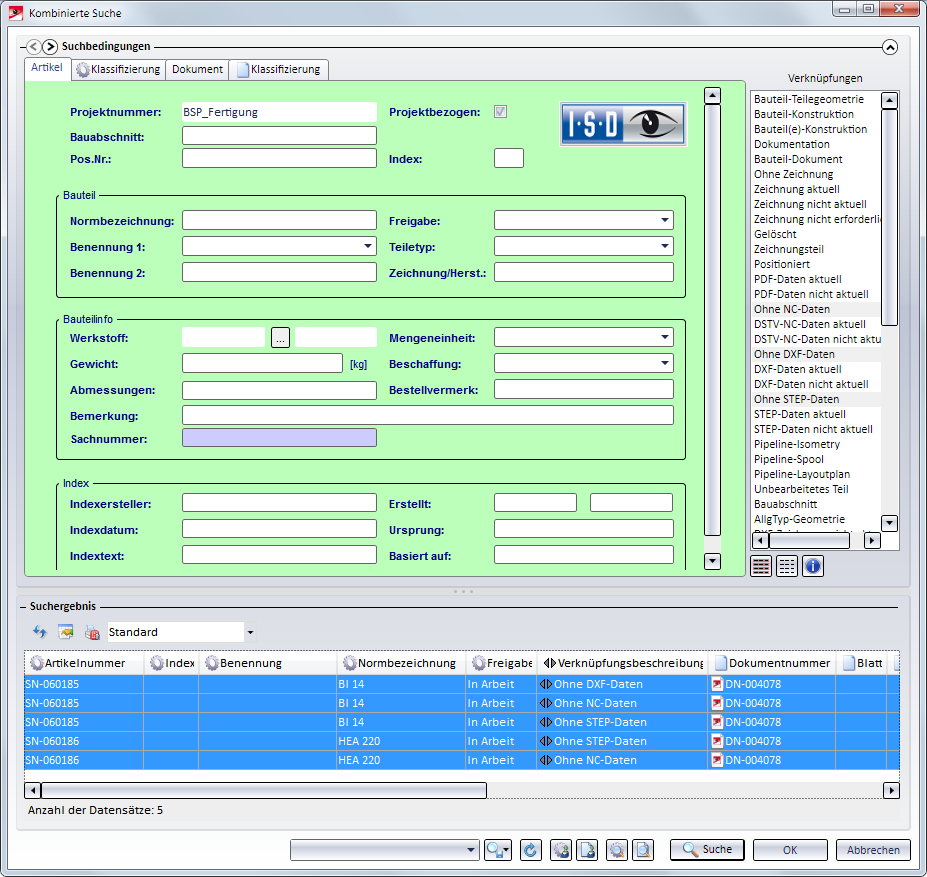

• In der Auswahlmaske werden nun - in Abhängigkeit von den Einstellungen im Konfigurationsmanagement - alle nicht vorhandenen Fertigungsdaten angezeigt. Wählen Sie diese aus und klicken Sie auf OK.

• Bestätigen Sie anschließend die Kontrollabfrage mit Ja.

Die Fertigungsdaten sind nun aktuell.

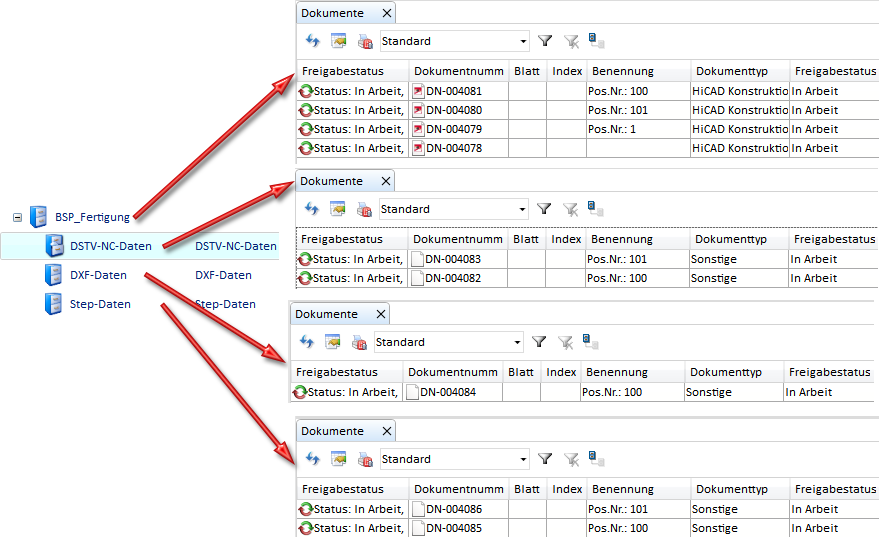

In der Projektstruktur des HELiOS Desktop sehen Sie, dass dem Projekt BSP_FERTIGUNG der Unterprojekte zugeordnet wurden, die die Fertigungsdaten enthalten, z.B.

Tipp:
Um die Fertigungsunterlagen an Dritte weiterzugeben, verwenden Sie die Export-Funktionen unter Verwaltung + BIM > Fertigung > Fertigung.

Tipp:

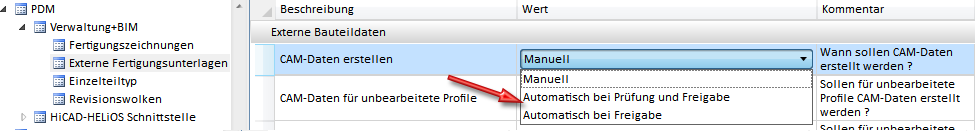

Bei Prüfung und Freigabe lassen sich CAM-Daten auch automatisch - ohne Aufruf der Funktion Fertigung - erstellen. Dies lässt sich im Konfigurationsmanagement festlegen.
